Микроконтроллер 8-бит 16Кбайт Флэш-память 40DIP
У поставщика
ПроизводительMicrochip
КатегорияМикросхемы
У поставщиков
5 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:5 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 736,54 |
| от 3 | 728,42 |
| от 5 | 718,38 |
| от 10 | 705,21 |
| от 20 | 686,73 |
Описание

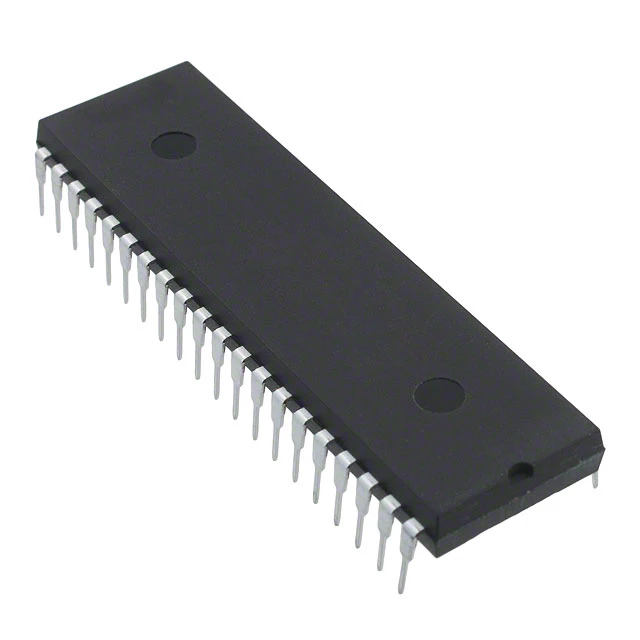

Микроконтроллер ATMEGA164P-20PU от Microchip — 8-битное устройство с 16 Кбайт флэш-памяти. Работает в корпусе DIP40 при температурах от -40 до +85 °C. Подходит для встраиваемых систем, промышленной автоматики и бытовой электроники.
Технические характеристики
| Adc | 8-channel, 10-bit ADC, differential mode with selectable gain 1x, 10x, 200x |
| Jtag | JTAG (IEEE std. 1149.1 compliant) interface, boundary-scan, on-chip debug, programming of Flash/EEPROM/Fuses/Lock Bits |
| SRAM | 1KB |
| Reset | Power-on Reset and Programmable Brown-out Detection |
| EEPROM | 512B |
| Серия | ATmega164P/V/324P/V/644P/V |
| Таймеры | Two 8-bit Timer/Counters, One 16-bit Timer/Counter, Real Time Counter with separate oscillator |
| Корпус | 40-pin PDIP |
| Линии ввода-вывода | 32 programmable I/O lines |
| Тип монтажа | Выводной |
| Security | Programming Lock for Software Security |
| Interrupts | External and internal interrupt sources, pin change interrupt/wake-up |
| Multiplier | On-chip 2-cycle multiplier |
| Oscillator | Internal Calibrated RC Oscillator |
| Описание | 8-bit Microcontroller, 16KB Flash, 40-pin PDIP |
| Артикул | ATMEGA164P-20PU |
| Режимы сна | Idle, ADC Noise Reduction, Power-save, Power-down, Standby, Extended Standby |
| Класс скорости | 0 - 10 MHz @ 2.7V - 5.5V, 0 - 20 MHz @ 4.5V - 5.5V |
| Архитектура | AVR enhanced RISC 8-bit |
| Boot section | Optional Boot Code Section with Independent Lock Bits, In-System Programming by On-chip Boot Program, True Read-While-Write Operation |
| Флэш-память | 16KB |
| Instructions | 131 powerful instructions, most single-clock cycle execution |
| Производитель | Microchip Technology Inc. |
| Каналы ШИМ | 6 |
| Макс. частота | 20MHz |
| Active current | 0.4mA at 1MHz, 1.8V, 25°C |
| Сохранение данных | 20 years at 85°C, 100 years at 25°C |
| Max throughput | 20 MIPS at 20 MHz |
| Сторожевой таймер | Programmable Watchdog Timer with separate on-chip oscillator |
| Analog comparator | On-chip |
| Рабочее напряжение | 2.7V - 5.5V |
| Последовательные интерфейсы | Two USART, SPI, Two-wire Serial Interface |
| Power down current | 0.1µA at 1.8V, 25°C |
| Power save current | 0.6µA at 1.8V, 25°C (including 32kHz RTC) |
| Тип упаковки | Tube (туба) |
| Flash write erase cycles | 10000 |
| Eeprom write erase cycles | 100000 |
| General purpose registers | 32 x 8 |
| Диап. раб. темп. | -40°C to +85°C |
| Описание (англ.) | MCU 8BIT 16KB FLASH 40DIP |
| Рабочая температура | -40В°C ~ 85В°C |
| Частота, МГц | 20 |
