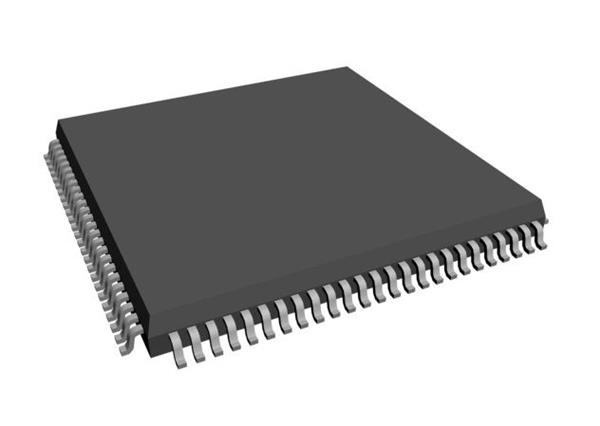

Микроконтроллер ATMEGA1280-16AU
У поставщика
У поставщиков
413 шт.
Норм. уп.: 4
Цены поставщиков
Склад 12
В наличии:190 шт
Срок поставки: до недели
Норм. уп.: 4
Минимальная партия: 33 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 345,50 |
| от 4 | 904,59 |
| от 40 | 855,96 |
Склад 13
В наличии:149 шт
Срок поставки: до недели
Норм. уп.: 90
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 212,25 |
| от 4 | 1 159,84 |
| от 8 | 1 118,24 |
| от 16 | 1 081,64 |
| от 32 | 1 056,91 |
Склад 15
В наличии:74 шт
Срок поставки: до 10 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 259,38 |
Описание
Микроконтроллер ATMEGA1280-16AU от Microchip построен на 8-битной AVR RISC-архитектуре. Работает на частоте до 16 МГц, оснащён 128 КБ флеш-памяти, 8 КБ SRAM и 86 линиями ввода-вывода. Выполнен в SMD-корпусе TQFP-100. Подходит для сложных систем управления в промышленной автоматике и робототехнике.
Технические характеристики
| Bits | 8 |
| RoHS | Fully Green |
| SRAM | 8KB |
| EEPROM | 4KB |
| Семейство | ATmega |
| Серия | ATmega640/1280/1281/2560/2561 |
| Выводы ввода/вывода | 86 |
| Корпус | 100-lead TQFP |
| Линии ввода-вывода | 86 |
| Тип монтажа | SMD |
| Кол-во выводов | 100 |
| Registers | 32 × 8 General Purpose |
| Multiplier | 2-cycle hardware multiplier |
| Oscillator | Internal calibrated oscillator |
| Throughput | 16 MIPS at 16MHz |
| Описание | 8-bit Atmel Microcontroller with 16/32/64KB In-System Programmable Flash |
| Артикул | ATMEGA1280-16AU |
| Режимы сна | Idle, ADC Noise Reduction, Power-save, Power-down, Standby, Extended Standby |
| Класс скорости | 0-16MHz @ 4.5V-5.5V |
| Память SRAM | 8KB |
| 8-битные таймеры | 2 |
| Usart count | 4 |
| Usart ports | 4 |
| Макс. напряжение | 5.5V |
| Напряжение мин. | 1.8V |
| Каналы АЦП | 16 |
| Архитектура | AVR 8-bit |
| Флэш-память | 128KB |
| Instructions | 135 |
| Производитель | Atmel |
| Каналы ШИМ | 12 (programmable resolution 2-16 bits) |
| Таймеры 16 бит | 4 |
| Boundary scan | Да |
| Debug support | Extensive On-chip Debug Support |
| Память EEPROM | 4KB |
| I2c interface | Byte Oriented 2-wire |
| Макс. частота | 16MHz |
| Тип монтажа | SMD |
| Spi interface | Master/Slave |
| Twi interface | Byte Oriented 2-wire |
| Active current | 500µA at 1MHz, 1.8V |
| Разрешение АЦП | 10-bit |
| Сохранение данных | 20 years at 85°C, 100 years at 25°C |
| Jtag interface | Да |
| Max throughput | 16 MIPS |
| Сброс при включении | Да |
| Qtouch support | yes (up to 64 sense channels) |
| Соотв. RoHS | Да |
| Сторожевой таймер | Programmable with separate on-chip oscillator |
| Instruction set | 135 instructions |
| Макс. температура | 85°C |
| Температура мин. | -40°C |
| Programming lock | Software Security |
| Read while write | Да |
| Sleep modes list | Idle, ADC Noise Reduction, Power-save, Power-down, Standby, Extended Standby |
| Timer 8bit count | 2 |
| Analog comparator | Да |
| Boot code section | Optional with Independent Lock Bits |
| Instruction count | 135 |
| Pwm channels 8bit | 4 |
| Real time counter | Да |
| Темп. диапазон | -40°C to 85°C Industrial |
| Timer 16bit count | 4 |
| Data retention 25c | 100 years |
| Data retention 85c | 20 years |
| Размеры упаковки | 14x14mm (typical TQFP-100) |
| Power down current | 0.1µA at 1.8V |
| Pwm channels 16bit | 12 |
| Pwm resolution max | 16-bit |
| Pwm resolution min | 2-bit |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.5V |
| Детекция провалов напр. | Programmable |
| Внутр. генератор | calibrated |
| Pin change interrupt | Да |
| External memory space | 64KB |
| Макс. рабочее напряжение | 5.5V |
| Мин. раб. напр. | 1.8V |
| Qtouch sense channels | 64 |
| Макс. диапазон температур | 85°C |
| Мин. диапазон температур | -40°C |
| Flash endurance cycles | 10000 |
| Разрядность | 8 |
| Current power down 1.8v | 0.1µA |
| Eeprom endurance cycles | 100000 |
| Operation voltage 16mhz | 4.5V to 5.5V |
| Power down current 1 8v | 0.1µA |
| Active current 1mhz 1 8v | 500µA |
| Интерфейсы связи | 4 USART, SPI, I2C (TWI) |
| Current active 1mhz 1.8v | 500µA |
| Flash write erase cycles | 10,000 |
| Output compare modulator | Да |
| Eeprom write erase cycles | 100,000 |
| Fuse programming via jtag | Да |
| General purpose registers | 32 |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| External interrupt sources | Да |
| Flash programming via jtag | Да |
| Eeprom programming via jtag | Да |
| Speed grade 16mhz voltage max | 5.5V |
| Speed grade 16mhz voltage min | 4.5V |
| Lock bits programming via jtag | Да |
| Тактовая частота, МГц | 16 |
| Тип | Microcontroller |
| Частота, МГц | 16 |
