Документация
Усовершенствованный многофазный высокопроизводительный измеритель энергии с широким диапазоном
У поставщика
ПроизводительMicrochip
КатегорияМикросхемы
У поставщиков
100 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:100 шт
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 814,66 |
| от 4 | 772,51 |
| от 7 | 738,17 |
| от 14 | 712,68 |
| от 27 | 693,71 |
Описание

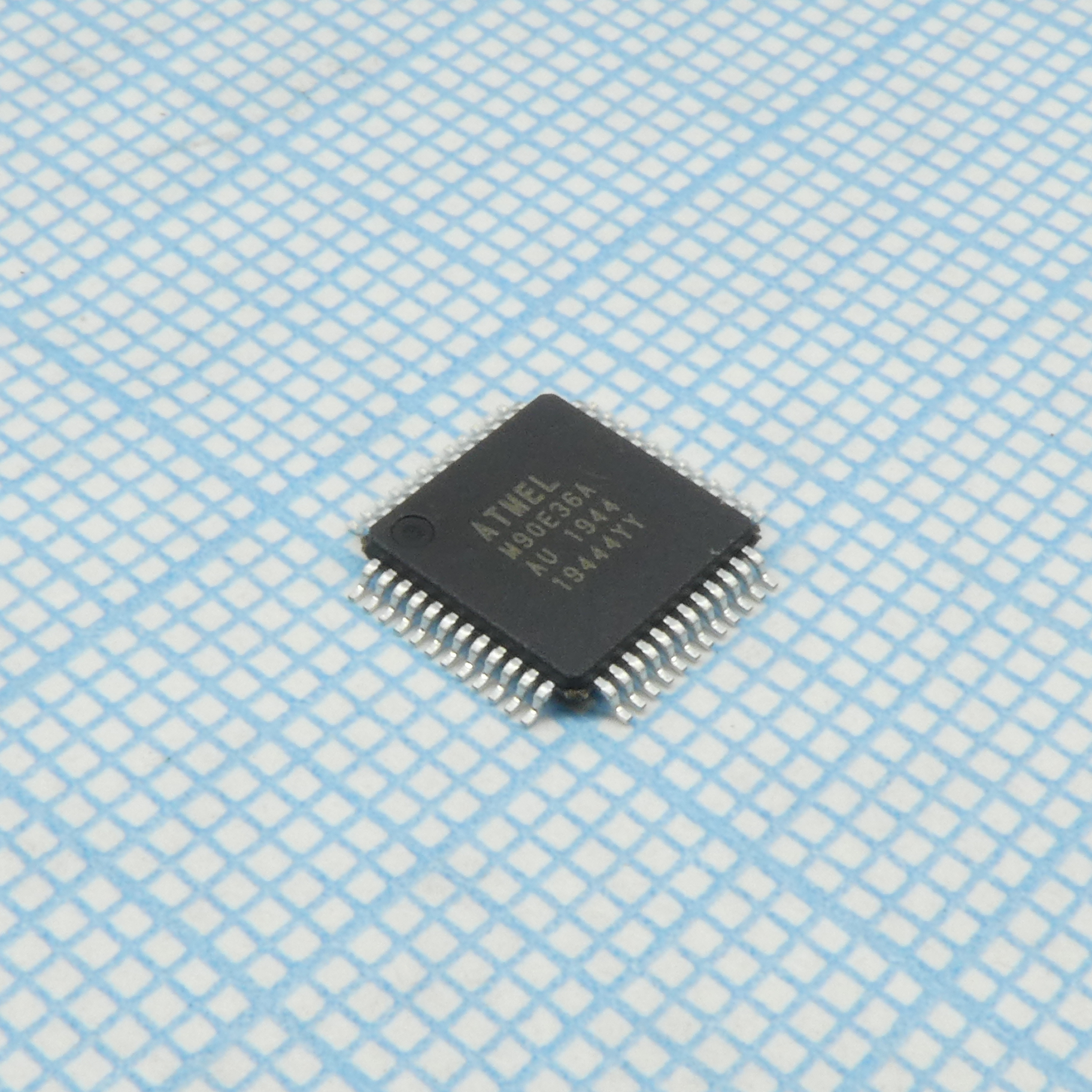

Микросхема Microchip ATM90E36A-AU-R — это многофазный измеритель энергии для профессиональных систем учёта. Работает при напряжении 1,8/3 В и в диапазоне температур от -40 до +85 °C, выпускается в корпусе TQFP48. Применяется в промышленных счётчиках электроэнергии и системах управления энергопотреблением.
Технические характеристики
| Adc | 7 independent 2nd order sigma-delta ADCs |
| Корпус | TQFP-48 |
| Тип монтажа | SMD |
| Компонент | ATM90E36A-AU-R |
| Интерфейс | 4-wire SPI with DMA mode |
| Применение | poly-phase energy meters class 0.2S/0.5S/1, data acquisition terminals, power monitoring instruments |
| Описание | Enhanced poly-phase high-performance wide-span energy metering IC |
| Power modes | Normal, Idle, Detection, Partial Measurement |
| Dynamic range | 6000:1 |
| Current sensor | current transformer (CT) or Rogowski coil (di/dt coil) |
| Energy outputs | CF1/CF2/CF3/CF4 |
| Напряжение питания | 2.8V to 3.6V |
| Voltage sensor | resistor divider network or potential transformer (PT) |
| Event detection | sag, phase loss, reverse voltage/current phase sequence, reverse flow, calculated neutral overcurrent, sampled neutral overcurrent, THD+N over-threshold |
| Current channels | 4 (phase A/B/C and neutral line) |
| Voltage channels | 3 |
| Harmonic analysis | THD and DFT for 2nd to 32nd order harmonics |
| Crystal capacitors | on-chip two capacitors, no external capacitors needed |
| Measurement accuracy | ±0.5% fiducial error for Vrms, Irms, mean active/reactive/apparent power, frequency, power factor, phase angle |
| System configurations | 3P4W (Y0) or 3P3W (Y or Δ) |
| Active energy accuracy | ±0.1% |
| Nominal supply voltage | 3.3V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Reactive energy accuracy | ±0.2% |
| Диап. раб. темп. | -40°C to +85°C |
| Temperature sensor accuracy | ±1°C typical |
| Crystal oscillator frequency | 16.384 MHz |
| Описание (англ.) | ENERGY METER 1.8V/3V 48TQFP |
| Metering accuracy voltage range | 3.0V to 3.6V |
| Рабочая температура | -40В°C ~ 85В°C |
| Reference voltage temperature coefficient | 6 ppm/°C typical |
