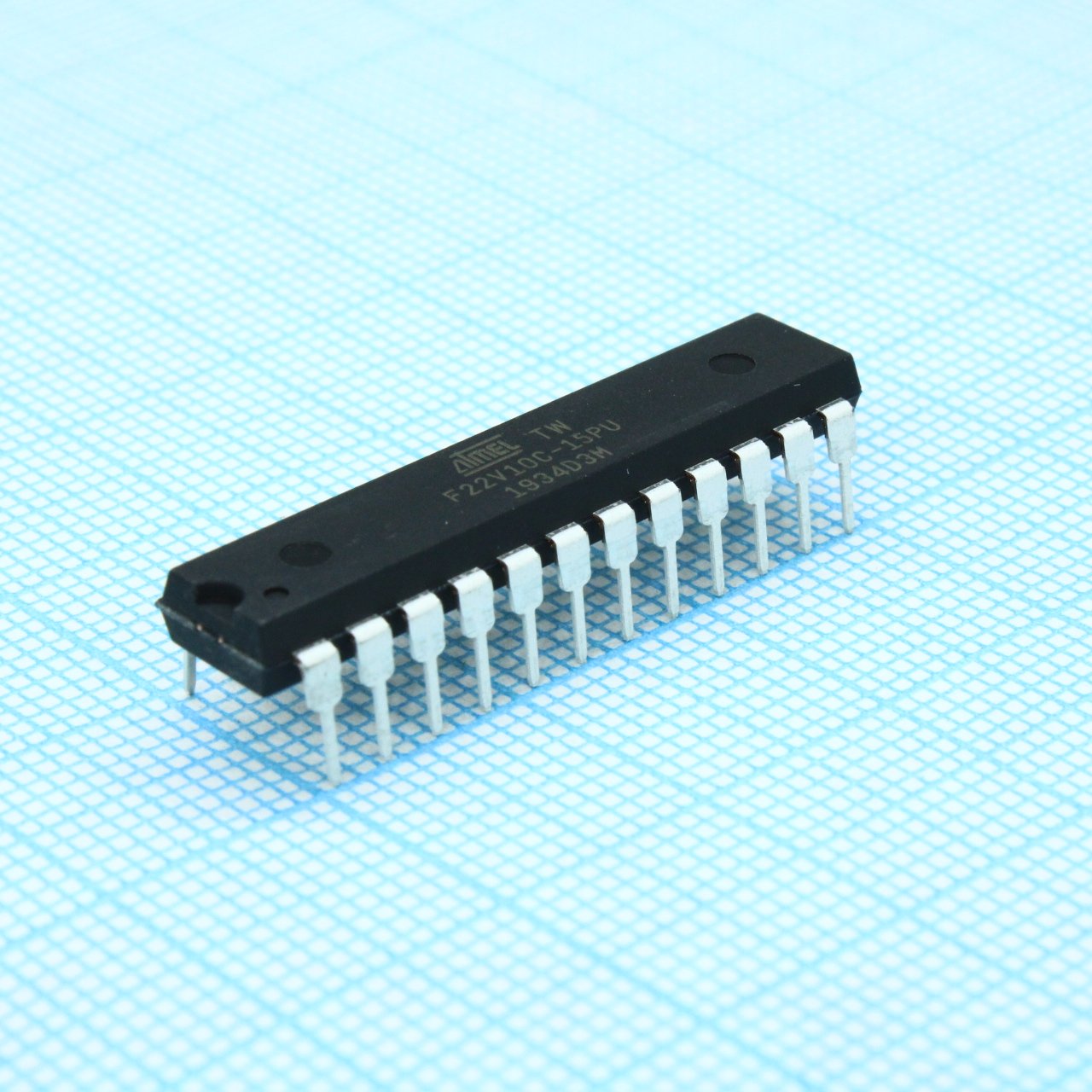

Программируемая логическая интегральная схема 5В 500 элементов 15нс PDIP-24
У поставщика
ПроизводительMicrochip
КатегорияМикросхемы программируемой логики
У поставщиков
99 шт.
Норм. уп.: 15
Цены поставщиков
Склад 13
В наличии:99 шт
Срок поставки: до недели
Норм. уп.: 15
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 472,26 |
| от 3 | 457,41 |
| от 6 | 443,11 |
| от 11 | 431,74 |
| от 30 | 425,49 |
Описание
Программируемая логическая интегральная схема (SPLD) от Microchip. Работает при напряжении 5 В, содержит 500 логических элементов и обеспечивает задержку распространения сигнала 15 нс. Выполнена в корпусе PDIP-24 для монтажа в отверстия. Применяется в промышленной автоматике и системах управления.
Технические характеристики
| Семейство | ATF22V10C |
| Package | 24P3 |
| Корпус | DIP24 |
| Тип монтажа | Выводной |
| Кол-во выводов | 24 |
| Setup time | 10 ns |
| Технология | CMOS Flash |
| Описание | Electrically Erasable Programmable Logic Device (PLD) |
| Артикул | ATF22V10C-15PU |
| Green package | Да |
| Hold time min | 0ns |
| Pci compliant | Да |
| Сохранение данных | 20 years |
| Защита от ЭСР | 2000V |
| Logic elements | 500 |
| Соотв. RoHS | Да |
| Setup time min | 10.0ns |
| Clock to output | 8 ns |
| Clock width min | 6.0ns |
| Propagation delay | 15 ns |
| Latch up immunity | 200mA |
| Output enable max | 15.0ns |
| Erase write cycles | 100 |
| Output disable max | 15.0ns |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.5V |
| Clock to output max | 8.0ns |
| Output high current | -4.0mA |
| Power up reset time | tPR |
| Standby current typ | 10µA |
| Pin to pin delay max | 15ns |
| Async reset width min | 15.0ns |
| Clock to feedback max | 2.5ns |
| Входная емкость макс. | 8pF |
| Тип. входная емкость | 5pF |
| Вх. низ. напр. макс. | 0.8V |
| Input low voltage min | -0.5V |
| Sync preset setup min | 10.0ns |
| Input high voltage max | VCC +0.75V |
| Вх. выс. напр. мин. | 2.0V |
| Max voltage on any pin | -2.0V to +7.0V |
| Макс. выходная емкость | 8pF |
| Выходная емкость тип. | 6pF |
| Низ. напр. вых. макс. | 0.5V |
| Power down current typ | 10µA |
| Power up reset voltage | VRST |
| Ном. напряжение питания | 5V |
| Max programming voltage | -2.0V to +14.0V |
| Мин. выходное высокое напряжение | 2.4V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Bulk (россыпь) |
| Async reset recovery min | 10.0ns |
| Sync preset recovery min | 10.0ns |
| Max frequency no feedback | 83.3MHz |
| Async reset to register max | 20.0ns |
| Output low current military | 12mA |
| Описание (англ.) | 5 V 500 Gate 15 ns Electrically Erasable SPLD - PDIP-24 |
| Input leakage current low max | -10.0µA |
| Input leakage current high max | 10.0µA |
| Standby current max commercial | 500µA |
| Standby current max industrial | 650µA |
| Max frequency external feedback | 55.5MHz |
| Max frequency internal feedback | 80.0MHz |
| Output short circuit current max | -130.0mA |
| Power down current max commercial | 500µA |
| Power down current max industrial | 650µA |
| Supply voltage tolerance military | 5V ±10% |
| Operating temperature military max | 125°C |
| Operating temperature military min | -55°C |
| Supply voltage tolerance commercial | 5V ±5% |
| Supply voltage tolerance industrial | 5V ±10% |
| Operating temperature commercial max | 70°C |
| Operating temperature commercial min | 0°C |
| Operating temperature industrial max | 85°C |
| Operating temperature industrial min | -40°C |
| Рабочая температура | -40°C to 85°C |
| Power supply current c15 industrial max | 70.0mA |
| Power supply current c15 industrial typ | 35.0mA |
| Output low current commercial industrial | 16mA |
| Max voltage on input pins during programming | -2.0V to +14.0V |
| Clocked power supply current c15 industrial max | 80.0mA |
| Clocked power supply current c15 industrial typ | 40.0mA |
