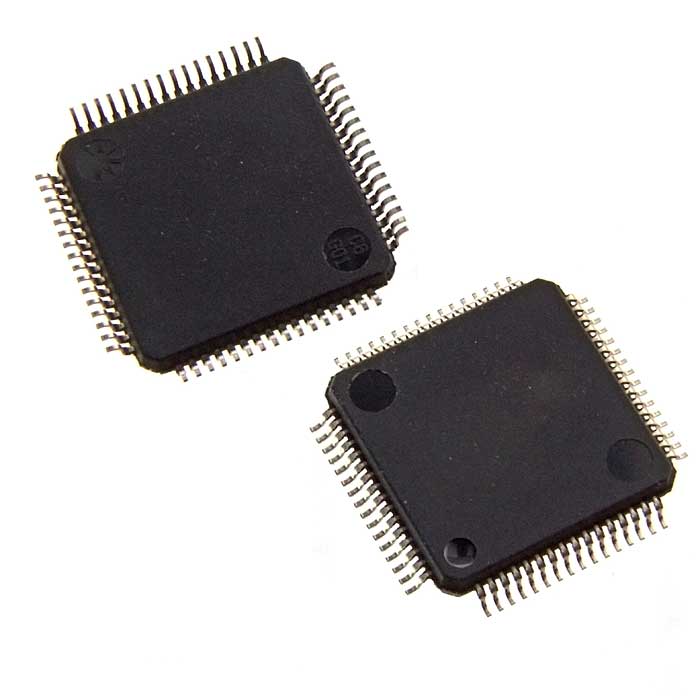

Микросхема AT91SAM7S64C-AU
У поставщика
У поставщиков
1 107 шт.
Норм. уп.: 160
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 435,99 |
| от 4 | 422,98 |
| от 8 | 416,47 |
| от 15 | 400,20 |
Цены поставщиков
Склад 13
В наличии:1 107 шт
Срок поставки: до недели
Норм. уп.: 160
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 725,91 |
| от 12 | 695,26 |
| от 24 | 674,74 |
| от 48 | 656,71 |
| от 95 | 644,51 |
Описание
Микросхема AT91SAM7S64C-AU от Microchip представляет собой 32-битный ARM7TDMI-микроконтроллер. Оснащена 64 Кбайт встроенной Flash-памяти и 16 Кбайт SRAM, что подходит для встраиваемых систем с низким энергопотреблением. Обеспечивает широкий набор периферийных интерфейсов, включая USB 2.0, SPI, UART и I²C, для управления и связи в промышленной и бытовой автоматике.
Технические характеристики
| Adc | 8-channel 10-bit |
| Pll | Да |
| Pwm | 4-channel 16-bit PWM controller |
| Часы реального времени | Real-time timer |
| SPI | 1 master/slave SPI |
| Twi | Master mode support |
| USB | USB 2.0 Full Speed device port |
| Контактов | 64 |
| SRAM | 16KB |
| Uart | 2 USARTs |
| Таймеры | 3-channel 16-bit timer/counter |
| Тип | ARM7TDMI |
| Корпус | LQFP 64-lead green or QFN 64-pad green |
| Arm core | ARM7TDMI |
| Тип монтажа | SMD |
| Usb fifo | 328-byte configurable integrated FIFOs |
| Usb port | 1 |
| Watchdog | Да |
| Выводы GPIO | 32 |
| Idle mode | Да |
| Max speed | 55MHz |
| Spi count | 1 |
| Размер SRAM | 16KB |
| Twi count | 1 |
| Скорость USB | 12Mbps (Full Speed) |
| Debug uart | 2-wire UART |
| Размер флеш-памяти | 64KB |
| Boot loader | SAM-BA |
| Счетчик таймера | 3 channels (16-bit) |
| Usart count | 2 |
| Каналы АЦП | 8 |
| Архитектура | 32-bit RISC |
| Флэш-память | 64KB |
| Io tolerance | 5V tolerant |
| Pdc channels | 11 |
| Каналы ШИМ | 4 |
| Clock sources | Low-power RC oscillator, 3-20MHz on-chip oscillator, PLL |
| Макс. частота | 55MHz |
| Разрешение АЦП | 10-bit |
| Core processor | ARM7TDMI ARM Thumb |
| Сохранение данных | 10 years |
| Fast interrupt | 1 |
| Сброс при включении | Да |
| Tolerant io 5v | Да |
| Частота | 55 МГц |
| Интерфейс отладки | JTAG-ICE |
| Выносливость Flash | 10000 write cycles |
| High current io | 4 lines up to 16mA each |
| Instruction set | ARM Thumb |
| Slow clock mode | Down to 500Hz |
| Flash erase time | 15ms full erase |
| Brownout detector | Да |
| Supply voltage io | 3.3V or 1.8V |
| Flash organization | 512 pages of 128 bytes, single plane |
| Flash write cycles | 10000 |
| Размеры упаковки | 64-lead LQFP: 10x10mm, 64-pad QFN: 9x9mm |
| External interrupts | 2 |
| Внутр. генератор | 3-20 MHz |
| Package alternative | QFN-64 |
| Supply voltage core | 1.8V |
| Flash data retention | 10 years |
| Supply voltage flash | 3.3V |
| Напряжение, В | 3.3 В |
| Flash erase time full | 15ms |
| High current drive io | 4 lines, up to 16mA each |
| Flash programming time | 6ms per page including auto-erase |
| Разрядность | 32 |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Voltage regulator embedded | 1.8V, up to 100mA |
| Flash programming time page | 6ms |
| Диап. раб. темп. | -40°C to 85°C |
