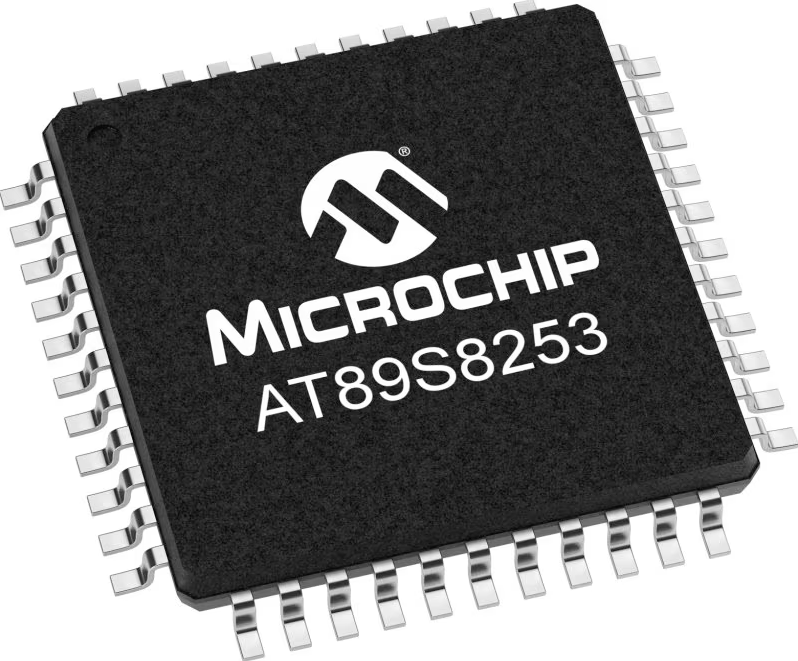

Микросхема AT89S8253-24AU
У поставщика
У поставщиков
774 шт.
Норм. уп.: 2
Цены поставщиков
Склад 13
В наличии:641 шт
Срок поставки: до недели
Норм. уп.: 160
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 432,65 |
| от 21 | 412,70 |
| от 41 | 399,36 |
| от 81 | 387,62 |
| от 160 | 379,68 |
Склад 15
В наличии:56 шт
Срок поставки: до 10 дн.
Норм. уп.: 2
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 2 | 425,19 |
Склад 14
В наличии:51 шт.
Срок поставки: до 7 дн.
Норм. уп.: 160
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 160 | 423,66 |
Склад 12
В наличии:26 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 72 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 765,90 |
| от 10 | 389,09 |
Описание
Микросхема AT89S8253-24AU от Microchip (Atmel) — это 8-битный микроконтроллер с тактовой частотой до 24 МГц. Работает при напряжении питания от 2,7 до 5,5 В, оснащён 32 линиями ввода-вывода, тремя 16-битными таймерами и 256 байтами внутренней оперативной памяти. Выпускается в корпусе TQFP-44. Подходит для промышленной автоматики и встраиваемых систем управления.
Технические характеристики
| SPI | enhanced SPI (double write/read buffered) |
| Сердечник | 8-bit CMOS |
| Uart | enhanced UART with framing error detection and automatic address recognition |
| Скорость | 24 MHz |
| Семейство | MCS-51 compatible |
| Таймеры | 3 x 16-bit |
| Корпус | 44-lead TQFP |
| Линии ввода-вывода | 32 |
| Тип монтажа | SMD |
| Объем ОЗУ | 256 bytes |
| Bod delay | 2 ms |
| Упаковка | Green (Pb/Halide-free) Packaging Option |
| Кол-во выводов | 40, 44, 42 |
| Interrupts | 9 sources |
| Port0 sink | six TTL inputs |
| Port0 type | 8-bit open drain bi-directional I/O |
| Port1 type | 8-bit bi-directional I/O with internal pull-ups |
| Технология | Atmel high-density nonvolatile memory technology |
| Clock modes | x1 and x2 Modes |
| Clock range | 0 Hz to 24 MHz |
| Описание | 8-bit Microcontroller with 12K Bytes In-System Programmable Flash and 2K Bytes EEPROM |
| Package alt | 44J (PLCC), 40P6 (PDIP), 42PS6 (PDIP) |
| Артикул | AT89S8253 |
| Power modes | Low-power Idle and Power-down Modes |
| Clock option | Programmable and Fuseable x2 Clock Option |
| ЭМС излучение | 42-pin PDIP Package Option for Reduced EMC Emission |
| Internal ram | 256 bytes |
| Производитель | Atmel |
| Выводы корпуса | 44 |
| Bod threshold | 2.3V |
| Clock options | x1 and x2 modes |
| Data pointers | Dual Data Pointer |
| Icc idle mode | 3.5 mA @ 12 MHz, 5.5V |
| Isp interface | SPI serial |
| Spi interface | Enhanced SPI (Double Write/Read Buffered) |
| Диапазон напряжений | 2.7V to 5.5V |
| Название компонента | AT89S8253-24AU |
| Тип компонента | 8-bit Microcontroller |
| Icc power down | 100 µA @ 5.5V, -40°C |
| Power off flag | Да |
| Сброс при включении | Internal |
| Напряжение питания | 2.7V to 5.5V |
| Таймеры-счетчики | Three 16-bit |
| Сторожевой таймер | programmable |
| Chip erase time | 8.0 ms |
| Выносливость Flash | 10,000 write/erase cycles |
| Flash interface | SPI Serial Interface for Program Downloading |
| Icc active mode | 10 mA @ 12 MHz, 5.5V |
| Instruction set | industry-standard MCS-51 instruction set |
| Isp programming | Flexible ISP Programming (Byte and Page Modes) |
| Max pin voltage | -1.0V to 7.0V |
| Reset threshold | 1.4V |
| Data memory size | 2K bytes |
| Ресурс EEPROM | 100,000 write/erase cycles |
| Serial clock max | 1.5 MHz |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Bod threshold max | 2.4V |
| Dual data pointer | Да |
| Ground 42pdip gnd | logic core and embedded program/data memories |
| Interrupt sources | 9 |
| Port1 sink source | six TTL inputs |
| Eeprom data memory | 2K bytes |
| Isp page mode code | 64 Bytes/Page |
| Isp page mode data | 32 Bytes/Page |
| Макс. вых. ток | 15.0 mA |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Power saving modes | Idle and Power-down |
| Vcc power down min | 2V |
| Watchdog timer max | 2048 ms |
| Watchdog timer min | 16 ms |
| Рабочая частота | 0 Hz to 24 MHz |
| Oscillator freq max | 24 MHz |
| Oscillator freq min | 3 MHz |
| Power down recovery | Interrupt Recovery from Power-down Mode |
| Program memory lock | Three-level |
| Program memory size | 12K bytes |
| Flash program memory | 12K bytes |
| Interrupt controller | Four-level Enhanced Interrupt Controller |
| Page write time code | 4.5 ms |
| Page write time data | 4.5 ms |
| Pinout compatibility | MCS-51 compatible |
| Port1 pullup current | 150 µA typical |
| Power on reset delay | 2 ms |
| Program memory flash | 12K Bytes |
| User signature array | 64 bytes |
| Ground 42pdip pwr gnd | I/O Pad Drivers |
| Макс. рабочее напряжение | 6.6V |
| Макс. рабочее напряжение | 5.5V |
| Мин. раб. напр. | 2.7V |
| Programmable io lines | 32 |
| Xtal load capacitance | 20 pF |
| Interrupt architecture | six-vector, four-level |
| Разрядность | 8 |
| Макс. раб. частота | 24 MHz |
| Operating frequency min | 0 Hz |
| Port1 alternate functions | P1.0: T2 (external count input to Timer/Counter 2), clock-out; P1.1: T2EX (Timer/Counter 2 capture/reload trigger and direction control); P1.4: SS (Slave port select input); P1.5: MOSI (Master data output, slave data input pin for SPI channel); P1.6: MISO (Master data input, slave data output pin for SPI channel); P1.7: SCK (Master clock output, slave clock input pin for SPI channel) |
| Supply voltage 42pdip vdd | logic core and embedded program/data memories |
| Supply voltage 42pdip pwrvdd | I/O Pad Drivers |
| Тактовая частота, МГц | 24 |
| Тип | Microcontroller |
| Частота, МГц | 24 |
