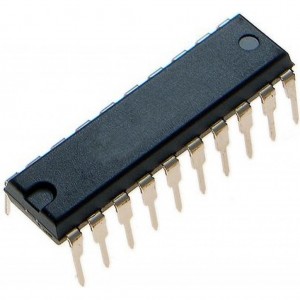

Микросхема AT89C2051-24PU DIP-20
У поставщика
У поставщиков
6 392 шт.
Норм. уп.: 5
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 292,13 |
| от 6 | 283,66 |
| от 12 | 279,43 |
| от 25 | 268,84 |
Цены поставщиков
Склад 13
В наличии:3 892 шт
Срок поставки: до недели
Норм. уп.: 18
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 230,10 |
| от 4 | 226,49 |
| от 8 | 221,70 |
| от 18 | 214,58 |
| от 36 | 203,32 |
Склад 12
В наличии:2 500 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 140 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 300,15 |
| от 5 | 214,25 |
| от 50 | 200,82 |
Описание
Микросхема AT89C2051-24PU от Microchip — это 8-битный микроконтроллер с Flash-памятью 2 Кбайт. Работает на частоте до 24 МГц, выпускается в корпусе DIP-20. Подходит для встраиваемых систем управления и бытовой электроники.
Технические характеристики
| ОЗУ | 128 x 8-bit |
| Сердечник | 8-bit CMOS microcontroller |
| Тип | Microcontroller |
| Uart | Да |
| Семейство | MCS-51 |
| Корпус | DIP20 |
| Линии ввода-вывода | 15 |
| Тип монтажа | Выводной |
| Объем ОЗУ | 128B |
| Led drive | Direct LED Drive Outputs |
| Кол-во выводов | 20 |
| Reset pin | RST/VPP |
| Ground pin | GND |
| Port1 pins | P1.0 to P1.7 |
| Port3 pins | P3.0 to P3.5, P3.7 |
| Артикул | AT89C2051-24PU |
| Power modes | Low-power Idle and Power-down Modes |
| Sfr b reset | 00000000 |
| Stack depth | 128 bytes |
| Архитектура | MCS-51 |
| Производитель | Atmel |
| Sfr ie reset | 0XX00000 |
| Sfr ip reset | XXX00000 |
| Sfr p1 reset | 11111111 |
| Sfr p3 reset | 11111111 |
| Sfr sp reset | 00000111 |
| Machine cycle | 12 oscillator or clock cycles |
| P1 0 function | AIN0 (analog comparator positive input) |
| P1 1 function | AIN1 (analog comparator negative input) |
| P3 0 function | RXD (serial input port) |
| P3 1 function | TXD (serial output port) |
| P3 2 function | INT0 (external interrupt 0) |
| P3 3 function | INT1 (external interrupt 1) |
| P3 4 function | T0 (timer 0 external input) |
| P3 5 function | T1 (timer 1 external input) |
| P3 6 function | Hard-wired comparator output input (not general-purpose I/O) |
| Port1 pullups | P1.2 to P1.7 internal pull-ups; P1.0 and P1.1 require external pull-ups |
| Port3 pullups | Internal pull-ups |
| Sfr acc reset | 00000000 |
| Sfr dph reset | 00000000 |
| Sfr dpl reset | 00000000 |
| Sfr psw reset | 00000000 |
| Sfr th0 reset | 00000000 |
| Sfr th1 reset | 00000000 |
| Sfr tl0 reset | 00000000 |
| Sfr tl1 reset | 00000000 |
| Operation type | Fully Static |
| Память программ | 2K bytes Flash (PEROM) |
| Sfr pcon reset | 0XXX0000 |
| Sfr sbuf reset | XXXXXXXX |
| Sfr scon reset | 00000000 |
| Sfr tcon reset | 00000000 |
| Sfr tmod reset | 00000000 |
| Таймеры-счетчики | 2x16-bit |
| Выносливость Flash | 10000 cycles |
| Io sink current | 20 mA |
| Low power modes | idle, power-down |
| Oscillator pins | XTAL1, XTAL2 |
| Timers counters | Two 16-bit |
| Вариант упаковки | Green (Pb/Halide-free) |
| Analog comparator | Да |
| Crystal capacitor | 30 pF ± 10 pF for Crystals |
| Flash memory size | 2KB |
| Interrupt sources | 6 |
| Рабочее напряжение | 2.7V to 6V |
| Supply voltage pin | VCC |
| Рабочая частота | 0 Hz to 24 MHz |
| Program memory lock | Two-level |
| Program memory size | 2K (0000H to 07FFH) |
| External data memory | Not supported |
| Макс. рабочее напряжение | 6V |
| Мин. раб. напр. | 2.7V |
| Interrupt architecture | five vector two-level |
| Разрядность | 8 |
| External program memory | Not supported |
| Maximum clock frequency | 24MHz |
| Ceramic resonator capacitor | 40 pF ± 10 pF for Ceramic Resonators |
| Output sink current per pin | 20mA |
| Oscillator ceramic capacitance | 40pF ±10pF |
| Oscillator crystal capacitance | 30pF ±10pF |
| Тактовая частота, МГц | 24 |
| Частота, МГц | 24 |
