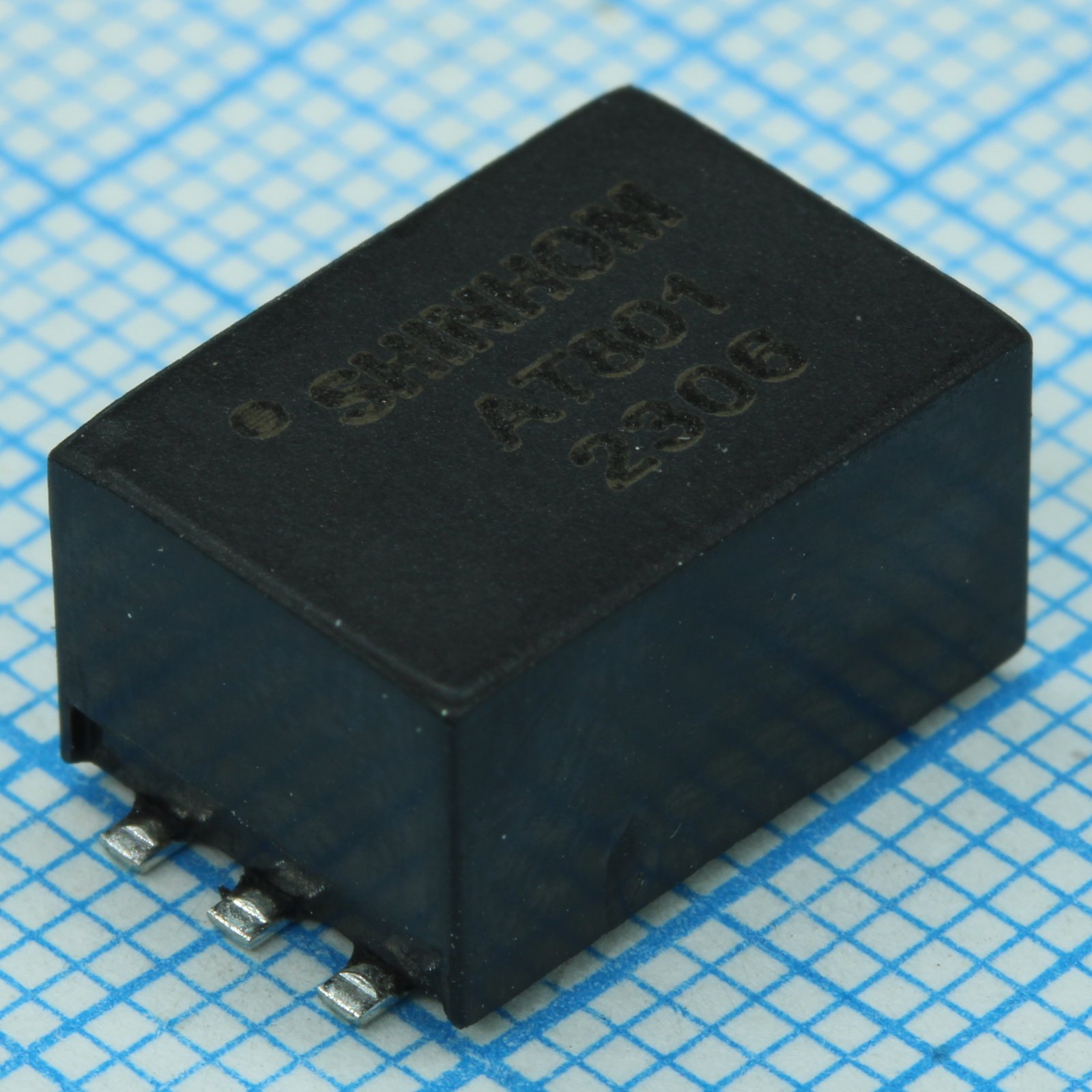

Линейный согласующий трансформатор 1:1 DCR=115 Ohm 6 выводов, 12.8х9.6х7.8мм
У поставщика
ПроизводительShinhom
У поставщиков
1 000 шт.
Норм. уп.: 500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт204,53 ₽
Сумма1 022,65 ₽
+ доплата 490,00 ₽
В наличии1 000 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 11 — 191,73 ₽ (−6%)
Заказ со склада «Склад 13» с этой позицией — 1 022,65 ₽. До заказа без доплаты не хватает 16 277,35 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
5 шт · Склад 13 · 1 022,65 ₽
Описание
Линейный согласующий трансформатор Shinhom AT801 с коэффициентом трансформации 1:1. Модель обеспечивает гальваническую развязку до 2000 В и сопротивление обмоток 115 Ом с точностью передачи сигнала ±0,25 дБ. Компактный корпус 12,8×9,6×7,8 мм с 6 выводами. Применяется в аудиотехнике и измерительном оборудовании для согласования сигналов.
Технические характеристики
| Дата | 2014-12-08 |
| RoHS | Соответствует |
| Влажность | 48%RH (test condition) |
| Тип монтажа | SMD |
| Ревизия | A1 |
| Компонент | AT801 |
| Упаковка | 500PCS/REEL, 4REELS/CARTON |
| Кол-во выводов | 6 |
| Шаг выводов | 2.54mm |
| Dcr pin1 3 | 115Ω ±15% |
| Dcr pin4 6 | 115Ω ±15% |
| Испытание изоляции | P-S |
| Turn ratio | 1:1 ±1% |
| Ёмкость | 6.8nF |
| Описание | Surface Mount Line Matching Transformer |
| Применение | Power Supply Monitor, Sequencer |
| Тип монтажа | поверхностный монтаж |
| Hipot current | 1mA |
| Напряжение Hipot | 4600VAC |
| Корпус | 100-LQFP |
| Hipot duration | 60s |
| Lead dimension | 1.0±0.1mm |
| Напряжение входа | -0.3V ~ 5.9V |
| Return loss min | 24dB |
| Ток потребления | 40 mA |
| Напряжение питания | 2.8V ~ 3.96V |
| Описание | IC PWR MANAGER ISP 6-12V 100TQFP |
| Темп. диапазон | 20°C (test condition) |
| Вносимые потери макс. | 2dB |
| Insertion loss ref | 0dB |
| Dimension width max | 9.6mm |
| Программируемый DigiKey | Verified |
| Dimension height max | 7.8mm |
| Dimension length max | 12.8mm |
| Рабочая температура | -40°C ~ 85°C |
| Leakage inductance typ | 6mH |
| Корпус по производителю | 100-TQFP (14x14) |
| Напряжение измерения индуктивности | 0.78V |
| Parallel resistance min | 7500Ω |
| Turn ratio test voltage | 1V |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Частота измерения индуктивности | 200Hz |
| Мин. сопротивление изоляции | 100MΩ |
| Return loss ref impedance | 600Ω |
| Turn ratio test frequency | 15kHz |
| Return loss frequency range | 200Hz~4kHz |
| Описание (англ.) | Audio Transformer 1:1 2000Vrms 115Ohm Prim. DCR 115Ohm Sec. DCR ±0.25dB |
| Insertion loss test frequency | 2kHz |
| Inductance parallel pin1 3 max | 7.8H |
| Inductance parallel pin1 3 min | 3.8H |
| Leakage inductance test voltage | 0.1V |
| Leakage inductance test frequency | 1kHz |
| Исп. напр. изоляции | 500VDC |
