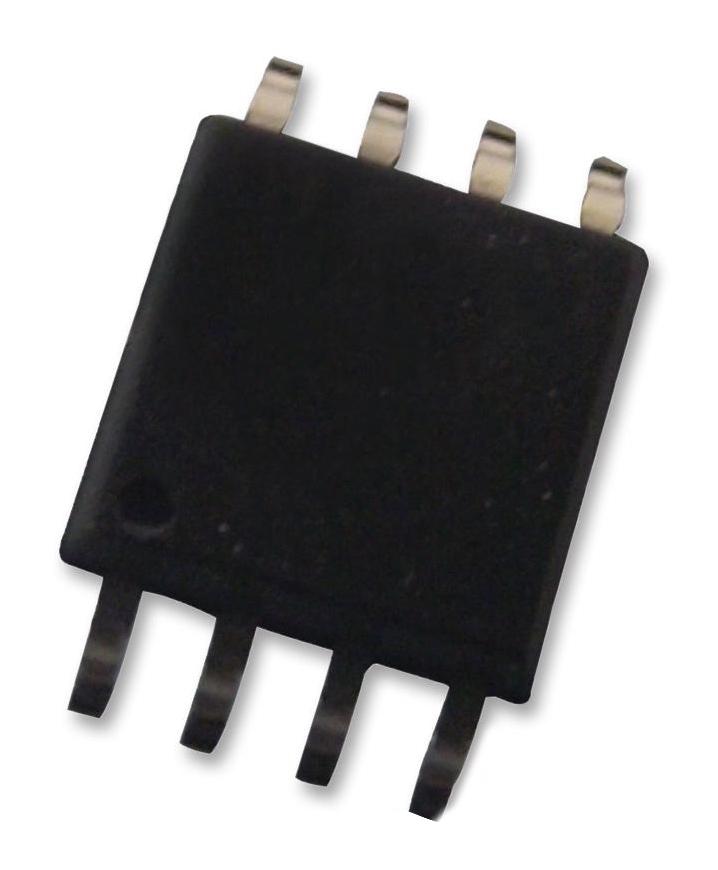

Флэш-память архитектура ИЛИ-НЕ 2Mбит 70МГц 8SOIC
У поставщика
ПроизводительRENESAS
КатегорияМикросхемы памяти
У поставщиков
378 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:378 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 50,61 |
| от 43 | 46,46 |
| от 86 | 43,07 |
| от 171 | 40,51 |
| от 341 | 38,61 |
Описание
Флэш-память NOR типа от Renesas объёмом 2 Мбит с последовательным интерфейсом SPI. Работает при напряжении от 1,8 до 3,3 В и поддерживает частоту до 70 МГц. Выполнена в компактном корпусе SO-8 и рассчитана на температуру от -40 до +85 °C. Подходит для хранения кода и данных в промышленной автоматике и встраиваемых системах.
Технические характеристики
| Корпус | 8SOIC |
| Без свинца | Да |
| Jedec id | Standard Manufacturer and Device ID Read |
| Тип монтажа | SMD |
| Ресурс | 100,000 program/erase cycles per page minimum |
| Интерфейс | SPI |
| Размер страницы | 256 bytes or 264 bytes |
| Кол-во выводов | 8 |
| Spi modes | 0 and 3 |
| Описание | 2-Mbit DataFlash (with Extra 64-Kbits), 1.65V Minimum SPI Serial Flash Memory |
| Halide free | Да |
| Объем памяти | 2Mbit |
| Тип памяти | DataFlash |
| Артикул | AT45DB021E |
| Производитель | Adesto |
| Erase options | Page Erase (256/264 bytes), Block Erase (2KB), Sector Erase (32KB), Chip Erase (2-Mbits) |
| Reset options | Hardware and software controlled reset |
| Сохранение данных | 20 years |
| Rapids support | Да |
| Соотв. RoHS | Да |
| Варианты корпуса | 8-lead SOIC (0.150" wide and 0.208" wide), 8-pad Ultra-thin DFN (5 x 6 x 0.6mm), 8-ball (2 x 4 Array) Wafer Level Chip Scale Package, Die in Wafer Form |
| Sector lockdown | Individual sector lockdown |
| Ток в режиме ожидания | 25µA at 20MHz |
| Sram buffer size | 256/264 bytes |
| Default page size | 264 bytes |
| Sector protection | Individual sector protection |
| Макс. напр. пит. | 3.6V |
| Мин. напр. пит. | 1.65V |
| Active read current | 4.5mA |
| Макс. такт. частота | 85MHz |
| Организация памяти | 1,024 pages of 256/264 bytes |
| Programming options | Byte/Page Program (1 to 256/264 bytes), Buffer Write, Buffer to Main Memory Page Program |
| Clock to output time | 6ns |
| Otp security register | 128-byte |
| Otp user programmable | 64 bytes |
| Otp factory programmed | 64 bytes |
| Ном. напряжение питания | 1.65V - 3.6V |
| Deep power down current | 3µA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Low power read frequency | 15MHz |
| Диап. раб. темп. | Industrial |
| Описание (англ.) | NOR Flash Serial-SPI 1.8V/2.5V/3.3V 2Mbit 8ns |
| Ultra deep power down current | 200nA |
| Рабочая температура | -40°C ~ 85°C |
