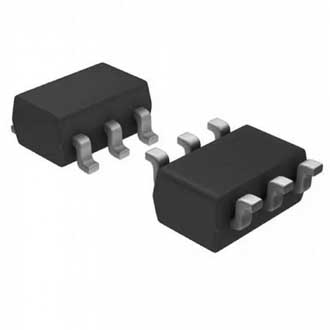

МИКРОСХЕМЫ AT42QT1010-TSHR , Цифровой ёмкостный сенсорный датчик Microchip, одноканальный, корпус SOT-23-6
У поставщика
ПроизводительMicrochip
КатегорияДатчики разное
У поставщиков
1 500 шт.
Норм. уп.: 10
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 12срок до недели
Цена за шт78,89 ₽
Сумма27 611,50 ₽
В наличии1 500 шт
от 350 штюрлицам и ИП
350 шт · Склад 12 · 27 611,50 ₽
Описание
Микросхема AT42QT1010-TSHR от Microchip представляет собой одноканальный цифровой ёмкостный сенсорный датчик. Устройство выполнено в миниатюрном корпусе SOT-23-6 и предназначено для построения сенсорных кнопок. Благодаря технологии QTouch, датчик обеспечивает стабильное распознавание прикосновений через диэлектрические покрытия различной толщины, что упрощает разработку интерфейсов управления.
Технические характеристики
| Тип | Capacitive Touch Sensor |
| Ток, А | 0.6 mA |
| Корпус | SOT-23-6 |
| Патенты | QTouch technology, HeartBeat |
| Напряжение, В | 1,8 |
| Тип монтажа | SMD |
| Интерфейс | Digital output, active high |
| Key count | 1 |
| Технология | charge-transfer (spread-spectrum) |
| Описание | Digital burst mode charge-transfer touch sensor, single channel |
| Тип выхода | digital active high |
| Артикул | AT42QT1010-TSHR |
| Применение | Control panels, Consumer appliances, Proximity sensor applications, Toys, Lighting controls, Mechanical switch or button |
| Выводы корпуса | 6 |
| Количество клавиш | 1 |
| Соотв. RoHS | Да |
| Ток питания | 17µA typical at 1.8V |
| Key outline min | 6mm x 6mm |
| Материал панели | Пластик, стекло, Composites, Painted surfaces |
| Обработка сигнала | self-calibration, auto drift compensation, noise filtering |
| Capacitor required | single external capacitor (Cs) for sensitivity |
| Влагостойкость | Increased based on hardware design and firmware tuning |
| Материал электродов | Etched copper, Серебристый, Carbon, Indium Tin Oxide (ITO) |
| Требуемые слои платы | 1 |
| Sensitivity setting | Via capacitor (Cs) |
| Подложка электродов | PCB, FPCB, Plastic films, стекло |
| Макс. рабочее напряжение | 5.5V |
| Мин. раб. напр. | 1.8V |
| Ток питания типовой | 17µA at 1.8V |
| Panel thickness glass max | 12mm |
| Panel thickness plastic max | 6mm |
