Документация
Микроконтроллер Artery, ядро M4. 64КБ Flash, 16КБ SRAM.
У поставщика
ПроизводительArtery
КатегорияМикросхемы
У поставщиков
101 шт.
Норм. уп.: 250
Цены поставщиков
Склад 13
В наличии:101 шт
Срок поставки: до недели
Норм. уп.: 250
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 55,75 |
| от 13 | 54,43 |
| от 26 | 52,57 |
| от 52 | 49,77 |
| от 104 | 46,28 |
Описание

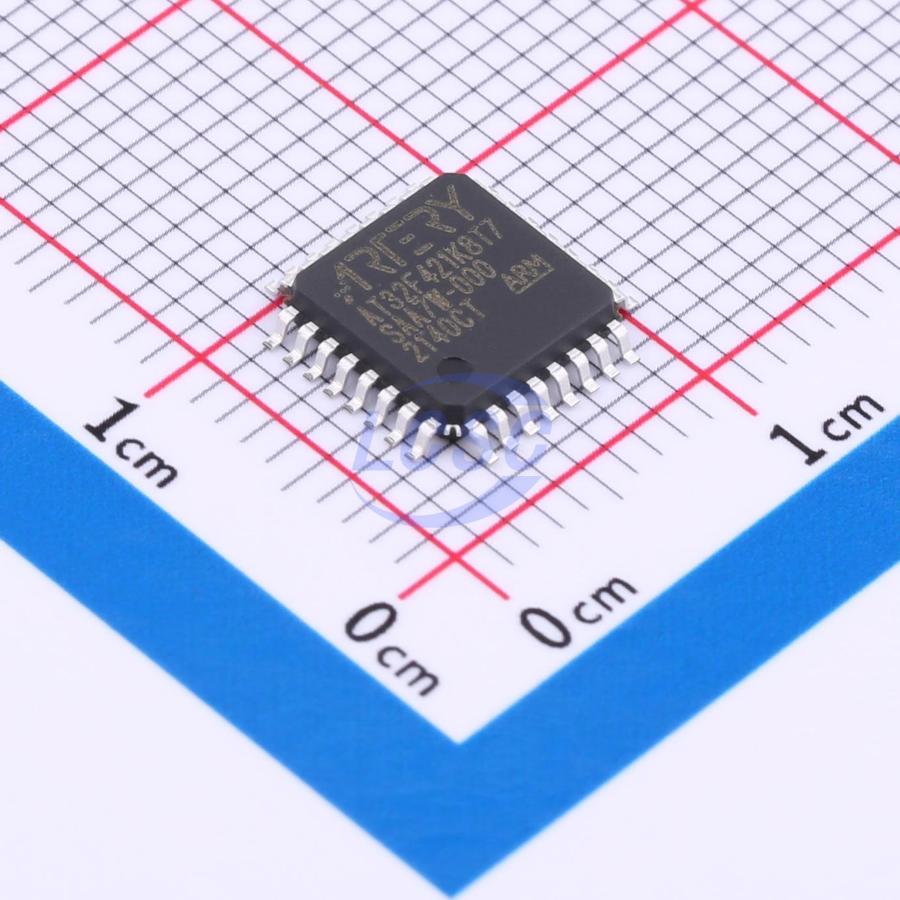

Микроконтроллер Artery AT32F421K8T7 на ядре ARM Cortex-M4 с тактовой частотой до 120 МГц. Оснащён 64 КБ Flash и 16 КБ SRAM, работает в диапазоне напряжений 2.6–3.6 В. Выпускается в компактном корпусе LQFP32. Подходит для промышленной автоматики, управления двигателями и бытовой электроники.
Технические характеристики
| Adc | 1x 12-bit, 2 MSPS, up to 15 input channels |
| Сердечник | ARM 32-bit Cortex-M4 |
| Ertc | enhanced RTC with alarm, subsecond accuracy, hardware calendar and calibration |
| GPIO | up to 39 fast GPIOs |
| SRAM | 16KB |
| Clocks | 4-25MHz HEXT crystal, 48MHz HICK factory-trimmed, 32kHz LEXT crystal, LICK, PLL with 31-500 multiplication and 1-15 division factor |
| Таймеры | up to 10 timers: 1x 16-bit 7-channel advanced timer with dead-time and emergency brake; up to 5x 16-bit general-purpose timers with IC/OC/PWM/pulse counter/quadrature encoder; 1x 16-bit basic timer; 2x watchdogs; SysTick 24-bit downcounter |
| Корпус | LQFP32 |
| Напряжение, В | 2.4V to 3.6V |
| Категория | Microcontroller |
| Тип монтажа | SMD |
| Unique id | 96-bit UID |
| Comparator | 1x COMP with 5 external input channels |
| Interrupts | NVIC, EXINT up to 16 external interrupts |
| Артикул | AT32F421K8T7 |
| Peripherals | CRC calculation unit |
| Каналы DMA | 5 |
| Флэш-память | 64KB |
| Размер корпуса | 7x7mm |
| Корпус | LQFP32 |
| Hick accuracy | 1% at 25°C, 2.5% at -40 to +105°C |
| Макс. частота | 120MHz |
| Power control | POR, LVR, PVM, LDO |
| Spi max speed | 36Mbit/s |
| System memory | 4KB bootloader or general instruction/data memory, one-time-configured |
| Io 5v tolerant | almost all GPIOs |
| Library memory | sLib: configurable part of main Flash, code executable but secured/non-readable |
| Интерфейс отладки | Serial Wire Debug (SWD) |
| Low power modes | Sleep, Deepsleep, Standby |
| Dsp instructions | Да |
| Temperature sensor | Да |
| Memory protection unit | Да |
| Тип упаковки | Tray (палетта) |
| Интерфейсы связи | 2x I2C (SMBus/PMBus), 2x USART (master synchronous SPI, modem control, ISO7816, LIN, IrDA, swappable TX/RX), 2x SPI (36 Mbit/s) with I2S, infrared transmitter |
| Battery powered registers | 5x 32-bit BPR |
| Internal reference voltage | Да |
| Диап. раб. темп. | -40°C to +105°C |
| Описание (англ.) | 32bit ARM CortexM4, 120MHz, FLASH 64kB, SRAM 16kB, COMP, 2.6-3.6V, -40+105deg.C, LQFP3 |
| Single cycle multiplication and hardware division | Да |
