Документация
Конфигурационная память 512Кбит 20PLCC
У поставщика
ПроизводительMicrochip
КатегорияМикросхемы программируемой логики
У поставщиков
96 шт.
Норм. уп.: 48
Цены поставщиков
Склад 13
В наличии:96 шт
Срок поставки: до недели
Норм. уп.: 48
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 503,60 |
| от 2 | 1 431,49 |
| от 4 | 1 372,76 |
| от 8 | 1 329,15 |
| от 15 | 1 296,71 |
Описание

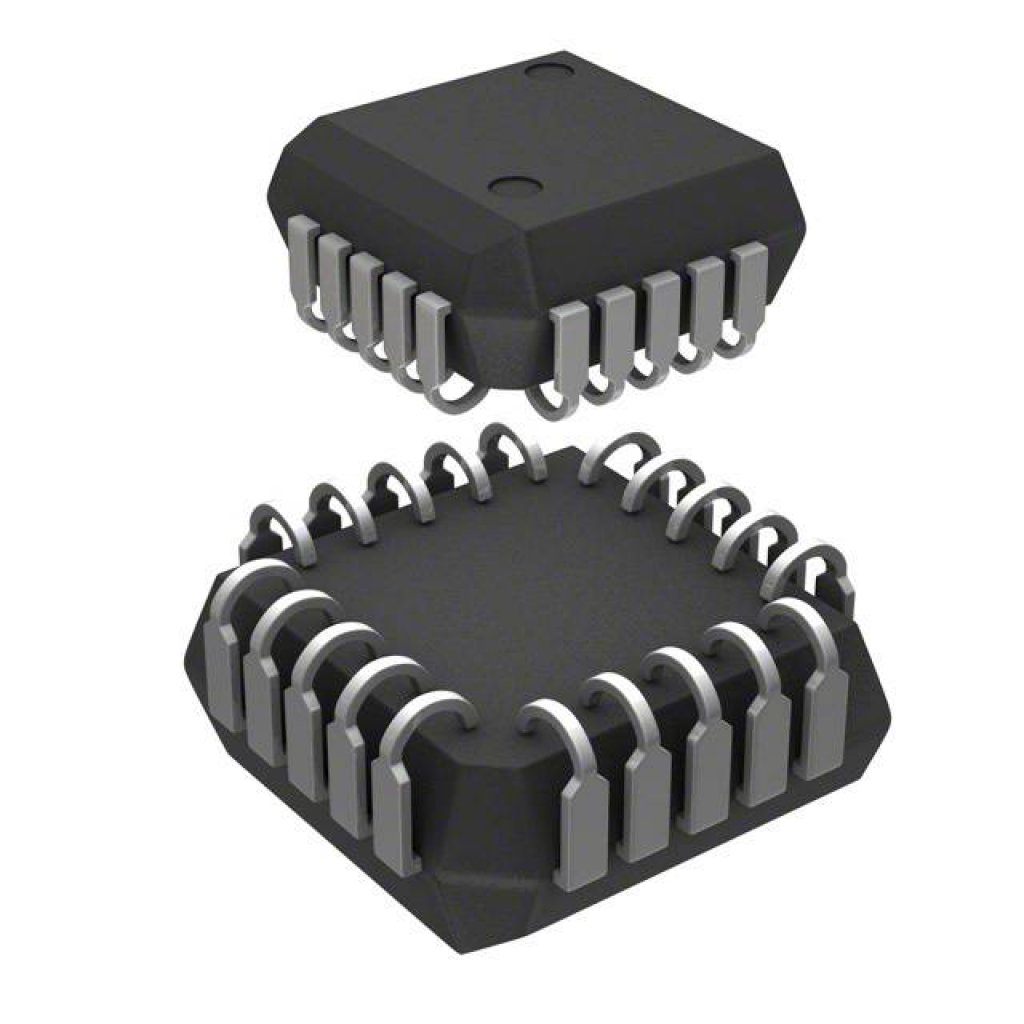

Микросхема конфигурационной памяти AT17LV512A-10JU от Microchip объёмом 512 Кбит предназначена для загрузки конфигураций в ПЛИС. Выполнена в корпусе PLCC20 и работает в расширенном температурном диапазоне от -40 до +85 °C. Применяется в промышленной автоматике и встраиваемых системах для хранения прошивок.
Технические характеристики
| Pin a2 | A2 |
| Корпус | 20-lead PLCC |
| Pin gnd | GND |
| Pin ncs | nCS |
| Pin vcc | VCC |
| Pin wp1 | WP1 |
| Process | Very Low-power CMOS EEPROM |
| Тип монтажа | SMD |
| Pin data | DATA |
| Pin dclk | DCLK |
| Emulation | Atmel AT24C Serial EEPROMs |
| Ресурс | 100,000 Write Cycles |
| Кол-во выводов | 20 |
| Pin ncasc | nCASC |
| Pin ready | READY |
| Cascadable | Yes, read-back to support additional configurations or higher-density arrays |
| Pin ser en | SER_EN |
| Описание | FPGA Configuration EEPROM Memory |
| Объем памяти | 524288 x 1-bit |
| Артикул | AT17LV512A |
| Производитель | Atmel |
| Pin reset oe | RESET/OE |
| Ready pullup | 4.7kΩ recommended |
| Standby mode | Low-power standby mode |
| Сохранение данных | 90 Years for Industrial Parts (at 85°C) |
| Memory density | 512Kbit |
| Reset polarity | Programmable |
| Соотв. RoHS | Yes, Green (Pb/Halide-free/RoHS Compliant) Package Options Available |
| Compatible fpgas | Altera FLEX, Altera APEX, Atmel AT6000, Atmel AT40K, Atmel AT94K, ORCA FPGAs, Xilinx XC3000, Xilinx XC4000, Xilinx XC5200, Spartan, Virtex, Motorola MPA1000 |
| Programming mode | 2-wire Serial Programming Mode (SER_EN Low) |
| Write protection | Yes, within programming mode |
| Рабочее напряжение | 3.3V ±10% and 5.0V ±10% |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 3.0V |
| Decoupling capacitor | 0.2μF between VCC and GND |
| Раб. температура | Industrial (up to 85°C) |
| Programming interface | In-System Programmable (ISP) via 2-wire Bus |
| Тип упаковки | Tube (туба) |
| Описание (англ.) | CONFIG SEEPROM 512K 20PLCC |
| Рабочая температура | -40В°C ~ 85В°C |
