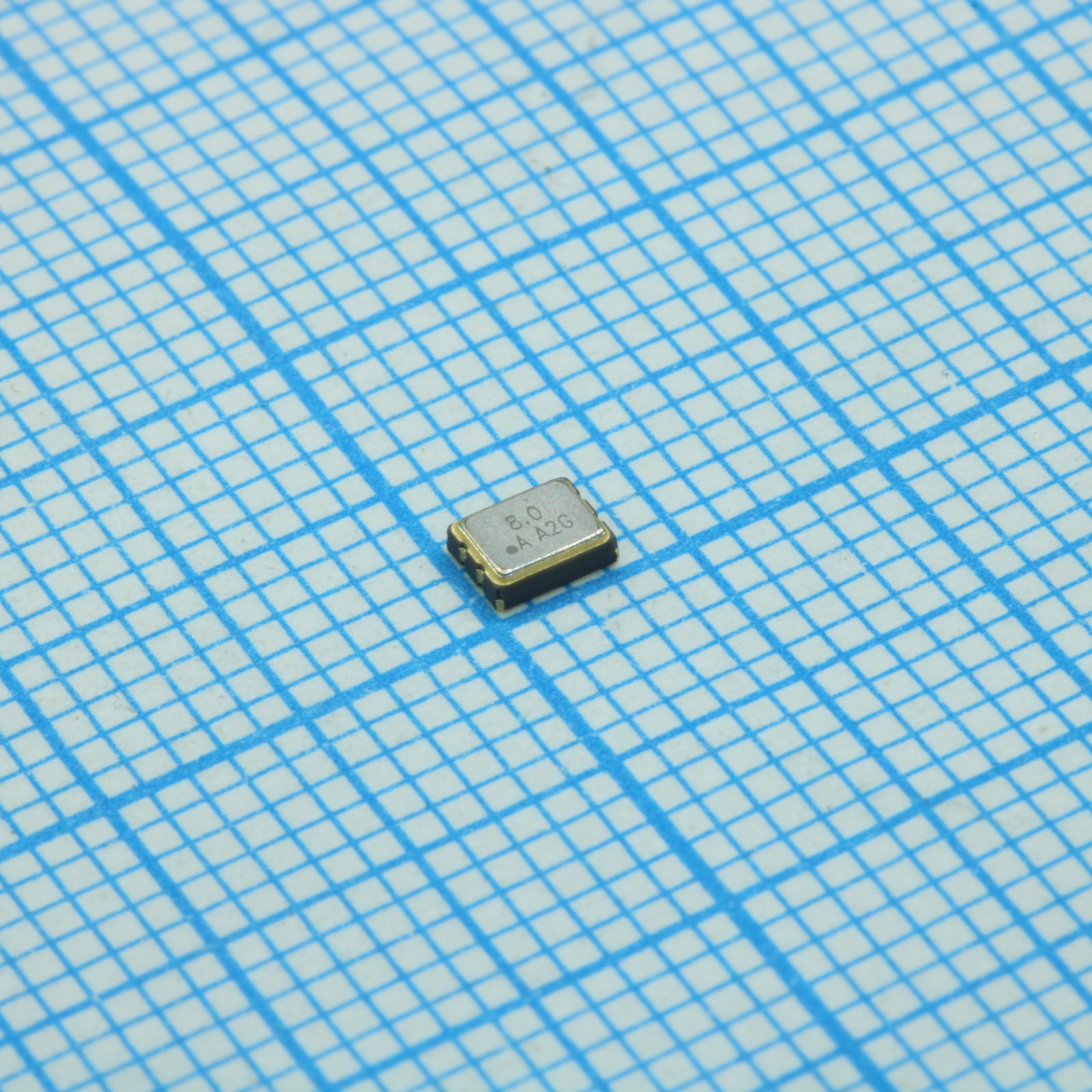

SMD-резонатор кварцевый ASE-8.000MHZ-LC-T
У поставщика
У поставщиков
501 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:501 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 98,13 |
| от 38 | 91,85 |
| от 76 | 86,87 |
| от 152 | 82,50 |
| от 303 | 79,55 |
Описание
Кварцевый SMD-резонатор ASE-8.000MHZ-LC-T от ABRACON рассчитан на частоту 8 МГц. Компонент выполнен в миниатюрном корпусе для поверхностного монтажа. Подходит для тактирования микроконтроллеров в промышленной автоматике и бытовой электронике.
Технические характеристики
| Корпус | 3225 |
| Монтаж | SMD |
| Частота | 8,0 МГц |
| Output load | 15pF |
| Размер корпуса | 3.2x2.5x1.2mm |
| Symmetry max | 55% |
| Symmetry min | 45% |
| Symmetry typ | 50% |
| Rms jitter max | 5ps |
| Rms jitter typ | 3.2ps |
| Соотв. RoHS | Да |
| Напряжение питания | 3.3V |
| Aging first year | ±3ppm |
| Конфиг. выводов | 1:Tri-State, 2:GND, 3:Output, 4:Vdd |
| Макс. время запуска | 2.0ms |
| Rise fall time max | 4.0ns |
| Rise fall time min | 2.5ns |
| Макс. ток питания | 13mA |
| Ток пит. тип. | 7mA |
| Макс. напр. пит. | 3.465V |
| Мин. напр. пит. | 3.135V |
| Tri state function | 1 or Open: Oscillation; 0: No oscillation/Hi Z |
| Peak to peak jitter | 28ps |
| Макс. ток дежурного режима | 10uA |
| Макс. низкое выходное напряжение | 0.1*Vdd |
| Output voltage high min | 0.9*Vdd |
| Макс. темп. хр. | +125C |
| Мин. темп. хр. | -55C |
| Макс. раб. темп. | +70C |
| Мин. раб. темп. | -10C |
| Уровень чувствительности к влаге | MSL-1 |
| Overall frequency stability | ±100ppm |
| Tri state enable voltage min | 0.7*Vdd |
| Tri state disable voltage max | 0.3*Vdd |
| Тип | Кварцевые резонаторы |
