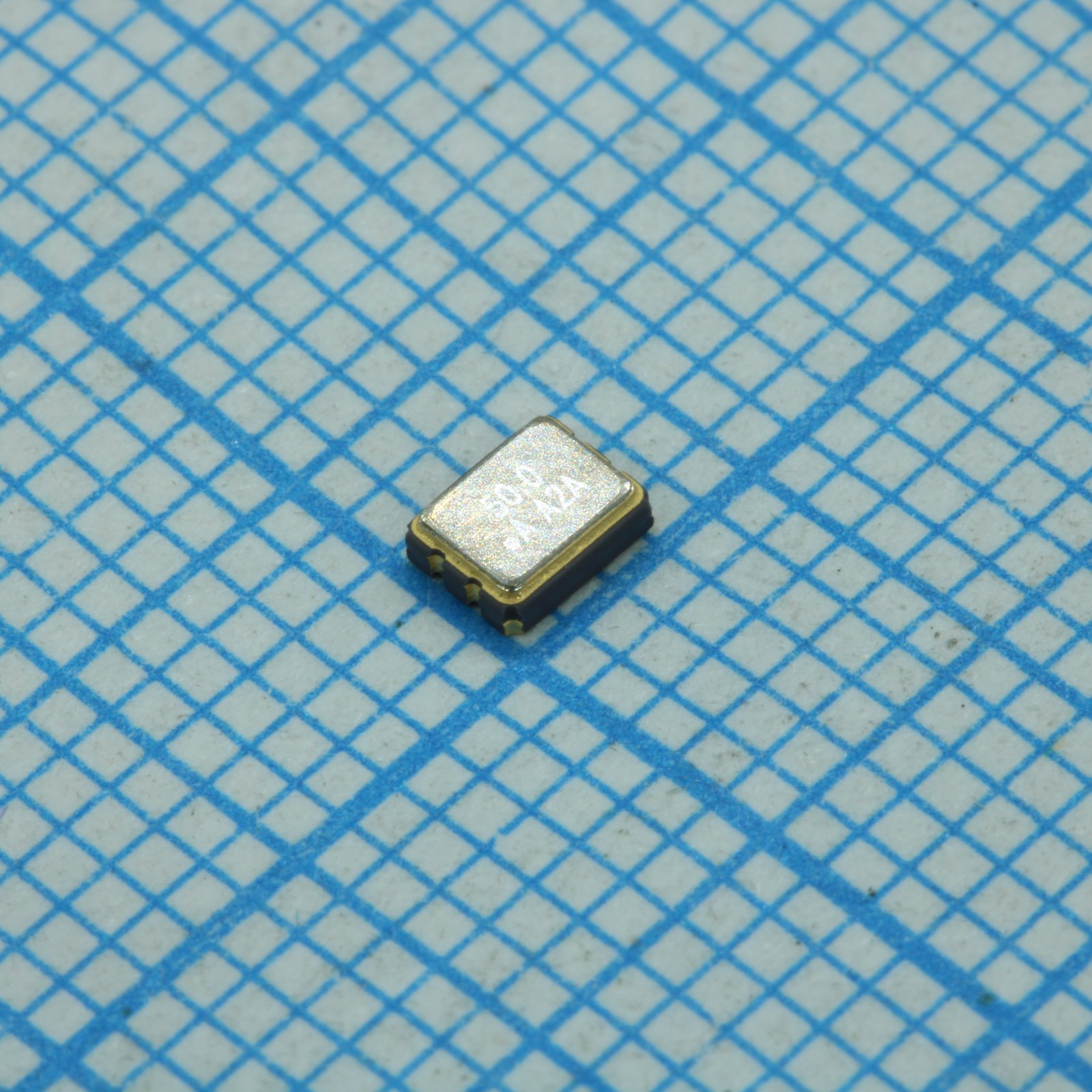

Генератор КМОП кварцевый 50МГц питание 3.3В SMD
У поставщика
ПроизводительABRACON
КатегорияКомплектующие
У поставщиков
748 шт.
Норм. уп.: 1000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт86,79 ₽
Сумма867,90 ₽
+ доплата 490,00 ₽
В наличии748 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 41 — 81,14 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 867,90 ₽. До заказа без доплаты не хватает 16 432,10 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 867,90 ₽
Описание
Кварцевый генератор КМОП от ABRACON с частотой 50 МГц. Работает при питании 3.3 В, точность стабильности ±50 ppm. Выполнен в компактном SMD-корпусе 3.2x2.5 мм. Применяется в промышленной автоматике и цифровой электронике.
Технические характеристики
| Корпус | QSMD3.2x2.5x1.2 |
| Тип монтажа | SMD |
| Частота | 50MHz |
| Размеры | 3.2x2.5x1.2mm |
| Выходная нагрузка | 15pF |
| Тип выхода | CMOS |
| Размер корпуса | 3.2x2.5x1.2mm |
| Макс. симметрия | 60% |
| Мин. симметрия | 40% |
| Симметрия, тип. | 50% |
| Профиль оплавления | RoHS reflow compatible |
| Rms jitter max | 5ps |
| Rms jitter typ | 2.2ps |
| Соотв. RoHS | Да |
| Напряжение питания | 3.3V |
| Старение за первый год | ±3ppm |
| Макс. время запуска | 2ms |
| Мин. время запуска | 1ms |
| Макс. время нарастания и спада | 4.0ns |
| Время нарастания/спада, мин. | 1.5ns |
| Макс. ток питания | 20mA |
| Ток пит. тип. | 7.4mA |
| Макс. напр. пит. | 3.465V |
| Мин. напр. пит. | 3.135V |
| Трёхстабильный выход | Да |
| Peak to peak jitter | 28ps |
| Макс. ток дежурного режима | 10uA |
| Макс. низкое выходное напряжение | 0.1*Vdd |
| Мин. высокий уровень выходного напряжения | 0.9*Vdd |
| Макс. темп. хр. | +125°C |
| Мин. темп. хр. | -55°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Макс. раб. темп. | +70°C |
| Мин. раб. темп. | -10°C |
| Уровень чувствительности к влаге | MSL-1 |
| Overall frequency stability | ±100ppm |
| Описание (англ.) | Oscillator XO 50MHz ±50ppm 15pF CMOS 55% 3.3V 4-Pin SMD T/R |
