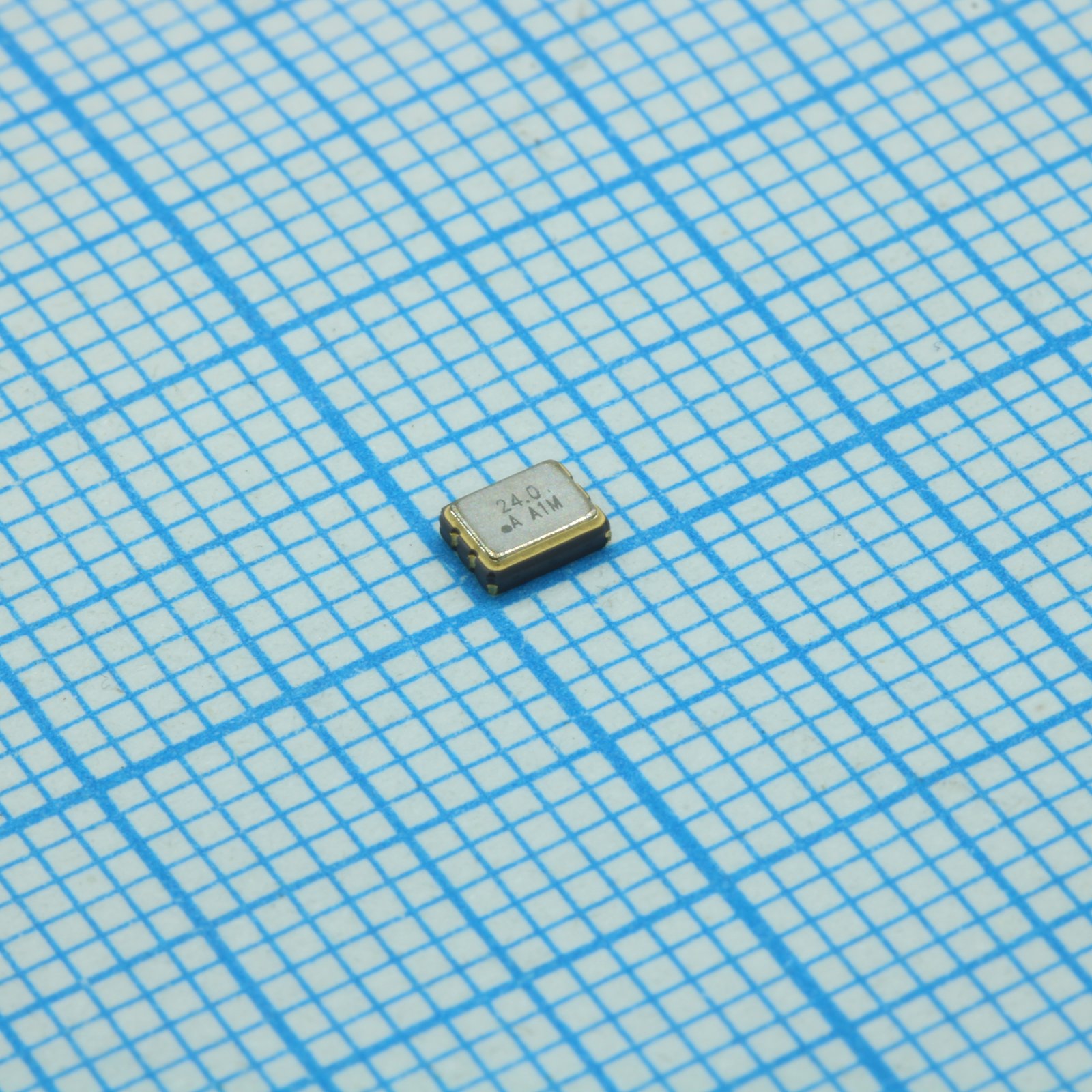

SMD-резонатор ASE-24.000MHZ-LC-T
У поставщика
У поставщиков
1 855 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:1 855 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 92,63 |
| от 41 | 86,63 |
| от 81 | 81,86 |
| от 161 | 77,67 |
| от 322 | 74,85 |
Описание
SMD-резонатор ASE-24.000MHZ-LC-T производства ABRACON представляет собой кварцевый резонатор для поверхностного монтажа. Компонент обеспечивает стабильную тактовую частоту 24.000 МГц, применяется в схемах синхронизации микроконтроллеров и цифровых устройств. Отличается низким профилем корпуса и подходит для автоматизированного монтажа.
Технические характеристики
| Цоколевка | 1: Tri-State (STBY); 2: GND/Case; 3: Output; 4: Vdd |
| Серия | ASE |
| Корпус | 3225 |
| Частота | 24,0 МГц |
| Кол-во выводов | 4 |
| Размеры | 3.2 x 2.5 x 1.2mm |
| Описание | 3.3V CMOS SMD Crystal Oscillator |
| Output load | 15pF |
| Тип выхода | CMOS |
| Артикул | ASE-24.000MHZ-LC-T |
| Symmetry max | 55% |
| Symmetry min | 45% |
| Symmetry typ | 50% |
| Макс. время спада | 4.0ns |
| Макс. время нарастания | 4.0ns |
| Rms jitter max | 5ps |
| Соотв. RoHS | Pb RoHS/RoHS II compliant |
| Aging first year | ±3ppm |
| Вариант упаковки | T: 1000pcs/Reel |
| Макс. время запуска | 2.0ms |
| Варианты упаковки | T: 1000pcs/Reel; T2: 250pcs/Reel; T3: 3000pcs/Reel; Blank: насыпью |
| Низкое вых. напр. | 0.1*Vdd |
| Макс. ток питания | 13mA |
| Ток пит. тип. | 4.4mA |
| Макс. напр. пит. | 3.465V |
| Мин. напр. пит. | 3.135V |
| Напряжение питания тип. | 3.3V |
| Tri state function | "1" (VIH≥0.7*Vdd) or Open: Oscillation; "0" (VIL<0.3*Vdd): No oscillation/Hi Z |
| Макс. диапазон частот | 200MHz |
| Frequency range min | 0.625MHz |
| Стабильность частоты | ±25ppm |
| Высокое выходное напряжение | 0.9*Vdd |
| Peak to peak jitter | 28ps |
| Макс. ток дежурного режима | 10µA |
| Макс. темп. хр. | +125°C |
| Мин. темп. хр. | -55°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Frequency stability option | C: ±50ppm |
| Уровень чувствительности к влаге | MSL-1 |
| Operating temperature option | L: -40°C ~ +85°C |
| Описание (англ.) | Oscillator XO 24MHz ±50ppm 15pF CMOS 55% 3.3V 4-Pin SMD T/R |
| Bypass capacitor recommendation | 0.01uF between PIN 2 and 4 |
| Монтаж | SMD |
| Тип | Кварцевые резонаторы |
