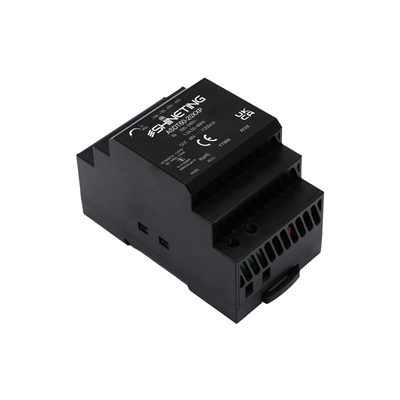

AC-DC преобразователь ASDT60-2024P
Нет в наличии
Описание
AC-DC преобразователь Shineting ASDT60-2024P для установки на DIN-рейку. Модель обеспечивает стабильную работу при частоте 47-63 Гц, выдерживает помехи до ±2 кВ и соответствует стандартам безопасности UL/IEC62368-1. Компактный пластиковый корпус с естественным охлаждением. Подходит для промышленной автоматики и систем управления.
Технические характеристики
| Входной ток, макс., 115 В AC | 1.2A |
| Входной ток, макс., 230 В AC | 0.8A |
| Материал корпуса | Plastic, heat-resistant (UL94V-0) |
| CS | 10Vr.m.s |
| RS | 10V/m |
| EFT | ±2KV |
| MTBF | >300,000 hours |
| Тип монтажа | DIN rail TS35X7.5/TS35X15 |
| Размеры | 92.66 x 52.00 x 58.00 mm |
| Вес тип. | 175g |
| Минимальная нагрузка | 0% |
| Класс безопасности | CLASS II |
| Метод охлаждения | свободная воздушная конвекция |
| Снижение мощности | See characteristic curves |
| Esd contact air | ±6KV/±8KV |
| Вх. частота | 47-63Hz |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±1.5% |
| Стандарт безопасности | UL/IEC62368-1, EN62368-1, BS EN 62368-1, design refer to EN61558-1 |
| ЭМС излучение CE | CISPR32/EN55032 класс B |
| ЭМС излучение RE | CISPR32/EN55032 класс B |
| Импульс линия-линия | ±2KV |
| Макс. ток утечки | 0.25mA RMS |
| Номин. вых. мощность | 60W |
| Макс. влажн. хр. | 95% RH |
| КПД 230В тип. | 90% |
| Диапазон входного AC | 85-264VAC |
| Диапазон входного напряжения DC | 120-370VDC |
| Высота эксплуатации макс. | 2000m |
| Выходной ток номин. | 2.5A |
| Номин. вых. напр. | 24V |
| Тип. время удержания 115В | 15ms |
| Время удержания 230В AC тип. | 80ms |
| Длительность испытания изоляции | 1min |
| Точность выходного напряжения | ±2% |
| Защита от перегрузки по току | ≥120% Io, self-recovery |
| Защита от перенапр. | ≤36V, clamp or hiccup |
| Макс. время задержки запуска | 3s |
| Типовая частота переключения | 65kHz |
| Темп. коэф. | ±0.02%/°C |
| Защита от КЗ | Hiccup, continuous, self-recovery |
| Диапазон регулировки напряжения | 21.6-29.0V |
| Типовой пусковой ток 115В | 30A |
| Типовой пусковой ток 230В | 60A |
| Диап. темп. хр. | -40 to +85°C |
| Провалы и прерывания напряжения | 100% dip 1 period, 30% dip 25 periods, 100% interruptions 250 periods |
| Диап. раб. темп. | -40 to +70°C |
| Макс. ток утечки изоляции | 5mA |
| Напряжение изоляции вх/вых | 4000VAC |
| Выходные пульсации и шум, размах | 150mV |
| Потребляемая мощность в режиме ожидания, 230 В AC | 0.3W |
