10-разрядный поворотный датчик положения с цифровым углом (интерфейс), выходом ABI, UVW и PWM
У поставщика
Производительams-Osram
КатегорияДатчики положения (расстояния)
У поставщиков
516 шт.
Норм. уп.: 2000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт389,13 ₽
Сумма778,26 ₽
+ доплата 490,00 ₽
В наличии516 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 2 штюрлицам и ИП
от 11 — 369,51 ₽ (−5%)
Заказ со склада «Склад 13» с этой позицией — 778,26 ₽. До заказа без доплаты не хватает 16 521,74 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
2 шт · Склад 13 · 778,26 ₽
Описание

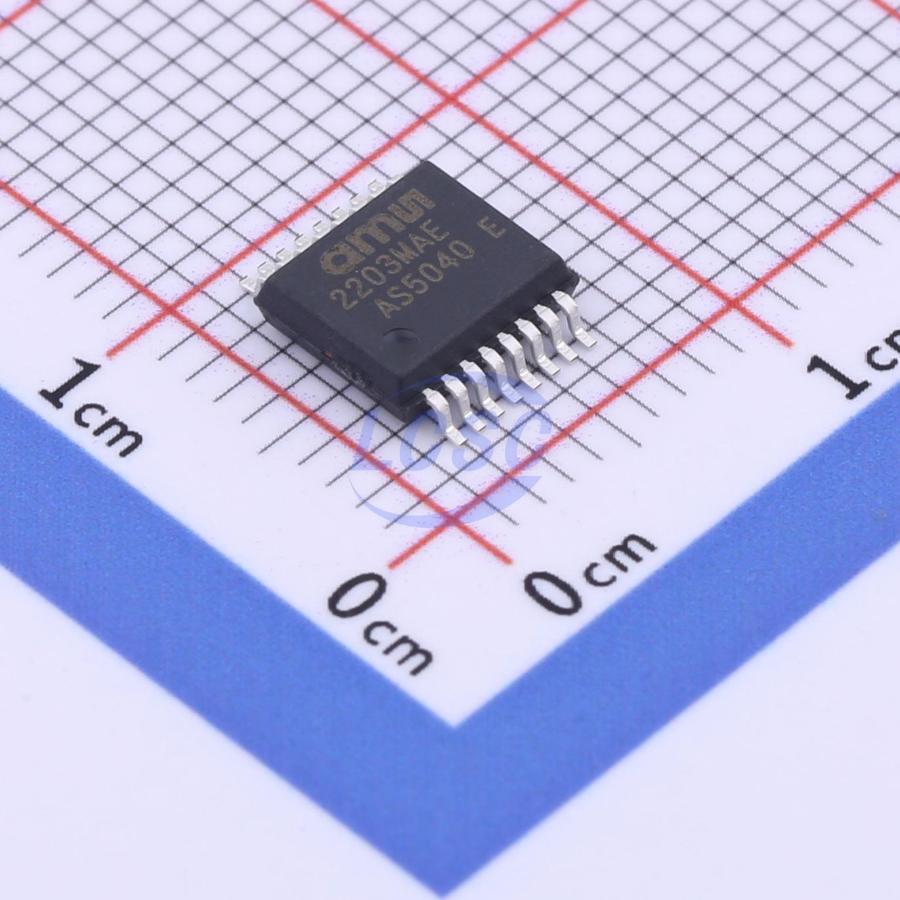

AS5040-ASST — 10-разрядный поворотный датчик положения от AMS-OSRAM. Выполнен в корпусе SSOP16, поддерживает цифровой интерфейс и выходы ABI, UVW и PWM. Применяется в промышленной автоматике и сервоприводах для точного измерения угла поворота.
Технические характеристики
| Max rpm | 30000 |
| Корпус | SSOP16 |
| Тип монтажа | SMD |
| Кол-во выводов | 16 |
| Размеры | 5.3mm x 6.2mm |
| Daisy chain | Да |
| Otp register | Да |
| Режимы выхода | 1.x quadrature A/B, 2.x step/direction, 3.x commutation |
| Interface pwm | PWM |
| Частота ШИМ | ~1kHz |
| Напряжение питания | 3.3V or 5V |
| Разрешение, бит | 10 |
| Interface serial | SSI |
| Failure detection | Да |
| Index pulse width | 1 LSB or 3 LSB |
| Magnet pole pairs | 1 or 2 |
| Темп. диапазон | -40°C to 125°C |
| Resolution degrees | 0.35° |
| Supply voltage vdd5v | 5V |
| Примечание | Энкодер |
| Interface commutation | 3-Phase (U/V/W) |
| Interface incremental | Quadrature A/B, Index |
| Supply voltage vdd3v3 | 3.3V |
| Csn pull up resistance | ~50kΩ |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Автомобильная квалификация | AEC-Q100 grade 1 |
| Interface step direction | Step/Direction, Index |
| Positions per revolution | 1024 |
| Pwm pulse width per step | 1µs |
| Prog pull down resistance | ~74kΩ |
| Push button functionality | Да |
| Pwm full turn pulse width | 1µs to 1024µs |
| Описание (англ.) | 10-bit rotary position sensor with digital angle (interface), ABI, UVW and PWM output |
| Step direction pulses per rev | 512 |
| Step direction state changes per rev | 1024 |
