Датчик тока; 0-15A; 1:50СТ; 20-200kHz; 2об/2об
У поставщика
ПроизводительTALEMA
У поставщиков
74 шт.
Норм. уп.: 40
Цены поставщиков
Склад 13
В наличии:74 шт
Срок поставки: до недели
Норм. уп.: 40
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 41,76 |
| от 9 | 40,74 |
| от 16 | 39,26 |
| от 40 | 37,55 |
| от 80 | 35,68 |
Описание

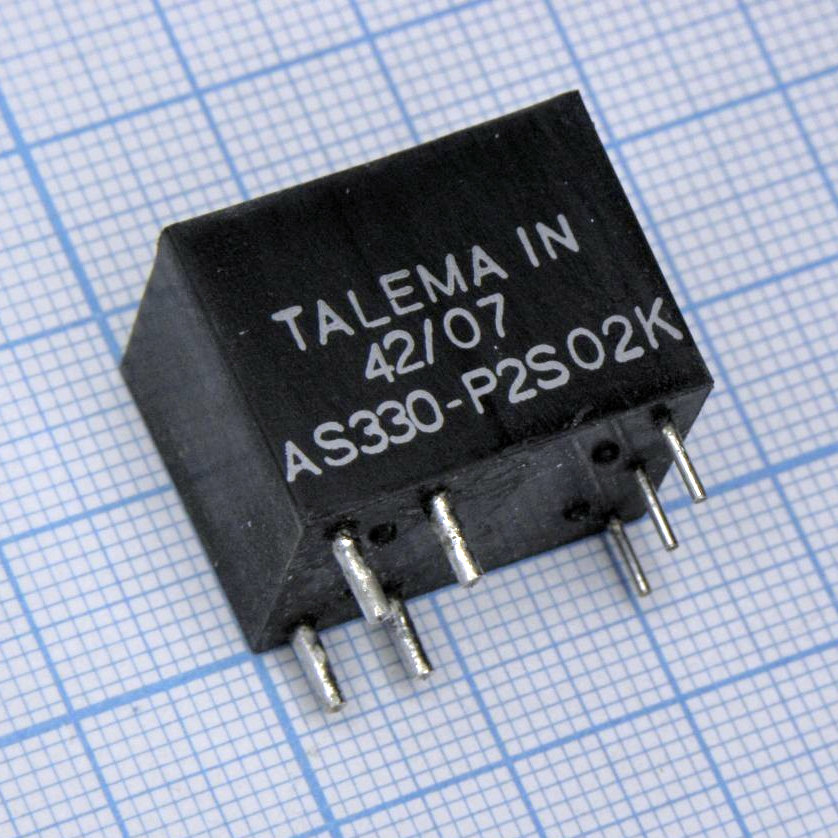

Датчик тока AS-330 производства Talema представляет собой трансформатор тока с номинальным диапазоном измерения до 15 А. Устройство выполнено с коэффициентом трансформации 1:50 и рассчитано на работу в частотном диапазоне от 20 до 200 кГц. Конструкция предусматривает две первичные и две вторичные обмотки, что обеспечивает гибкость подключения. Применяется для гальванической развязки и точного контроля переменного тока в цепях питания, преобразователях и промышленной электронике.
Технические характеристики
| Тип | Current sense transformer, center-tapped |
| Тип монтажа | THT |
| Кол-во выводов | 5 |
| Соответствие | RoHS, VDE, IEC 950, UL94 V-0 |
| Размеры | 17.8 mm x 12.7 mm x 18.0 mm (approx.) |
| Применение | Isolated current feedback in SMPS, motor load/overload, lighting, ultrasound, sonar |
| Артикул | AS-330 |
| Коэфф. трансформации | 1:50CT |
| Тип упаковки | Fully encapsulated, PC board mount |
| Диаметр штыря | 1.30 mm (pins 1,2); 1.00 mm (pins 3,4,5) |
| Диап. частот | 20 kHz to 200 kHz |
| Напр. изоляции | 4000 VAC |
| Secondary dcr max | 0.65 ohm |
| Primary current max | 15 A |
| Примечание | тип 2 \0-15A; 1:50СТ; 20-200kHz; 2об/2об |
| Secondary current max | 300 mA |
| Primary current rating | 15 Amp-turns rms |
| Тип упаковки | Palette (палетта) |
| Secondary inductance min | 5 mH |
| Диап. раб. темп. | -40°C to +120°C |
| Volt microsecond product max | 175 Vµs |
| Описание (англ.) | Current Transformer 0-15A; 1:50СТ; 20-200kHz; 2об/2об |
| Termination resistance nominal | 25 ohm + 25 ohm |
| Рабочая температура | xInd |
