Датчик тока; 0-15A; 1:200СТ; 20-200kHz; 1об/2об
У поставщика
ПроизводительTALEMA
У поставщиков
125 шт.
Норм. уп.: 200
Цены поставщиков
Склад 13
В наличии:125 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 91,33 |
| от 4 | 89,86 |
| от 8 | 87,83 |
| от 15 | 85,23 |
| от 29 | 82,00 |
Описание

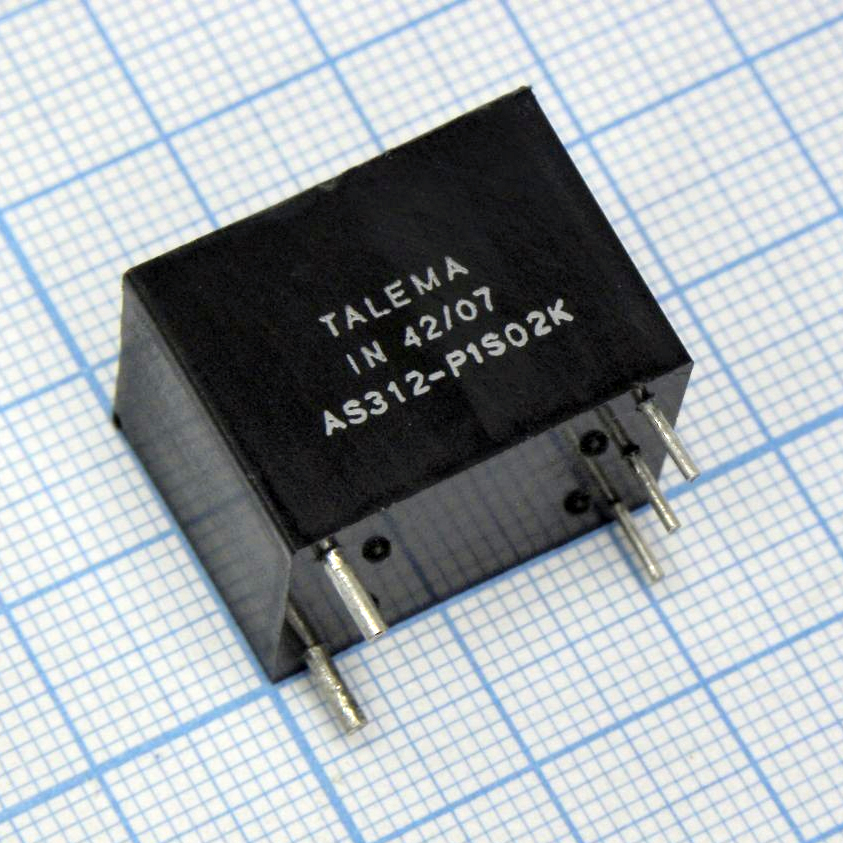

Датчик тока AS-312 от TALEMA предназначен для гальванической развязки и точного измерения переменного тока. Модель рассчитана на номинальный диапазон до 15 А и поддерживает частоты от 20 до 200 кГц. Конструкция с коэффициентом трансформации 1:200 и возможностью выбора количества витков (1 или 2) обеспечивает гибкость при проектировании цепей контроля и защиты.
Технические характеристики
| Особенности | Meets requirements of IEC 950 and VDE norms, UL94, VO recognized materials, Primary to secondary isolated to 4000 VAC, Operating frequency range from 20kHz to 200kHz, Primary current rating to 80 Amps |
| Тип монтажа | THT |
| Schematic | Type 2 |
| Размеры | C: 17.8mm; D: 12.7mm; E: 17.8mm; F: 4.0mm; G: 6.35mm; H: 0.157mm; I: 0.250mm |
| Описание | Current sense transformer |
| Артикул | AS-312 |
| Коэфф. трансформации | 1:200CT |
| Применение | Isolated current feed-back signal in Switch Mode Power Supplies, Motor current load/overload, Lighting, Switch Controls, Ultra-sound current, High resolution sonar current, Isolated bi-directional current sensor with full wave bridge rectifier |
| Тип корпуса | Type 2 |
| Диаметр штыря | 1.30mm (pins 1,2,6,7), 1.00mm (pins 3,4,5) |
| Secondary dcr | 4.5 ohms max |
| Диап. частот | 20kHz to 200kHz |
| Описание | Circuit Breakers Circuit Breaker 3 Pole 30A |
| Напр. изоляции | 4000VAC |
| Конфиг. выводов | Pins 1,2,3,4,5,6,7 |
| Secondary inductance | 80mH min |
| Secondary resistance | 100+100 ohms nominal |
| Примечание | тип 2 \0-15A; 1:200СТ; 20-200kHz; 1об/2об |
| Secondary current max | 75mA |
| Primary current rating | 15A |
| Тип упаковки | Palette (палетта) |
| Volt microsecond product | 700 Vµs |
| Диап. раб. темп. | -40°C to +120°C |
| Описание (англ.) | Current Transformer 0-15A; 1:200СТ; 20-200kHz; 1об/2об |
| Рабочая температура | xInd |
| Количество контактов | 3 |
| Ток, А | 30 |
