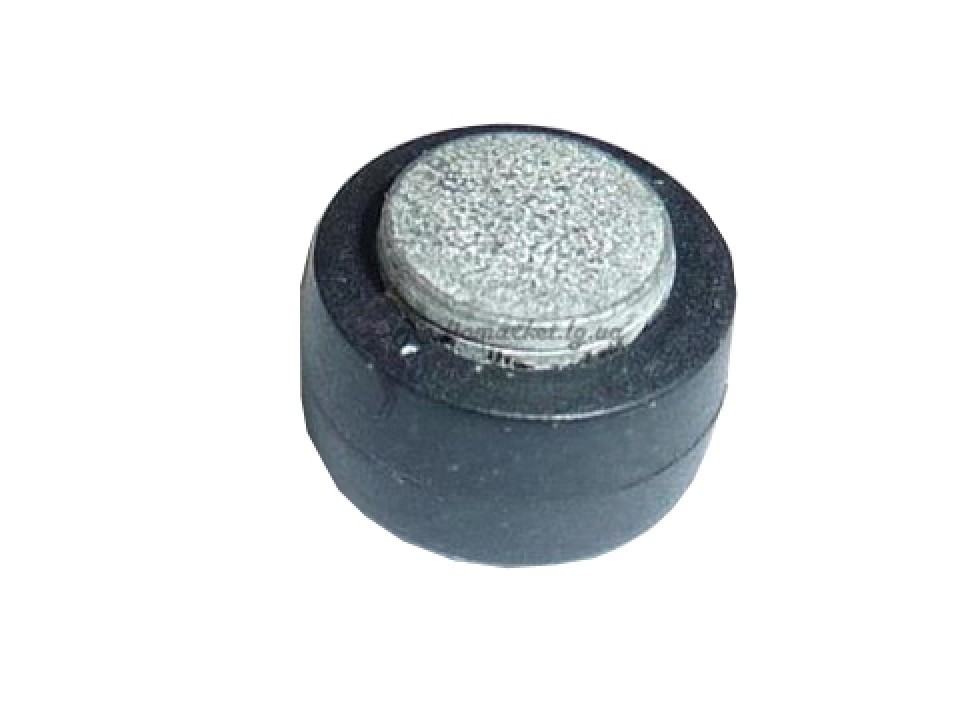

ARS504 (50A,400В) автомобильный диод LGE (арт. 022397)
У поставщика
ПроизводительLGE
КатегорияДиоды силовые
У поставщиков
4 000 шт.
Норм. уп.: 1000
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 29срок до 10 дн.
Цена за шт11,97 ₽
Сумма11 970,00 ₽
В наличии4 000 шт
заказ со склада от 3 000,00 ₽упаковка 1 000 штюрлицам и ИП
Заказ со склада «Склад 29» с этой позицией — 11 970,00 ₽: минимальная сумма склада набрана.
1 000 шт · Склад 29 · 11 970,00 ₽
Описание
Автомобильный диод ARS504 от LGE предназначен для использования в цепях выпрямления и защиты электрооборудования транспортных средств. Рассчитан на высокие токи и обратные напряжения, типичные для генераторных установок и силовых преобразователей. Обеспечивает надежную коммутацию и устойчивость к перегрузкам в условиях эксплуатации автомобиля.
Технические характеристики
| Тип | silicon rectifier diode |
| Серия | AR/ARS5005-AR/ARS5010 |
| Вес | 0.07 oz, 1.8 g |
| Тип | автомобильный диод |
| Ток, А | 50 А |
| Корпус | plastic molded case, tablet type |
| Особенности | low cost, diffusion junction, low leakage, high overload capability |
| Тип монтажа | сквозное отверстие |
| Полярность | color ring cathode |
| Покрытие выводов | gold plated |
| Артикул | ARS504 |
| Производитель | LGE |
| Монтаж | Выводной |
| Тип перехода | diffused |
| Способ монтажа | through hole |
| Макс. среднекв. напряжение | 280V |
| Обратный ток | 5µA at 25°C, 200µA at 100°C |
| Положение монтажа | любой |
| Индикатор полярности | color band on cathode |
| Темп. хранения | -55 to +150°C |
| Падение напряжения | 1.0V at 25A |
| Емкость перехода | 300 pF at 4V DC, 1MHz |
| Напряжение, В | 400 В |
| Температура пайки | 250°C for 10s |
| Макс. DC блокирующее напряжение | 400V |
| Max rms reverse voltage | 280V |
| Диап. темп. хр. | -55 to +150°C |
| Additional characteristics | low cost, low leakage current, high overload capacity, high current capability |
| Имп. прямой ток | 500A (8.3ms, JEDEC method) |
| Тип. емкость перехода | 300 pF (at 1MHz, 4V reverse) |
| Макс. пиковый прямой импульсный ток | 500A (8.3ms) |
| Рабочая температура перехода | -55 to +150°C |
| Средний выпрямленный ток | 50A at Tc=150°C (single phase, half wave, 60Hz, resistive or inductive load; for capacitive load reduce by 20%) |
| Макс. импульсное обратное напряжение | 400V |
| Тепл. сопр. переход-корпус | 1.0 °C/W |
| Диапазон темп. перехода | -55 to +150°C |
| Макс. средний выпрямленный прямой ток | 50A |
