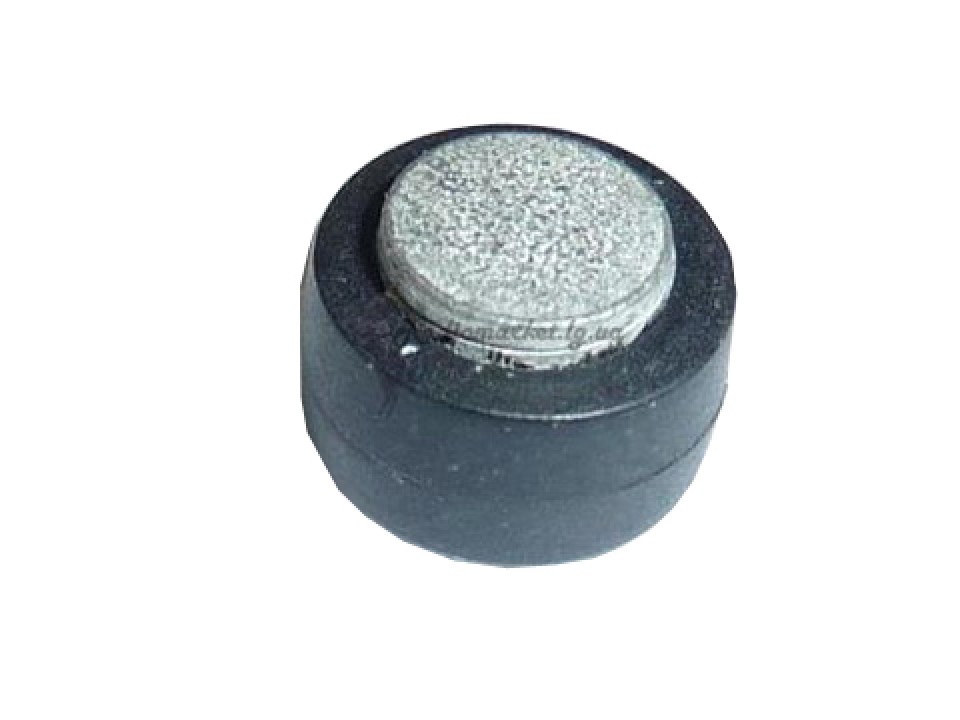

ARS254 (25A,400В) автомобильный диод YANGJIE (арт. 009247)
У поставщика
ПроизводительYangjie
КатегорияДиоды силовые
У поставщиков
5 000 шт.
Норм. уп.: 1000
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 29срок до 10 дн.
Цена за шт8,91 ₽
Сумма8 910,00 ₽
В наличии5 000 шт
заказ со склада от 3 000,00 ₽упаковка 1 000 штюрлицам и ИП
Заказ со склада «Склад 29» с этой позицией — 8 910,00 ₽: минимальная сумма склада набрана.
1 000 шт · Склад 29 · 8 910,00 ₽
Описание
Диод ARS254 от YANGJIE — высоконадёжный выпрямительный компонент для автомобильной электроники. Рассчитан на ток 25 А и обратное напряжение 400 В, что обеспечивает стабильную работу в цепях генераторов и блоков управления. Корпус выполнен в стандарте для автопромышленности, устойчив к вибрациям и перепадам температур. Предназначен для защиты цепей от обратных токов и выпрямления переменного напряжения в бортовых системах.
Технические характеристики
| Тип | silicon_diode |
| Cj typ | 300pF |
| Тепловое сопротивление переход-корпус | 1.0°C/W |
| Макс. прямое напряжение | 1.0V at 25A |
| Вес | 1.8g |
| Тип | автомобильный диод |
| Ток, А | 25 А |
| Корпус | plastic_case |
| Trr тип. | 3.0µs |
| Макс. пост. напряжение | 400V |
| Особенности | low_cost, diffusion_junction, high_overload_capability, low_leakage_current |
| Макс. ударный ток I FSM | 400A |
| Материал | silicon |
| Тип монтажа | сквозное отверстие |
| Полярность | cathode_band |
| Макс. среднеквадратичное напряжение | 280V |
| If av max | 25A |
| Vrrpm max | 400V |
| Артикул | ARS254 |
| Покрытие выводов | Позолоченный |
| Производитель | YANGJIE |
| Монтаж | Выводной |
| Ir max at 25c | 5.0µA |
| Тип перехода | diffused |
| Тип монтажа | THT |
| Ir max at 100c | 250µA |
| Условия испытаний | single phase, half wave, 60Hz, resistive/inductive load |
| Положение монтажа | любой |
| Класс горючести | UL 94 V-0 |
| Overload capability | высокий |
| Индикация полярности | цветная полоса обозначает катод |
| Падение напряжения | 1.0V |
| Емкость перехода | 300pF |
| Leakage current note | low leakage |
| Напряжение, В | 400 В |
| Время обратного восстановления | 3.0µs |
| Температура пайки | 250°C for 10s |
| If av case temperature | 150°C |
| Обратный ток при 25°C | 5.0µA |
| Средний прямой ток | 25A |
| Макс. DC блокирующее напряжение | 400V |
| Max rms reverse voltage | 280V |
| Обратный ток при 100°C | 250µA |
| Диап. темп. хр. | -55 to +175°C |
| Имп. прямой ток | 400A |
| Диап. раб. темп. | -55 to 175°C |
| Снижение для емкостной нагрузки | reduce current by 20% |
| Макс. импульсное обратное напряжение | 400V |
| Тепл. сопр. переход-корпус | 1.0°C/W |
| Диапазон темп. перехода | -55 to +175°C |
Аналоги
- ARS254
