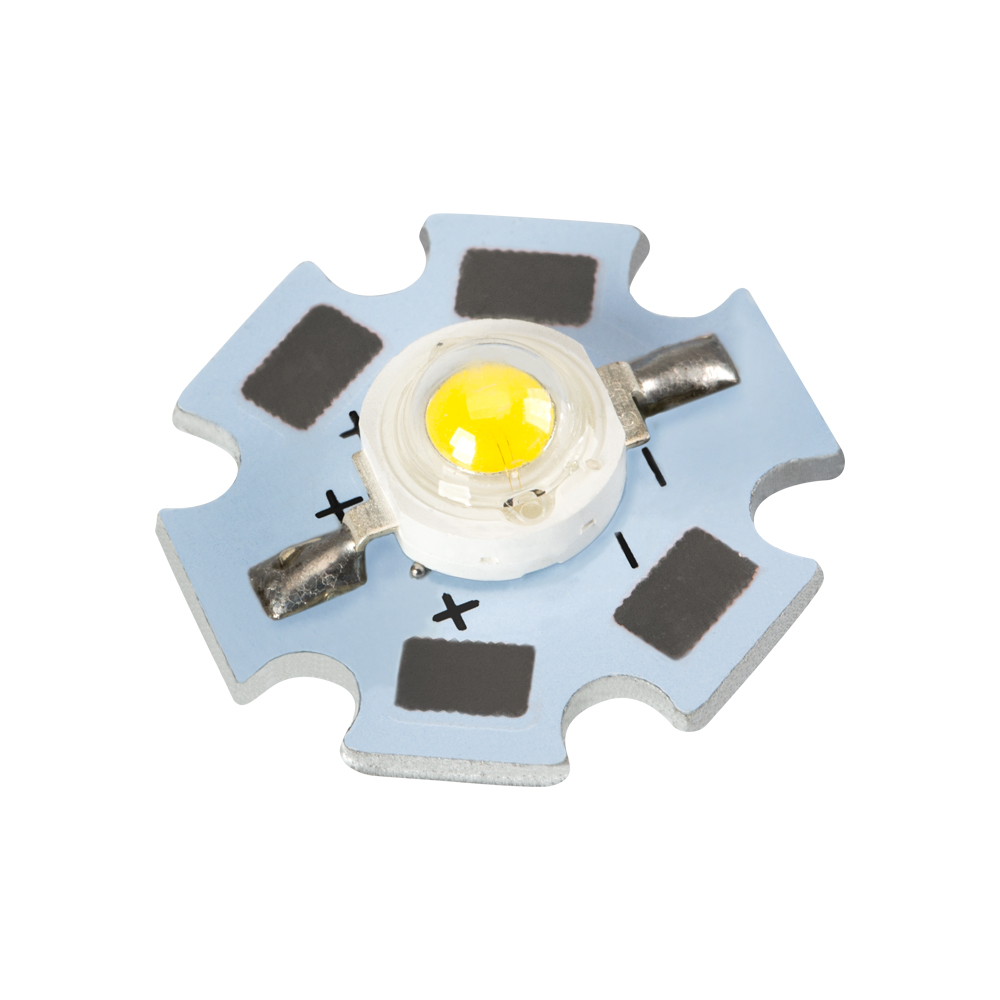

Мощный светодиод на плате типа STAR, d=20 мм, h=8 мм. Чип Bridgelux 45 mil, прозрачная линза. Цвет свечения белый (6000-6500 К). Угол излучения 120-140°. Световой поток 220-250 лм при If=700 мА, P=3 Вт. VF=3.4-3.6 В.
У поставщика
ПроизводительArlight
У поставщиков
184 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:184 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 147,40 |
| от 15 | 137,69 |
| от 30 | 129,78 |
| от 50 | 123,89 |
| от 150 | 119,50 |
Описание
Мощный светодиод Arlight на плате STAR диаметром 20 мм с чипом Bridgelux 45 mil. Обеспечивает яркий белый свет (6000-6500 К) с углом излучения до 140° и световым потоком до 250 лм при мощности 3 Вт. Рабочее напряжение 3.4-3.6 В. Подходит для LED-освещения, декоративной подсветки и светильников.
Технические характеристики
| Цвет | Белый |
| Высота | 8mm |
| Cri min | 70 |
| Корпус | STAR |
| Диаметр | 20mm |
| Led chip | Bridgelux 45 mil |
| Тип монтажа | SMD |
| Chip size | 45mil |
| Тип линзы | Прозрачный |
| Угол обзора | 140° |
| Cri conditions | IF=700mA |
| Обратное напряжение | 5V |
| Рассеиваемая мощность | 3W |
| Постоянный прямой ток | 700mA |
| Импульсный ток макс. | 1000mA |
| Макс. прямое напряжение | 3.6V |
| Мин. прямое напряжение | 3.0V |
| Типовое прямое напряжение | 3.4V |
| Макс. обратный ток | 10μA |
| Примечание | 020663 |
| Цвет. темп. макс. | 6500K |
| Мин. цветовая температура | 6000K |
| Reflow soldering note | In the case of more than 24 hours passed soldering after first, LEDs will be damaged |
| Luminous flux max 350mA | 150lm |
| Luminous flux max 700mA | 280lm |
| Luminous flux min 350mA | 140lm |
| Luminous flux min 700mA | 240lm |
| Тип упаковки | Palette (палетта) |
| Макс. темп. перехода | 120°C |
| Viewing angle conditions | IF=700mA |
| Диап. темп. хр. | -40... +100°C |
| Forward voltage conditions | IF=700mA |
| Макс. количество оплавлений | 2 |
| Reverse current conditions | VR=5V |
| Диап. раб. темп. | -40... +85°C |
| Color temperature conditions | IF=700mA |
| Peak pulse current conditions | 1/10 duty cycle, 0.1ms pulse width |
| Thermal resistance conditions | IF=700mA |
| Luminous flux conditions 350mA | IF=350mA |
| Luminous flux conditions 700mA | IF=700mA |
| Temperature coefficient conditions | IF=700mA |
| Термосопротивление кристалл-плата | 8°C/W |
| Temperature coefficient forward voltage | -2mV/°C |
