Светодиод типа Emitter, d=8 мм, h=5.1 мм. Чип EPILEDS 30 mil. Цвет свечения красный (620-630 нм). Угол излучения 140°. Световой поток 30-50 лм при If=350 мА, P=1 Вт. VF=2.0-2.4 В.
У поставщика
ПроизводительArlight
У поставщиков
240 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:240 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 95,59 |
| от 22 | 88,79 |
| от 50 | 83,25 |
| от 100 | 79,11 |
| от 200 | 76,02 |
Описание

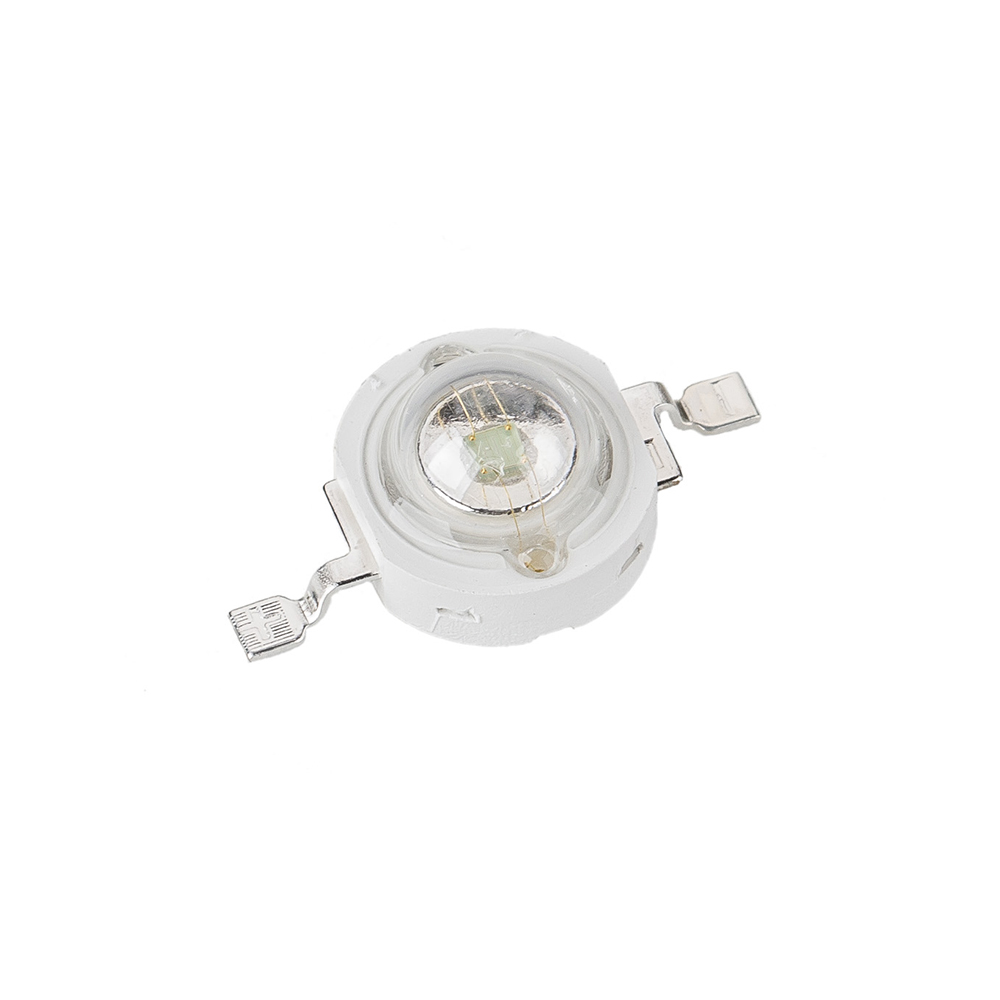

Светодиодный эмиттер ARPL-1W-EPL30 Red от Arlight на мощном чипе EPILEDS 30 mil. Обеспечивает красное свечение (620-630 нм) с углом излучения 140° и световым потоком до 50 лм при токе 350 мА и мощности 1 Вт. Подходит для декоративной подсветки, световых индикаторов и сигнальных устройств.
Технические характеристики
| Цвет | Красный |
| Корпус | Emitter, d=8mm, h=5.1mm |
| Тип монтажа | SMD |
| Размеры | Высота: 5.1mm; Диаметр: 8.0mm; Slug diameter: 6.5mm; Solder pad diameter: 5.2mm |
| Артикул | ARPL-1W-EPL30 |
| Световой поток | 40-60lm |
| Угол обзора | 140deg |
| Прямое напряжение | 2.0-2.4V |
| Обратный ток | 10uA |
| Обратное напряжение | 5V |
| Рассеиваемая мощность | 1W |
| Постоянный прямой ток | 350mA |
| Импульсный ток макс. | 700mA |
| Условия хранения | Влажность: <=60%RH; Срок хранения: 6 months; Температура: 5-30C; Drying condition: 65C for 10 hours |
| Доминирующая длина волны | 620-625nm |
| Примечание | 020424 |
| Soldering instructions | Hand soldering: Iron temp <300C, <3s, only once; Оплавление пайки: Max 2 times, no rapid cooling |
| Тип упаковки | Tube (туба) |
| Led junction temperature | 120C |
| Диап. темп. хр. | -40...100C |
| Reliability test standards | Life test: Ta=25C, IF=350mA, 1000hrs; Температурный цикл: JESD22-A104-A, 100 cycles; Humidity heat storage: Ta=60C, RH=85%, 1000hrs; Low temperature storage: Ta=-40C, 1000hrs; High temperature storage: Ta=100C, 1000hrs; High humidity heat life test: Ta=60C, RH=85%, IF=350mA, 1000hrs |
| Диап. раб. темп. | -40...85C |
| Термосопротивление кристалл-плата | 8C/W |
| Temperature coefficient of forward voltage | -2mV/C |
