Документация
Монитор питания процессора 2.63В активный низкий/двухтактный автомобильного применения
У поставщика
ПроизводительDIODES
КатегорияСупервизоры
У поставщиков
946 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:946 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 76 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 9,30 |
| от 127 | 8,65 |
| от 253 | 7,94 |
| от 506 | 7,25 |
| от 1 012 | 6,72 |
Описание

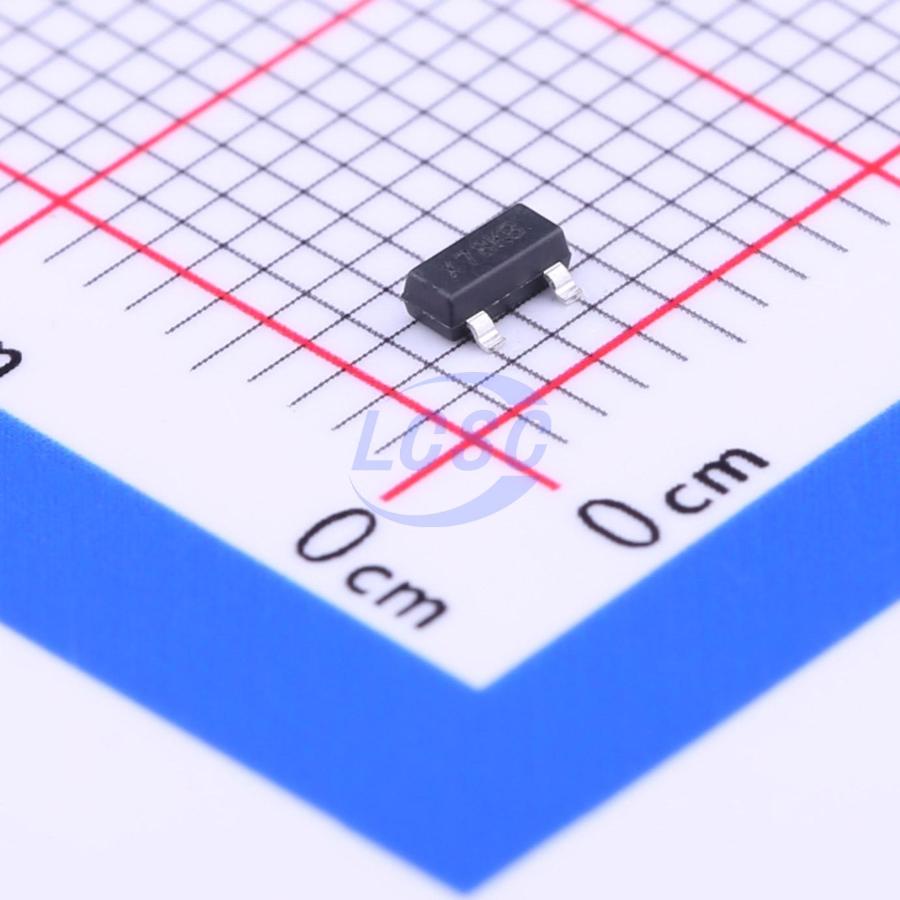

Микросхема монитора питания процессора от DIODES. Контролирует напряжение с порогом сброса 2,63 В, имеет активный низкий выход с двухтактной структурой. Выпускается в компактном корпусе SOT23-3. Применяется в автомобильной электронике для контроля питания микроконтроллеров.
Технические характеристики
| Контактов | GND: Ground; VCC: Operating Voltage Input; RESET: Reset Output Pin (L for APX809, H for APX810) |
| ESD (мм) | 500V |
| ЭСР HBM | 5kV |
| Корпус | SOT23 |
| Функция | Microprocessor reset circuit / power supply monitor |
| Тип монтажа | SMD |
| Без свинца | Да |
| Кол-во выводов | 3 |
| Время установки | 20µs |
| Описание | Microprocessor Reset Circuit, 2.63V threshold, active low push-pull |
| Артикул | APX809-26SAG-7 |
| Применение | Computers, Controllers, Intelligent Instruments, Critical µP and µC Power Monitoring, Portable/Battery Powered Equipment |
| Green device | Да |
| Без галогенов | Да |
| Без сурьмы | Да |
| Соотв. RoHS | Да |
| Package variants | SOT23 (SA Package), SOT23 (SR Package) |
| Макс. вх. ток | 20mA |
| Рассеиваемая мощность | 400mW |
| Replacement parts | APX809S, APX810S, APX809, APX810 |
| Reset output type | Push-pull, active low (RESET) |
| Макс. вых. ток | 20mA |
| Макс. ток питания | 40µA |
| Ток пит. тип. | 30µA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.1V |
| Reset threshold max | 2.69V |
| Reset threshold min | 2.57V |
| Vcc rising time max | 100µs |
| Output voltage low vol | 0.3V |
| Reset threshold tempco | 30 ppm/°C |
| Supply voltage abs max | 6.0V |
| Output voltage high voh | 0.8VCC |
| Reset threshold voltage | 2.63V |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Output voltage low vol max | 0.4V |
| Описание (англ.) | Processor Supervisor 2.63V 1 Active Low/Push-Pull Automotive |
| Not recommended for new design | Да |
| Supply voltage range operating | 1.0V to 5.5V |
| Reset active timeout period max | 280ms |
| Reset active timeout period min | 140ms |
| Reset active timeout period typ | 200ms |
| Operating ambient temperature max | +85°C |
| Operating ambient temperature min | -40°C |
| Макс. темп. перехода | +105°C |
| Мин. темп. перехода | -40°C |
| Тепл. сопр. переход-корпус | 56°C/W |
| Термосопротивление переход-среда | 201°C/W |
| Напряжение, В | 2,63 |
