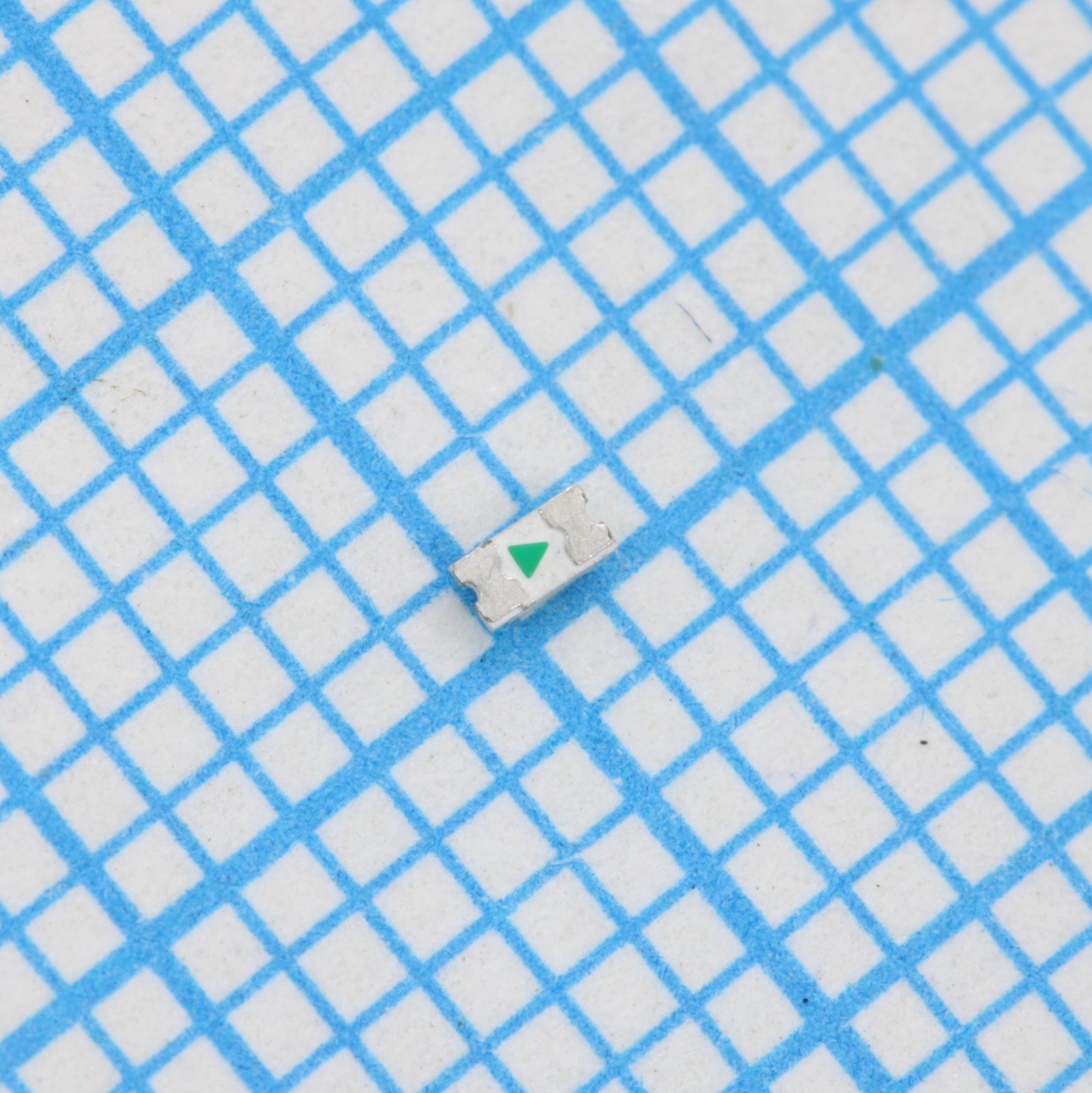

Светодиоды дискретные APT2012EC
У поставщика
ПроизводительKINGBRIGHT
КатегорияСветодиоды круглые
У поставщиков
7 893 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 39
В наличии:6 192 шт.
Срок поставки: до недели
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,79 |
| от 290 | 11,91 |
| от 480 | 10,85 |
| от 790 | 10,01 |
| от 1 330 | 9,43 |
Склад 13
В наличии:1 701 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 24,29 |
| от 79 | 21,98 |
| от 158 | 20,07 |
| от 315 | 18,62 |
| от 630 | 17,54 |
Описание
Светодиод дискретный APT2012EC от Kingbright. Компонент выполнен в миниатюрном SMD-корпусе типоразмера 0805, что подходит для поверхностного монтажа. Излучает яркий красный свет, применяется в качестве индикатора состояния в портативной электронике и бытовой технике. Обеспечивает четкую визуальную индикацию при низком энергопотреблении.
Технические характеристики
| Цвет | High Efficiency Red |
| Тип | светодиод |
| Корпус | SMD Chip LED |
| Тип монтажа | SMD |
| Цвет | Красный |
| Компонент | APT2012EC |
| Тип линзы | Water Clear |
| Упаковка | 2000 pcs/reel |
| Ёмкость | 15 pF |
| Описание | High Efficiency Red SMD Chip LED, GaAsP/GaP on GaP, water clear lens |
| Без галогенов | Да |
| Угол обзора | 160° |
| Соотв. RoHS | Да |
| Диаметр | 2.0 mm |
| Пиковая длина волны | 627 nm |
| Esd threshold hbm | 8000V |
| Размеры упаковки | 2.0 x 1.25 x 0.75 mm |
| Спектральная ширина | 45 nm |
| Доминирующая длина волны | 617 nm |
| Макс. прямое напряжение | 2.5V @ 20mA |
| Типовое прямое напряжение | 2V @ 20mA |
| Макс. обратный ток | 10 µA @ VR=5V |
| Макс. обратное напряжение | 5V |
| Прямой ток | 20 mA |
| Макс. рассеиваемая мощность | 75 mW |
| Постоянный прямой ток макс. | 30 mA |
| Мин. сила света | 8 mcd @ 20mA |
| Типовая сила света | 15 mcd @ 20mA |
| Макс. темп. перехода | 125 °C |
| Пиковый прямой ток макс. | 160 mA (1/10 duty cycle, 0.1ms pulse) |
| Допуск прямого напр. | ±0.1V |
| Диап. темп. хр. | -40 to +85 °C |
| Уровень чувствительности к влаге | 3 |
| Диап. раб. темп. | -40 to +85 °C |
| Reflow soldering passes max | 2 |
| Luminous intensity tolerance | +/-15% |
| Dominant wavelength tolerance | ±1nm |
| Прямое напряжение | 2.0 V |
| Тепловое сопротивление переход-среда | 570 °C/W |
| Temperature coefficient forward voltage | -1.9 mV/°C |
| Temperature coefficient peak wavelength | 0.13 nm/°C |
| Thermal resistance junction solder point | 380 °C/W |
| Temperature coefficient dominant wavelength | 0.06 nm/°C |
