Документация
Микроконтроллер 32-бит ядро ARM Cortex-M3 120МГц Флэш-память 512кБ статическое ОЗУ 128кБ -40°С...+105°С
У поставщика
ПроизводительGEEHY
КатегорияМикроконтроллеры прочие
У поставщиков
12 454 шт.
Норм. уп.: 30
Цены поставщиков
Склад 12
В наличии:9 700 шт
Срок поставки: до недели
Норм. уп.: 30
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 124,20 |
| от 30 | 120,97 |
Склад 14
В наличии:1 662 шт.
Срок поставки: до 7 дн.
Норм. уп.: 90
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 90 | 209,73 |
Склад 39
В наличии:777 шт.
Срок поставки: до недели
Норм. уп.: 90
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 140,72 |
| от 29 | 132,32 |
| от 49 | 127,68 |
| от 82 | 123,96 |
| от 137 | 120,88 |
Склад 13
В наличии:200 шт
Срок поставки: до недели
Норм. уп.: 90
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 166,20 |
| от 15 | 155,26 |
| от 30 | 146,34 |
| от 59 | 139,69 |
| от 180 | 134,73 |
Склад 16
В наличии:115 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 819,00 |
Описание

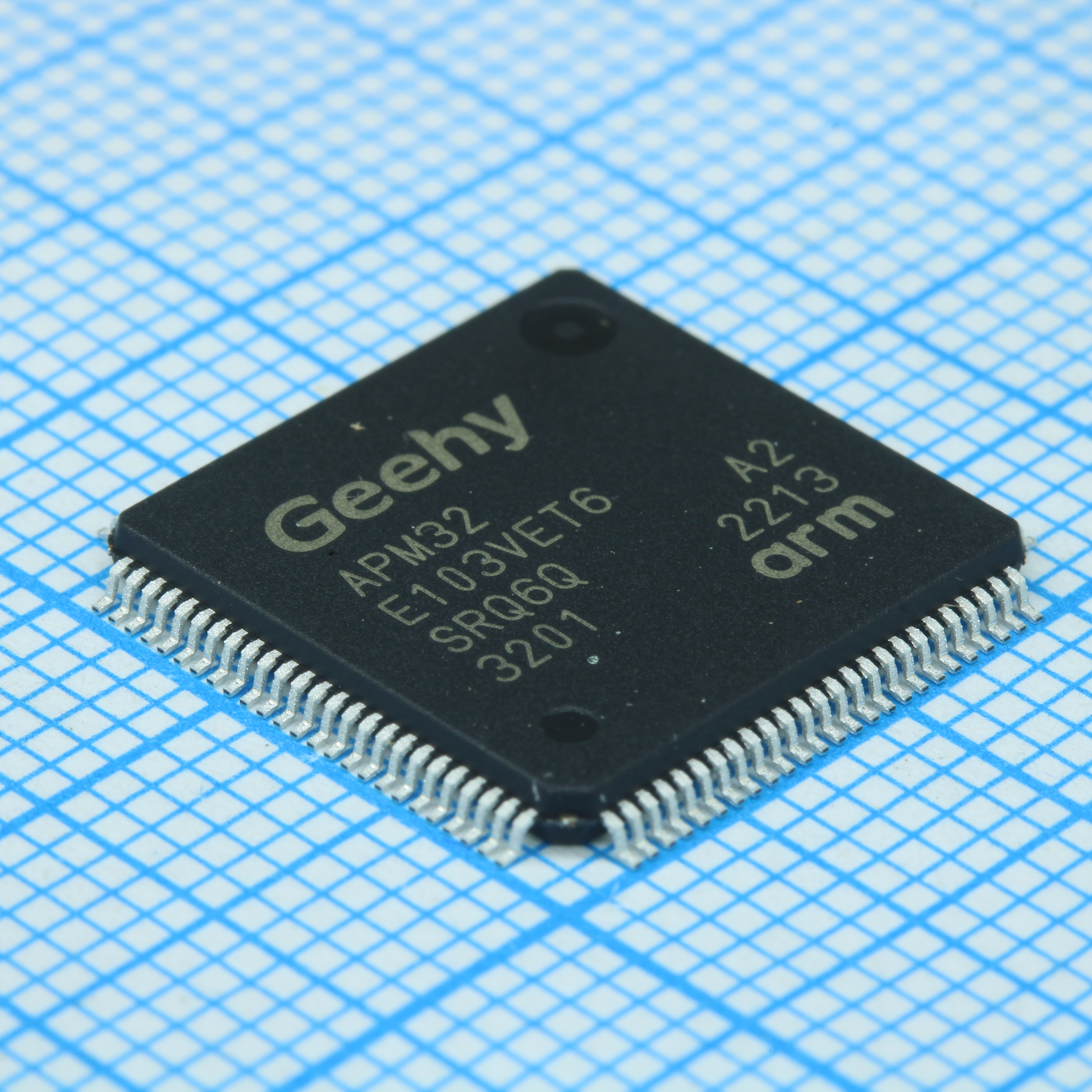

Микроконтроллер APM32E103VET6 от GEEHY на ядре ARM Cortex-M3 с частотой 120 МГц. Оснащён флеш-памятью 512 КБ и ОЗУ 128 КБ, работает в диапазоне температур от -40 до +105 °C. Корпус LQFP100, поддерживает CAN, SPI, I2C и USB. Подходит для промышленной автоматики и встраиваемых систем управления.
Технические характеристики
| Adc | 3x 12-bit |
| Can | 2x |
| Crc | CRC computing unit |
| Dac | 2x 12-bit |
| Dma | 2x DMA (DMA1: 7 channels, DMA2: 5 channels) |
| Fpu | Да |
| I2c | 1x (1Mbit/s), SMBus/PMBus |
| Pll | 2-16x frequency multiplier |
| Pvd | Programmable power supply voltage detector |
| Часы реального времени | Calendar and clock functions |
| SPI | 3x (18Mbps), 2x support I2S |
| Сердечник | ARM Cortex-M3 |
| Emmc | Supports CF card, SRAM, PSRAM, SDRAM, NOR and NAND memory |
| GPIO | Up to 55 I/Os, 39 FT input I/Os |
| SRAM | 128KB |
| Usbd | 1x |
| Debug | JTAG, SWD |
| Вспышка | 512KB |
| Sdram | 2MB |
| Usart | 3x, ISO7816/LIN/IrDA |
| Hseclk | 4-16MHz external crystal/ceramic oscillator |
| Hsiclk | 8MHz RC oscillator |
| Lseclk | 32.768KHz crystal/ceramic oscillator |
| Por pdr | Supported |
| Systick | 1x 24-bit auto-decrement |
| Watchdog | 1x IWDT, 1x WWDT |
| Adc count | 3 |
| Can count | 2 |
| Dac count | 2 |
| I2c count | 1 |
| Pll range | 2~16x |
| Spi count | 3 |
| Размер SRAM | 128KB |
| Unique id | 96-bit |
| Vdd range | 2.0-3.6V |
| Размер флеш-памяти | 512KB |
| Gpio total | 55 |
| Vbat range | 1.8-3.6V |
| Vdda range | 2.0-3.6V |
| Fpu present | Да |
| I2s support | Да |
| Rtc present | Да |
| Usart count | 3 |
| Emmc support | Да |
| Timers basic | 2x 16-bit (TMR6/7) |
| Usbd present | Да |
| Корпус | LQFP-100 |
| Dma1 channels | 7 |
| Dma2 channels | 5 |
| Макс. частота | 96MHz |
| Ft gpio count | 39 |
| I2c speed max | 1Mbit/s |
| Макс. частота | 96MHz |
| Тип монтажа | SMD |
| Spi speed max | 18Mbps |
| Разрешение АЦП | 12-bit |
| Разрешение ЦАП | 12-bit |
| Sys tick timer | 24-bit |
| Timers general | 4x 16-bit (TMR2/3/4/5), up to 4 channels each |
| Unique id bits | 96 |
| Usart features | ISO7816, LIN, IrDA |
| Watchdog count | 2 |
| Интерфейс отладки | JTAG, SWD |
| Dma controllers | 2 |
| Low power modes | sleep, stop, standby |
| Timers advanced | 2x 16-bit (TMR1/8), 7-channel PWM, dead zone, braking input |
| Backup registers | 84 Bytes |
| Timer basic count | 2 |
| Clock external hse | 4~16MHz |
| Clock external lse | 32.768kHz |
| Clock internal hsi | 8MHz |
| Sdram external max | 2MB |
| Макс. напр. пит. | 3.6V |
| Мин. напр. пит. | 2.0V |
| Timer general count | 4 |
| Timer advanced count | 2 |
| Раб. температура | -40°C...+105°C |
| Backup registers bytes | 84 |
| General timer channels | 4 |
| Разрядность | 32 |
| Тип упаковки | Palette (палетта) |
| Analog supply voltage max | 3.6V |
| Analog supply voltage min | 2.0V |
| Backup supply voltage max | 3.6V |
| Backup supply voltage min | 1.8V |
| Макс. раб. темп. | 105°C |
| Мин. раб. темп. | -40°C |
| Advanced timer pwm channels | 7 |
| Описание (англ.) | LQFP-100 Microcontroller Units (MCUs/MPUs/SOCs) ROHS |
| Тактовая частота, МГц | 120 |
| Количество контактов | 100 |
