Документация
Микроконтроллер 32-бит ядро ARM Cortex-M3, 512кБ Флэш-память, 128кБ ОЗУ, шины 3xSPI, 2xI2S, 2xI2C, 3+2xU(S)ART, 2xCAN 2.0, 1xUSB питание 2...3.6В, -40°С...+85°C, LQFP64
У поставщика
ПроизводительGEEHY
КатегорияМикросхемы
У поставщиков
2 576 шт.
Норм. уп.: 50
Цены поставщиков
Склад 12
В наличии:2 400 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 2 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 134,55 |
| от 50 | 126,80 |
Склад 13
В наличии:176 шт
Срок поставки: до недели
Норм. уп.: 160
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 184,55 |
| от 14 | 172,53 |
| от 28 | 162,74 |
| от 56 | 155,43 |
| от 111 | 149,99 |
Описание

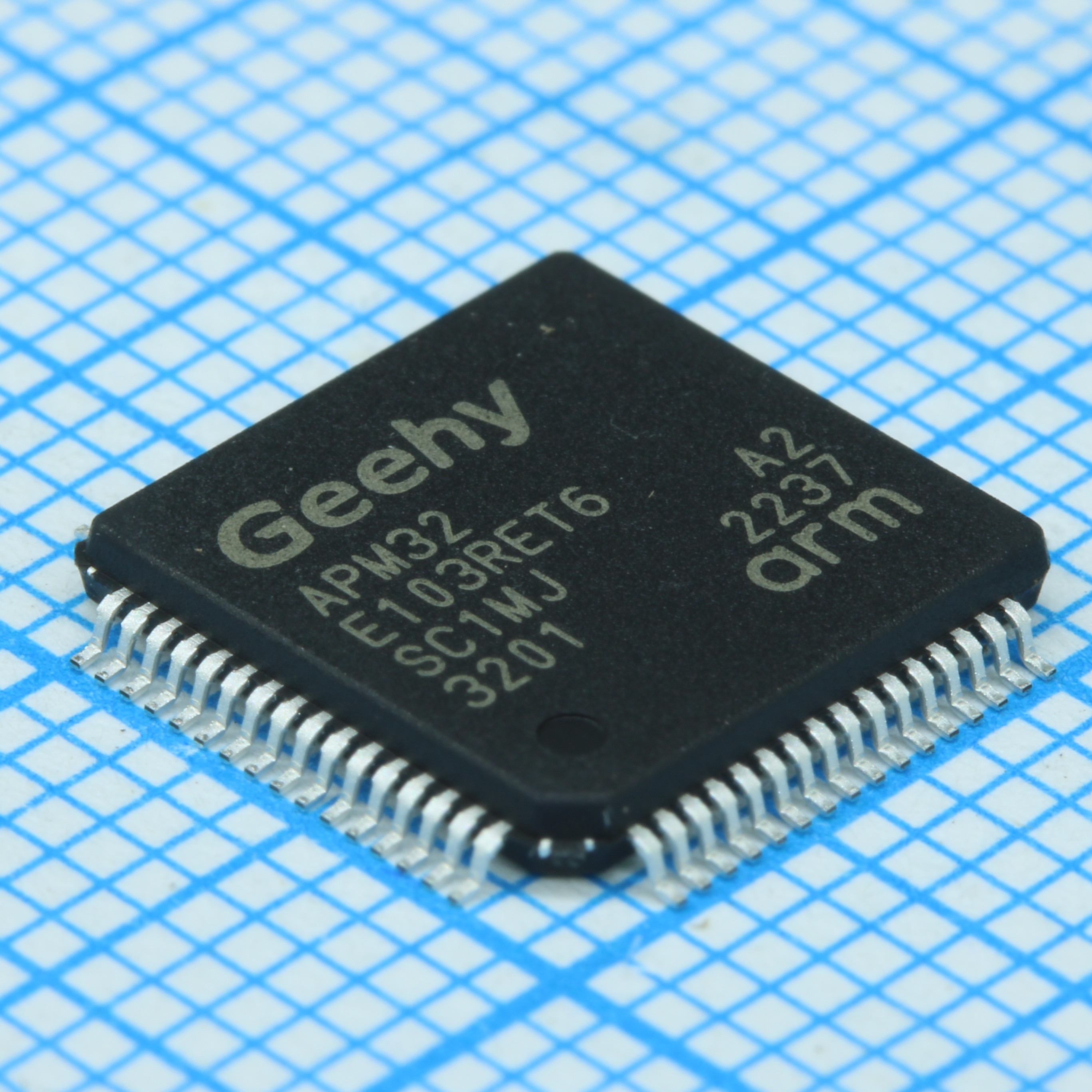

Микроконтроллер APM32E103RET6 от GEEHY построен на 32-битном ядре ARM Cortex-M3. Оснащён 512 КБ флэш-памяти и 128 КБ ОЗУ, поддерживает интерфейсы SPI, I2C, CAN 2.0 и USB. Работает в диапазоне напряжений от 2 до 3,6 В и температурах от -40 до +85 °C в корпусе LQFP64. Подходит для промышленной автоматики и встраиваемых систем управления.
Технические характеристики
| Adc | 3x 12-bit |
| Dac | 2x 12-bit |
| Dma | 2 controllers (DMA1 7 channels, DMA2 5 channels) |
| Часы реального времени | Да |
| Сердечник | ARM Cortex-M3 |
| GPIO | up to 112 I/Os, up to 87 FT |
| SRAM | 128KB |
| Таймеры | 2x advanced 16-bit, 4x general-purpose 16-bit, 2x basic 16-bit, 2x watchdog, 24-bit SysTick, RTC |
| Корпус | LQFP64 |
| Crc unit | Да |
| Особенности | POR/PDR, PVD, EMMC (CF, SRAM, PSRAM, SDRAM, NOR, NAND), FPU, CRC |
| Gpio max | 112 |
| Тип монтажа | SMD |
| Adc count | 3 |
| Dac count | 2 |
| Ft inputs | 87 |
| Кол-во выводов | 64 |
| Unique id | 96-bit |
| Usb device | 1 |
| Vbat range | 1.8-3.6V |
| Vdda range | 2.0-3.6V |
| Артикул | APM32E103RET6 |
| Память SRAM | 128KB |
| Каналы DMA | 12 |
| Emmc support | Да |
| Флэш-память | 512KB |
| Производитель | Geehy |
| Корпус | LQFP64 |
| Clock sources | HSE 4-16MHz, LSE 32.768kHz, HSI 8MHz, LSI 40kHz, PLL 2-16x |
| Hsi frequency | 8MHz |
| Lse frequency | 32.768kHz |
| Lsi frequency | 40kHz |
| Systick timer | 24-bit |
| Разрешение АЦП | 12-bit |
| Can interfaces | 2 |
| Разрешение ЦАП | 12-bit |
| Интерфейсы I2C | 2 |
| Кол-во выводов | 64 |
| Сброс при включении | Да |
| Sdio interface | 1 |
| Интерфейсы SPI | 3 |
| Напряжение питания | 2.0V to 3.6V |
| Интерфейс отладки | JTAG/SWD |
| Dma controllers | 2 |
| Low power modes | Sleep, Stop, Standby |
| Uart interfaces | 2 |
| Watchdog timers | 2 |
| Backup registers | 84 bytes |
| Debug interfaces | JTAG, SWD |
| Usart interfaces | 3 |
| Темп. диапазон | -40°C to +85°C |
| Timer basic 16bit | 2 |
| Voltage regulator | Да |
| Core frequency max | 120MHz |
| Max core frequency | 120MHz |
| Размеры упаковки | 10x10mm |
| Макс. напр. пит. | 3.6V |
| Мин. напр. пит. | 2.0V |
| Pll multiplier range | 2 to 16 |
| Timer advanced 16bit | 2 |
| Analog supply voltage | 2.0V to 3.6V |
| Lcd parallel interface | Да |
| Разрядность | 32 |
| Тип упаковки | Palette (палетта) |
| Интерфейсы связи | 3x SPI (18Mbps), 2x I2S, 2x I2C (1Mbit/s, SMBus/PMBus), 3x USART, 2x UART (ISO7816, LIN, IrDA), 2x CAN, 1x USBD, 1x SDIO |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| External crystal frequency | 4MHz to 16MHz |
| Timer general purpose 16bit | 4 |
| Backup domain supply voltage | 1.8V to 3.6V |
| Описание (англ.) | ARM Cortex-M3, 120MHz, 512KB Flash, 128KB RAM |
| Programmable voltage detector | Да |
| Тактовая частота, МГц | 120 |
