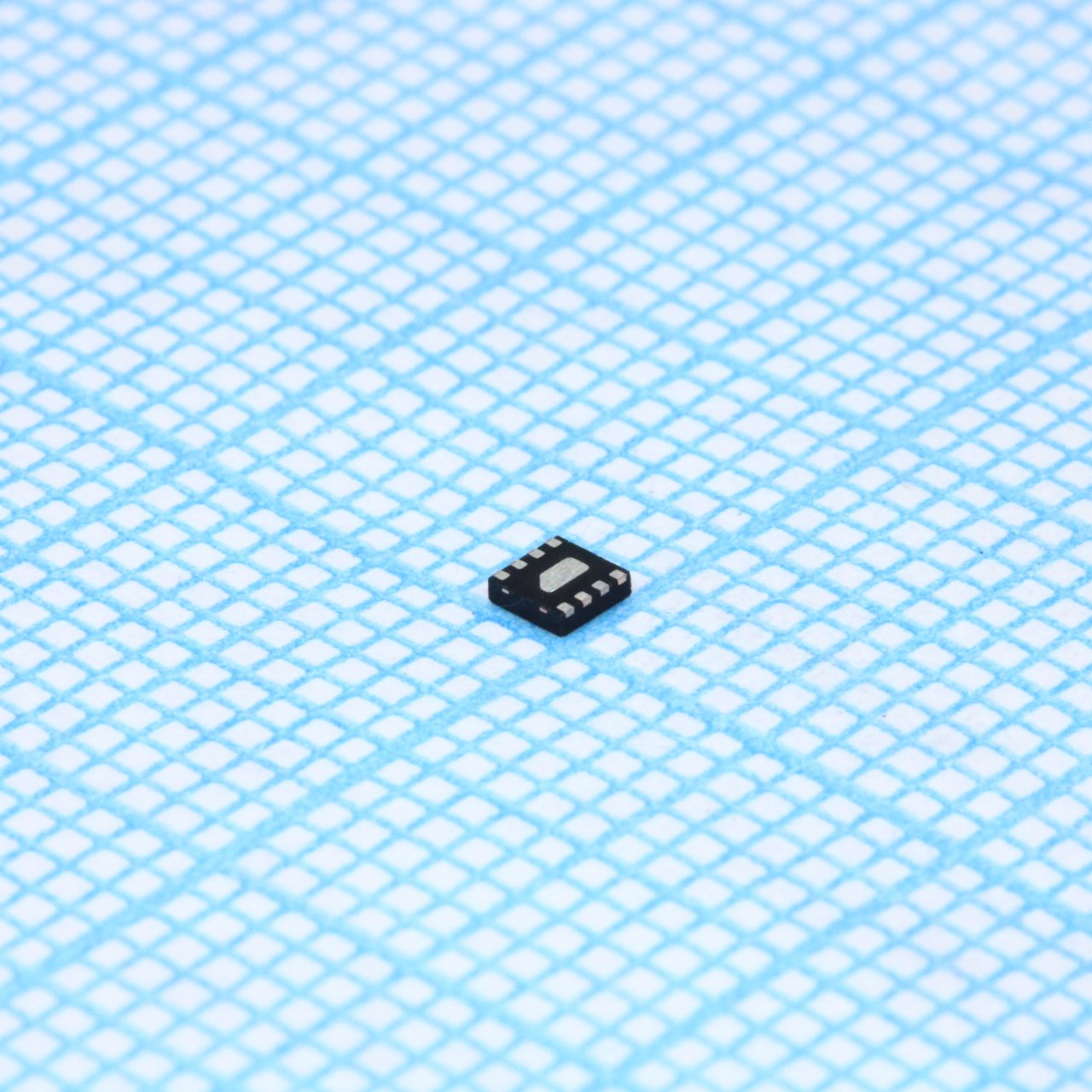

Ic proximity sensor opt 8qfn APDS-9700-020
У поставщика
ПроизводительBroadcom
КатегорияМикросхемы
У поставщиков
444 шт.
Норм. уп.: 2500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт116,96 ₽
Сумма1 169,60 ₽
+ доплата 490,00 ₽
В наличии444 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 11 — 115,11 ₽ (−2%)
Заказ со склада «Склад 13» с этой позицией — 1 169,60 ₽. До заказа без доплаты не хватает 16 130,40 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 1 169,60 ₽
Описание
Микросхема обработки сигналов датчика приближения APDS-9700-020 от Broadcom. Выполнена в компактном корпусе QFN8 размером 2x2 мм. Предназначена для работы в составе оптических систем обнаружения объектов. Применяется в портативной и бытовой электронике для бесконтактного управления.
Технические характеристики
| Корпус | QFN-8 |
| Без свинца | Да |
| Кол-во выводов | 8 |
| Описание | Signal Conditioning IC for Optical Proximity Sensors |
| Артикул | APDS-9700-020 |
| Тип монтажа | SMD |
| Ширина корпуса | 2mm |
| Высота корпуса | 0.55mm |
| Длина корпуса | 2mm |
| Рекомендуемый резистор R1 | 10Ω |
| Recommended r2 | 10kΩ |
| Соотв. RoHS | Да |
| Recommended cx1 | 100nF |
| Recommended cx2 | 6.8µF |
| Recommended cx3 | 3.3nF |
| Shipping option | Tape & Reel 2500 |
| Current gain typ | 20 |
| Idle current max | 650µA |
| Idle current typ | 500µA |
| Пороговое напряжение | 655mV |
| Напряжение гистерезиса | 40mV |
| Leda fall time max | 40ns |
| Leda rise time max | 40ns |
| Recommended r3 max | 500kΩ |
| Recommended r3 min | 100kΩ |
| Макс. напр. пит. | 3.6V |
| Мин. напр. пит. | 2.4V |
| Max iled pulse width | 120µs |
| Макс. ток отключения | 1µA |
| Ток отключения, тип. | 0.3µA |
| Detection distance max | 200mm |
| Digital output vol max | 0.3V |
| Iled pulse current max | 300mA |
| Iled pulse current min | 120mA |
| Sunlight operation max | 100klux |
| Напряжение питания, абс. макс. | 4.5V |
| Макс. темп. хр. | 125°C |
| Мин. темп. хр. | -40°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Logic low voltage enb max | 0.3V |
| Макс. раб. темп. | 105°C |
| Мин. раб. темп. | -40°C |
| Input logic voltage abs max | 4.5V |
| Logic low voltage ledon max | 0.3V |
| Digital output fall time max | 1µs |
| Digital output rise time max | 1µs |
| Logic high voltage ledon min | 1.6V |
| Photodiode input current max | 3µA |
| Температура оплавления | 260°C |
| Описание (англ.) | Signal Conditioning IC, Proximity ASIC (PIXIE) |
| Logic low input current enb max | 1µA |
| Logic high input current enb max | 1µA |
| Logic low input current ledon max | 1µA |
| Logic high input current ledon max | 1µA |
| Logic high voltage enb min vcc 2 4v | 1.4V |
| Sunlight cancellation dc current pd | 100µA |
| Logic high voltage enb min vcc 2 4 to 3v | 1.5V |
| Logic high voltage enb min vcc 3 to 3 6v | 1.7V |
