Транзистор полевой MOSFET N-канальный 60В 25А 39Вт
У поставщика
ПроизводительAPEC
КатегорияТранзисторы
У поставщиков
518 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:518 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 48 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 14,98 |
| от 50 | 14,25 |
| от 100 | 13,31 |
| от 200 | 12,17 |
| от 400 | 11,13 |
Описание

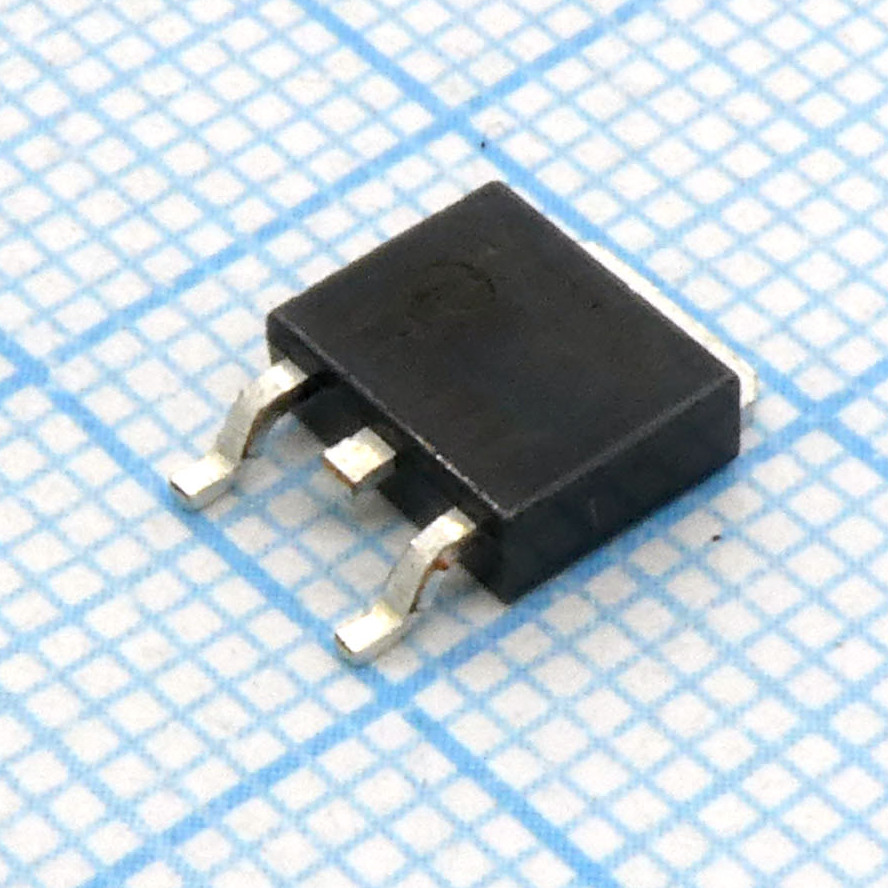

Полевой MOSFET-транзистор N-канального типа от APEC. Работает при напряжении до 60 В, токе до 25 А и мощности 39 Вт, выпускается в корпусе TO-252. Подходит для импульсных источников питания и цепей управления нагрузкой в промышленной автоматике.
Технические характеристики
| Pd | 39W |
| Qg | 18nC typ, 30nC max |
| Tf | 7ns typ |
| Tr | 24ns typ |
| GFS | 17S typ |
| Заряд затвор-сток | 11nC typ |
| Заряд затвор-исток | 6nC typ |
| Заряд обратного восстановления | 38nC typ |
| TRR | 37ns typ |
| Vds | 60V |
| Vgs | +20V |
| Ciss | 1700pF typ, 2700pF max |
| Coss | 160pF typ |
| Crss | 110pF typ |
| Тип | N-channel MOSFET |
| V sd | 1.2V max |
| Td(вкл) | 9ns typ |
| Rth JA | 110 °C/W |
| Rth jc | 3.2 °C/W |
| Td(выкл) | 26ns typ |
| Vgs th | 1V to 3V |
| Корпус | TO-252 |
| Тип монтажа | SMD |
| Ток стока импульсный | 80A |
| Rth ja pcb | 62.5 °C/W |
| Dss leakage | 1µA max |
| Gss leakage | ±100nA max |
| Temp storage | -55°C to 150°C |
| Корпус | TO-252 |
| Rds on vgs10v | 36mΩ max |
| Rds on vgs4 5v | 50mΩ max |
| Temp operating | -55°C to 150°C |
| Dss leakage 125c | 250µA max |
| Ток стока непрерывный 25C | 25A |
| Непрерывный ток 100°C | 16A |
| Коэффициент снижения мощности | 0.31 W/°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Описание (англ.) | Field-effect transistor, N-channel, 60V 25A 39W |
| Breakdown voltage temperature coefficient | 0.05 V/°C |
