Транзистор полевой MOSFET N-канальный 40В 32А 27Вт
У поставщика
ПроизводительAPEC
КатегорияТранзисторы полевые (FETs, MOSFETs)
У поставщиков
400 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:400 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 24 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 29,16 |
| от 72 | 26,45 |
| от 200 | 24,22 |
| от 300 | 22,52 |
| от 600 | 21,26 |
Описание

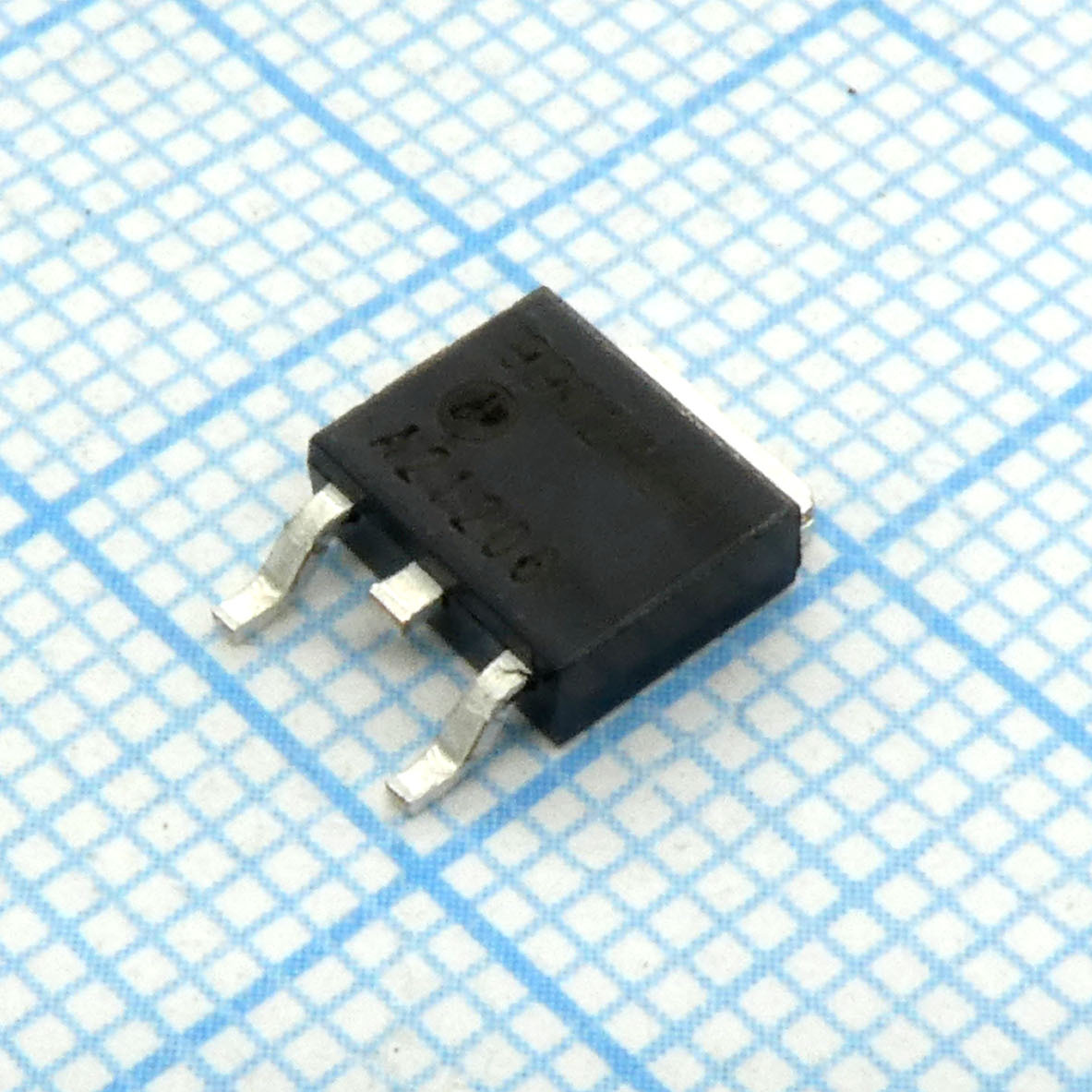

Транзистор полевой MOSFET N-канальный от APEC. Работает при напряжении до 40 В, токе до 32 А и мощности 27 Вт, выпускается в корпусе TO-252. Подходит для импульсных источников питания и цепей управления нагрузкой в промышленной автоматике.
Технические характеристики
| Тип | N-Channel Enhancement Mode Power MOSFET |
| Корпус | TO-252(H) |
| Тип монтажа | SMD |
| Время спада | 6ns |
| Время нарастания | 46ns |
| Размеры | C: 0.35-0.65mm; D: 6.00-7.00mm; F: 2.20-3.05mm; E: 2.30mm; A2: 1.80-2.80mm; A3: 0.40-0.60mm; B1: 0.40-1.00mm; D1: 4.80-5.90mm; E1: 5.10-6.30mm; E2: 0.50-1.80mm; E3: 3.50-4.50mm; F1: 0.50-1.20mm |
| Артикул | AP9962AGH |
| Чувствительность к ЭСР | Да |
| Соотв. RoHS | Да |
| Заряд сток-затвор | 7.8nC |
| Вх. емкость | 820pF typ, 1800pF max |
| Полный заряд затвора | 12nC typ, 20nC max |
| Заряд затвор-исток | 2.7nC |
| Выходная емкость | 95pF |
| Время задержки включения | 7ns |
| Gate source leakage | ±100nA |
| Напряжение затвор-исток | ±20V |
| Время задержки выключения | 20ns |
| Напряжение сток-исток | 40V |
| Импульсный ток стока | 120A |
| Время обратного восстановления | 19ns |
| Gate threshold voltage | 1V to 3V |
| Коэффициент снижения мощности | 0.22W/°C |
| Заряд обратного восстановления | 13nC |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Прямая крутизна | 40S |
| Диап. темп. хр. | -55 to 150°C |
| Total power dissipation 25c | 27.8W |
| Длительный ток стока 25°C | 32A |
| Drain source leakage current | 10uA |
| Обратная проходная емкость | 90pF |
| Source drain forward voltage | 1.2V |
| Описание (англ.) | Field-effect transistor, N-channel, 40V 32A 27W |
| Непрерывный ток стока 100°C | 20A |
| Напряжение пробоя сток-исток | 40V |
| Тепловое сопр. переход-корпус | 4.5°C/W |
| Drain source leakage current 150c | 25uA |
| Тепловое сопротивление переход-среда | 110°C/W |
| Диапазон темп. перехода | -55 to 150°C |
| Static drain source on resistance vgs 10v | 20mΩ |
| Static drain source on resistance vgs 4 5v | 30mΩ |
