Транзистор полевой MOSFET P-канальный 30В 6А 2.7Вт
У поставщика
ПроизводительAPEC
КатегорияТранзисторы
У поставщиков
800 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:800 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 24 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 31,07 |
| от 67 | 28,23 |
| от 200 | 25,90 |
| от 300 | 24,13 |
| от 600 | 22,82 |
Описание

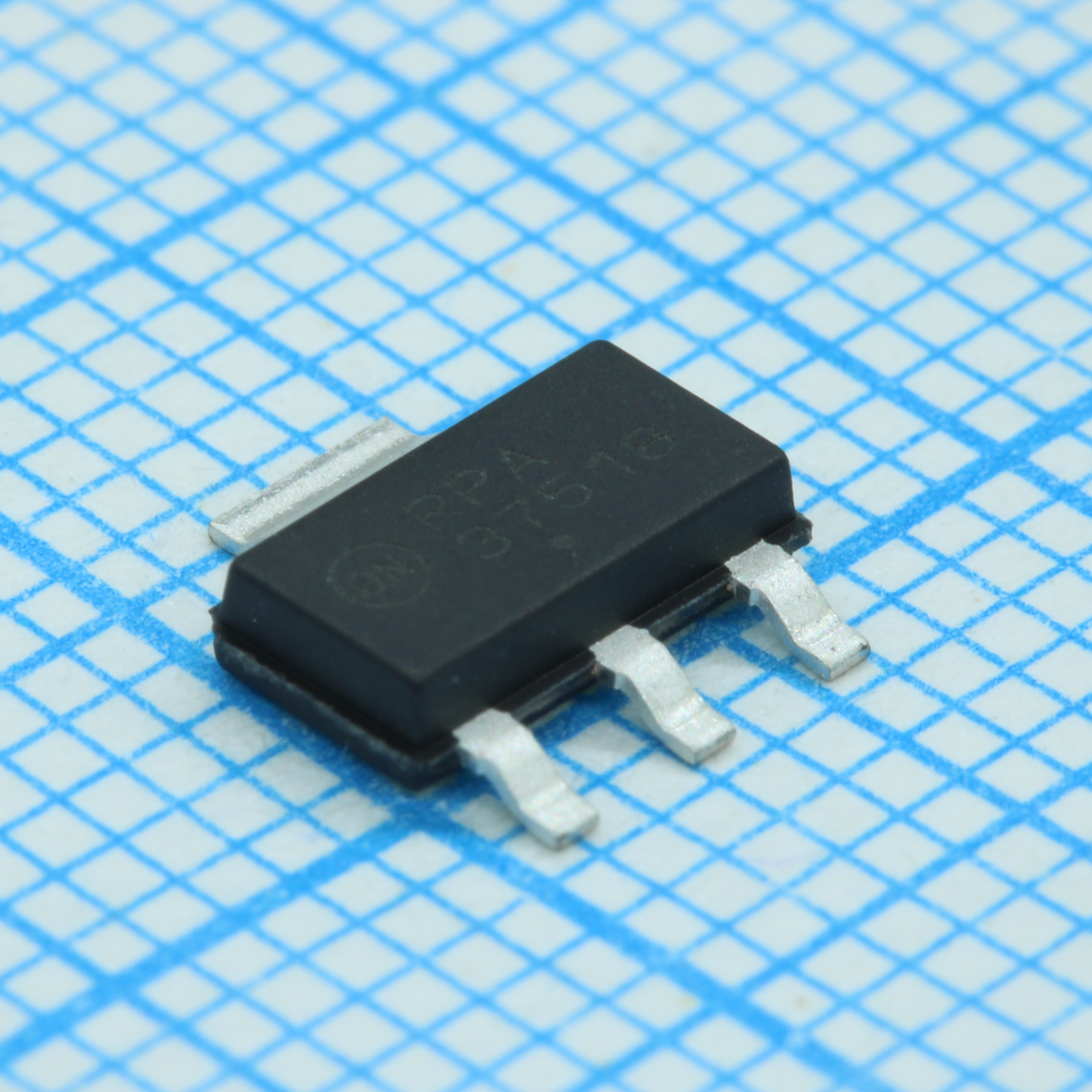

Транзистор полевой MOSFET P-канальный от APEC. Работает при напряжении до 30 В, токе до 6 А и мощности 2,7 Вт, выпускается в корпусе SOT-223. Подходит для коммутации нагрузки и управления питанием в промышленной автоматике и бытовой электронике.
Технические характеристики
| Корпус | SOT-223 |
| Тип монтажа | SMD |
| Время спада | 9.3ns typ |
| Время нарастания | 7.7ns typ |
| Артикул | AP9435GK-HF |
| Без галогенов | Да |
| Производитель | Advanced Power Electronics Corp. |
| Корпус | SOT-223 |
| Чувствительность к ЭСР | Да |
| Соотв. RoHS | Да |
| Transistor type | P-Channel Enhancement Mode MOSFET |
| Вх. емкость | 570pF typ, 912pF max |
| Полный заряд затвора | 8nC typ, 16nC max |
| Заряд затвор-исток | 1.5nC typ |
| Выходная емкость | 80pF typ |
| Время задержки включения | 6.6ns typ |
| Напряжение затвор-исток | +20V |
| Время задержки выключения | 22ns typ |
| Напряжение сток-исток | -30V |
| Импульсный ток стока | -20A |
| On resistance vgs 10v | 50mΩ max |
| On resistance vgs 4v5 | 100mΩ max |
| Время обратного восстановления | 18ns typ |
| Gate threshold voltage | -1V to -3V |
| Коэффициент снижения мощности | 0.02W/°C |
| Заряд обратного восстановления | 10nC typ |
| Общая рассеиваемая мощность | 2.7W |
| Тип упаковки | Туба/Лента |
| Прямая крутизна | 4S typ |
| Gate drain miller charge | 4nC typ |
| Диап. темп. хр. | -55 to 150°C |
| Capacitance test frequency | 1MHz |
| Gate source leakage current | ±100nA max |
| Длительный ток стока 25°C | -6A |
| Continuous drain current 70c | -4.8A |
| Drain source leakage current | -1µA max |
| Обратная проходная емкость | 75pF typ |
| Описание (англ.) | Field-effect transistor, P-channel, 30 V, 6 A, 2.7 W |
| Напряжение пробоя сток-исток | -30V |
| Drain source leakage current 70c | -25µA max |
| Source drain diode forward voltage | -1.2V max |
| Тепловое сопротивление переход-среда | 45°C/W (1 in² copper pad); 120°C/W (min copper pad) |
| Диапазон темп. перехода | -55 to 150°C |
