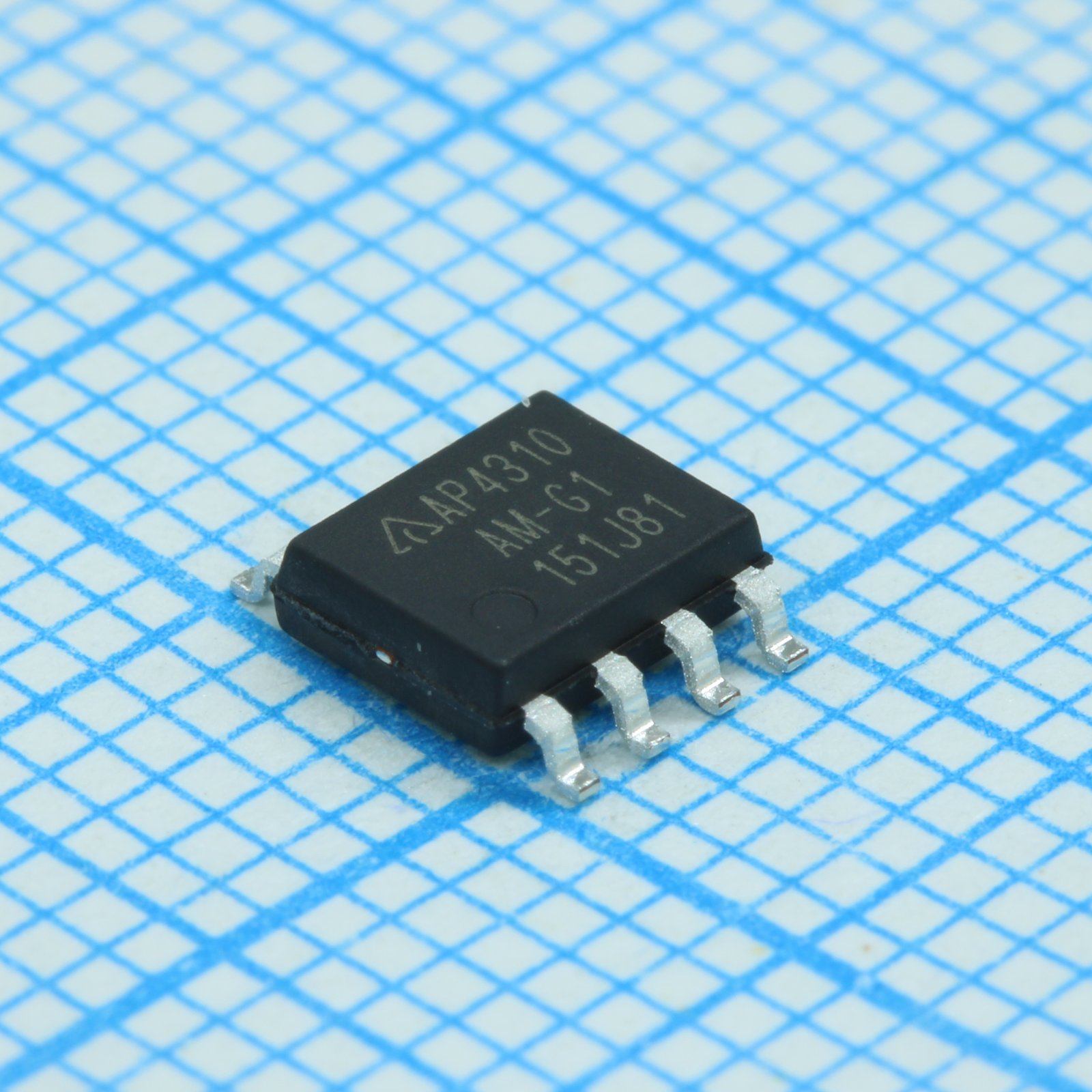

Микросхемы импортные / Разное / Микросхема AP4310AMTR-G1 / SO8-150
У поставщика
ПроизводительDIODES
КатегорияМикросхемы прочие
У поставщиков
2 168 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:2 168 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 48 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 14,57 |
| от 146 | 12,91 |
| от 292 | 11,53 |
| от 583 | 10,48 |
| от 1 165 | 9,71 |
Описание
Микросхема AP4310AMTR-G1 производства Diodes Incorporated представляет собой интегральную схему управления питанием. Компонент объединяет в одном корпусе SO8-150 функции источника опорного напряжения и двух операционных усилителей. Предназначен для использования в импульсных источниках питания, светодиодных драйверах и системах управления питанием, обеспечивая стабилизацию и обратную связь.
Технические характеристики
| RoHS | Да |
| Тип | Voltage Reference |
| ЭСР HBM | ≥2000V |
| Корпус | SO-8 |
| Упаковка | Tape & Reel |
| Тип монтажа | SMD |
| Без свинца | Да |
| Кол-во выводов | 8 |
| Описание | Dual Op Amp and Voltage Reference |
| Артикул | AP4310AMTR-G1 |
| Без галогенов | Да |
| Допуск, % | 0,5 |
| Без сурьмы | Да |
| Lead temperature | +260°C |
| Количество в упаковке | 4000 |
| Рассеиваемая мощность | 500mW |
| Опорное напряжение | 2.5V |
| Темп. диапазон | -40 to +105°C |
| Макс. ток питания | 0.25mA |
| Ток пит. тип. | 0.15mA |
| Макс. напр. пит. | 36V |
| Мин. напр. пит. | 3V |
| Opamp slew rate min | 0.2V/μs |
| Opamp slew rate typ | 0.5V/μs |
| Напряжение, В | 2.5 V |
| Supply current max 30v | 0.30mA |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Reference voltage max 25c | 2.51V |
| Reference voltage min 25c | 2.49V |
| Reference sink current max | 80mA |
| Reference sink current min | 0.05mA |
| Макс. напряжение питания | 40V |
| Opamp large signal gain min | 85dB |
| Opamp large signal gain typ | 100dB |
| Reference dynamic impedance | 0.5Ω |
| Допуск опор. напр. | ±0.4% |
| Opamp1 input bias current max | 150nA |
| Opamp1 input bias current typ | 20nA |
| Opamp2 input bias current max | 150nA |
| Opamp2 input bias current typ | 20nA |
| Opamp output current sink min | 5mA |
| Opamp output current sink typ | 20mA |
| Reference cathode current max | 100mA |
| Reference min cathode current | 0.05mA |
| Opamp2 input voltage range max | VCC-1.5V |
| Opamp2 input voltage range min | 0V |
| Opamp input offset voltage typ | 0.5mV |
| Opamp unity gain bandwidth min | 0.7MHz |
| Opamp unity gain bandwidth typ | 1.0MHz |
| Opamp2 input offset current max | 30nA |
| Opamp2 input offset current typ | 2nA |
| Opamp output current source min | 20mA |
| Opamp output current source typ | 40mA |
| Reference voltage max full temp | 2.52V |
| Reference voltage min full temp | 2.48V |
| Opamp input offset voltage drift | 7μV/°C |
| Opamp input voltage range abs max | -0.3V to VCC+0.3V |
| Operating ambient temperature max | +105°C |
| Operating ambient temperature min | -40°C |
| Opamp input offset voltage max 25c | 3mV |
| Opamp output voltage swing low max | 100mV |
| Opamp output voltage swing low typ | 17mV |
| Макс. темп. перехода | +150°C |
| Opamp output voltage swing high min | 27V |
| Opamp output voltage swing high typ | 28V |
| Opamp2 input differential voltage max | 40V |
| Opamp common mode rejection ratio min | 70dB |
| Opamp common mode rejection ratio typ | 85dB |
| Reference voltage deviation full temp | 24mV |
| Opamp power supply rejection ratio min | 70dB |
| Opamp power supply rejection ratio typ | 90dB |
| Opamp input offset voltage max full temp | 5mV |
