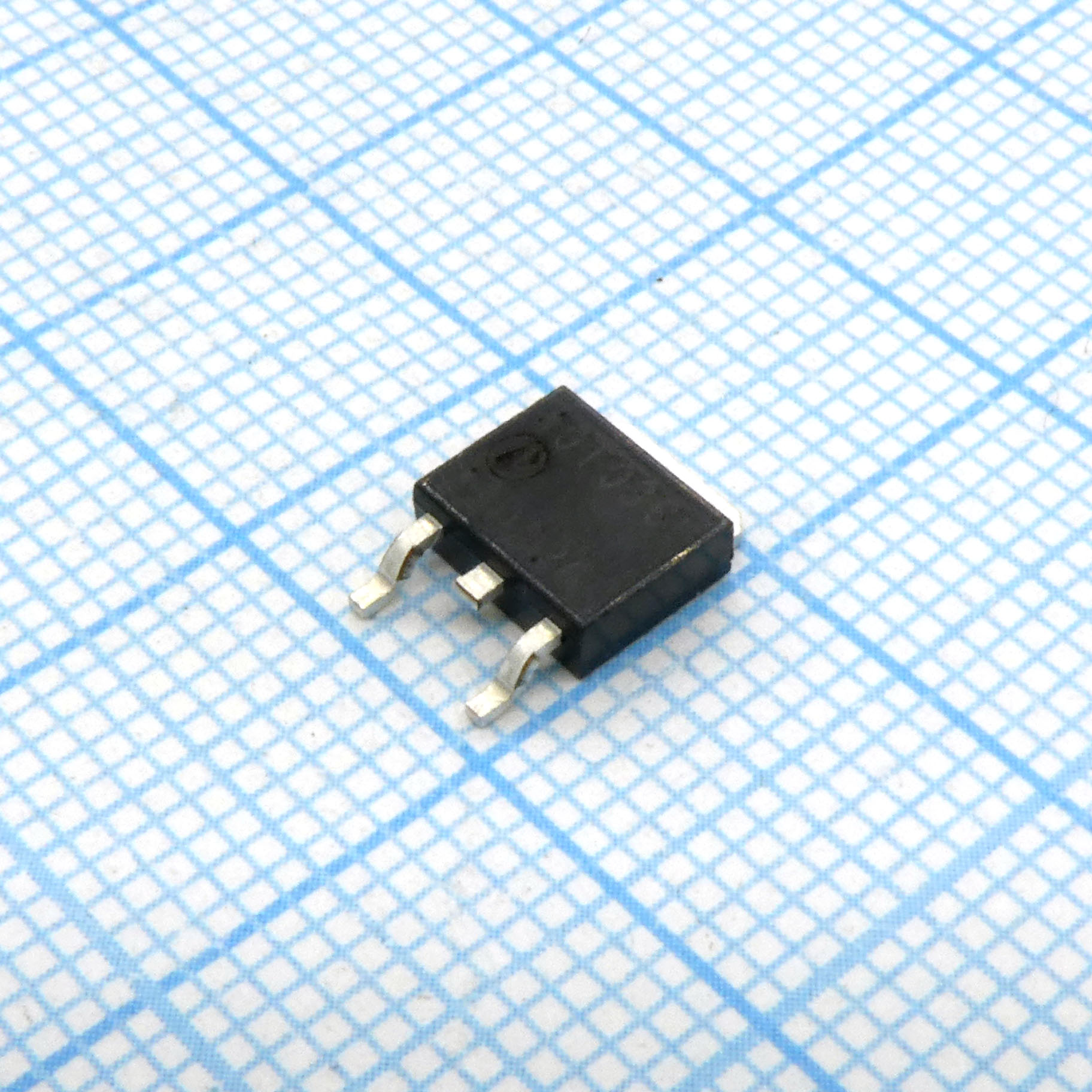

Транзистор полевой MOSFET N-канальный 30В 28А 31.25Вт
У поставщика
ПроизводительAPEC
КатегорияТранзисторы
У поставщиков
240 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:240 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 34 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 21,07 |
| от 100 | 18,94 |
| от 200 | 17,19 |
| от 400 | 15,86 |
| от 800 | 14,87 |
Описание
Транзистор полевой MOSFET N-канальный от APEC. Работает при напряжении до 30 В, токе до 28 А и мощности 31,25 Вт, выпускается в корпусе TO-252. Подходит для импульсных источников питания и цепей управления нагрузкой в промышленной автоматике.
Технические характеристики
| Корпус | TO-252 (DPAK) |
| Тип монтажа | SMD |
| Время спада | 5ns typ |
| Время нарастания | 62ns typ |
| Без галогенов | Да |
| Корпус | TO-252 |
| Соотв. RoHS | Да |
| Drain current 25c | 28A |
| Заряд сток-затвор | 6nC typ |
| Вх. емкость | 655pF typ |
| On resistance 10v | 25mΩ max |
| On resistance 4v5 | 45mΩ max |
| Рассеиваемая мощность | 31.25W |
| Полный заряд затвора | 9nC typ |
| Drain current 100c | 18A |
| Заряд затвор-исток | 2.5nC typ |
| Выходная емкость | 145pF typ |
| Время задержки включения | 6ns typ |
| Время задержки выключения | 16ns typ |
| Напряжение сток-исток | 30V |
| Импульсный ток стока | 95A |
| Forward voltage diode | 1.3V max |
| Pulsed source current | 95A |
| Напряжение затвор-исток макс. | ±25V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Прямая крутизна | 20S typ |
| Continuous source current | 28A |
| Диап. темп. хр. | -55 to 150°C |
| Пороговое напряжение затвора макс. | 3V |
| Пороговое напряжение затвора мин. | 1V |
| Gate source leakage current | ±100nA max |
| Drain source leakage current | 10μA max |
| Обратная проходная емкость | 95pF typ |
| Описание (англ.) | Field-effect transistor, N-channel, 30V 28A |
| Тепловое сопр. переход-корпус | 4°C/W |
| Диапазон темп. перехода | -55 to 150°C |
| Thermal resistance junction ambient pcb | 62.5°C/W |
| Thermal resistance junction ambient free air | 110°C/W |
