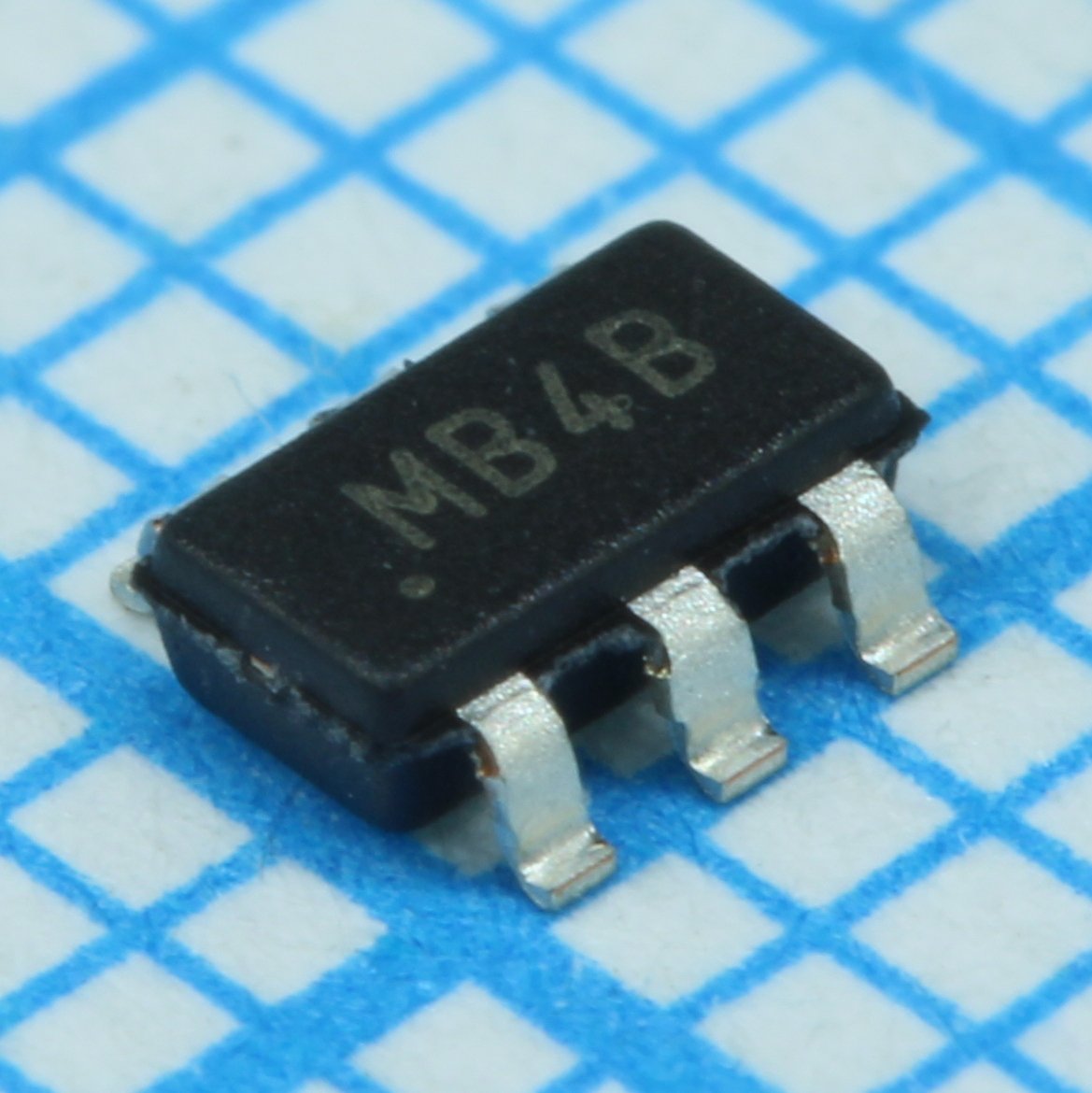

ШИМ контроллер 350мА 60кГц...70кГц 6-Pin SOT-26 лента на катушке
У поставщика
ПроизводительDIODES
КатегорияШИМ-контроллеры
У поставщиков
657 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:657 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 62 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,41 |
| от 58 | 10,74 |
| от 115 | 9,94 |
| от 230 | 9,03 |
| от 460 | 8,23 |
Описание
ШИМ-контроллер от DIODES для импульсных источников питания. Работает на частоте 60–70 кГц, выходной ток до 350 мА, выполнен в компактном корпусе SOT-26. Применяется в блоках питания бытовой электроники и зарядных устройствах.
Технические характеристики
| ESD (мм) | 300V |
| ЭСР HBM | 3000V |
| Корпус | SOT26 |
| Тип монтажа | SMD |
| Без свинца | Да |
| Кол-во выводов | 6 |
| Описание | Cost Effective Green PWM Controller |
| Артикул | AP3103AKTR-G1 |
| Uvlo on max | 16.5V |
| Uvlo on min | 14.5V |
| Uvlo on typ | 15.5V |
| Vcc ovp max | 30V |
| Vcc ovp min | 27V |
| Vcc ovp typ | 28.5V |
| Без галогенов | Да |
| Leb time max | 350ns |
| Leb time min | 150ns |
| Leb time typ | 250ns |
| Uvlo off max | 9.6V |
| Uvlo off min | 7.6V |
| Uvlo off typ | 8.6V |
| Без сурьмы | Да |
| Vcc clamp min | 31V |
| Vcc clamp typ | 34V |
| Соотв. RoHS | Да |
| Focp voltage max | 1.95V |
| Focp voltage min | 1.65V |
| Focp voltage typ | 1.8V |
| Vcc maintain max | 10.7V |
| Vcc maintain min | 9.7V |
| Vcc maintain typ | 10.2V |
| Fb to cs ratio max | 3.5V/V |
| Fb to cs ratio min | 2.5V/V |
| Fb to cs ratio typ | 3V/V |
| Max duty cycle max | 80% |
| Max duty cycle min | 70% |
| Max duty cycle typ | 75% |
| Макс. напр. пит. | 25V |
| Мин. напр. пит. | 10V |
| Delay to output max | 100ns |
| Gate output low max | 1V |
| Soft start time max | 8ms |
| Soft start time min | 3ms |
| Soft start time typ | 5ms |
| Startup current max | 25μA |
| Startup current min | 2μA |
| Startup current typ | 5μA |
| Gate output high min | 8V |
| Gate rising time max | 250ns |
| Gate rising time typ | 150ns |
| Fb source current max | -0.25mA |
| Fb source current min | -0.75mA |
| Fb source current typ | -0.5mA |
| Gate falling time max | 100ns |
| Gate falling time typ | 50ns |
| Fb input impedance max | 13kΩ |
| Fb input impedance min | 7kΩ |
| Fb input impedance typ | 10kΩ |
| Frequency dithering max | ±8% |
| Frequency dithering min | ±4% |
| Frequency dithering typ | ±6% |
| Gate output current max | 350mA |
| Макс. темп. хр. | +150°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Gate output clamping max | 15V |
| Gate output clamping min | 11V |
| Gate output clamping typ | 13V |
| Green mode frequency max | 30kHz |
| Green mode frequency min | 20kHz |
| Power dissipation at 25c | 500mW |
| Oscillation frequency max | 70kHz |
| Oscillation frequency min | 60kHz |
| Oscillation frequency typ | 65kHz |
| Макс. напряжение питания | 30V |
| Fb green mode threshold typ | 2V |
| Hiccup protection delay typ | 25μs |
| Operating supply current max | 2.0mA |
| Operating supply current min | 0.6mA |
| Operating supply current typ | 1.2mA |
| Описание (англ.) | Current Mode PWM Controller 350mA 60kHz to 70kHz 6-Pin SOT-26 T/R |
| Current sense max voltage max | 0.900V |
| Current sense max voltage min | 0.800V |
| Current sense max voltage typ | 0.850V |
| Fb zero duty input voltage max | 1.8V |
| Fb zero duty input voltage min | 1.3V |
| Fb zero duty input voltage typ | 1.55V |
| Frequency voltage stability max | 3% |
| Макс. темп. перехода | +150°C |
| Мин. темп. перехода | -40°C |
| Short circuit protection delay max | 40ms |
| Short circuit protection delay min | 22ms |
| Short circuit protection delay typ | 32ms |
| Frequency temperature stability max | 5% |
| Термосопротивление переход-среда | 250°C/W |
