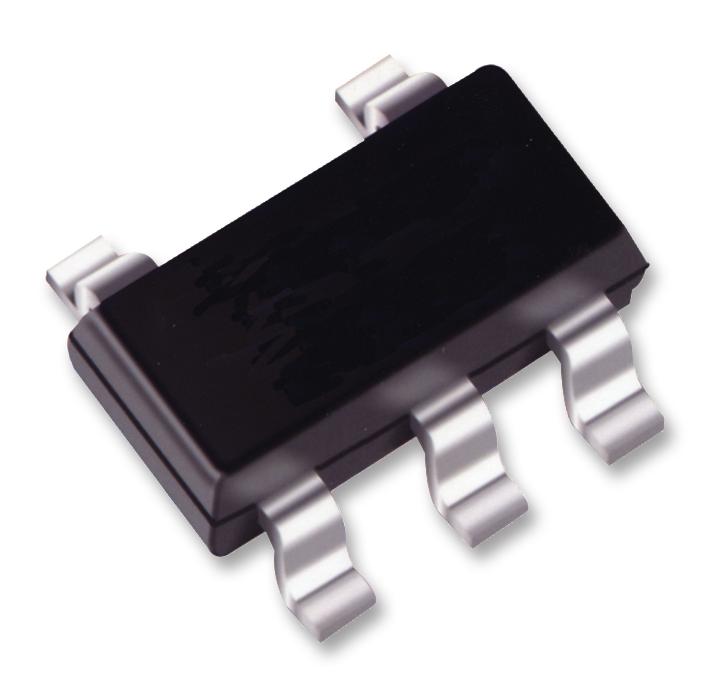

Микросхемы импортные / Разное / Микросхема AP3015KTR-G1
У поставщика
ПроизводительDIODES
КатегорияМикросхемы прочие
У поставщиков
1 286 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:1 286 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 26 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 26,93 |
| от 73 | 24,43 |
| от 145 | 22,36 |
| от 289 | 20,79 |
| от 577 | 19,62 |
Описание
Микросхема AP3015KTR-G1 от DIODES Incorporated представляет собой высокоэффективный DC/DC-преобразователь. Компонент предназначен для питания светодиодов и может использоваться в качестве повышающего или понижающего стабилизатора тока. Микросхема отличается встроенным силовым ключом и компактным исполнением, что делает её удобной для применения в портативных устройствах и системах подсветки.
Технические характеристики
| Тип | DC-DC converter |
| Ток, А | 0.5 А |
| Корпус | SOT-23-5 |
| Тип монтажа | SMD |
| Ток отключения | <1uA |
| Макс. вх. напр. | 12V |
| Мин. входное напряжение | 1.2V |
| Макс. выходное напряжение | 34V |
| Switch off time max | 1.5us |
| Switch off time typ | 400ns |
| ESD HBM | 3000V |
| Feedback voltage max | 1.255V |
| Feedback voltage min | 1.205V |
| Feedback voltage typ | 1.23V |
| Shutdown pin current | 2uA to 12uA |
| Напряжение, В | 12 В |
| Feedback bias current | 30nA to 80nA |
| Макс. ток покоя | 30uA |
| Ток покоя тип. | 17uA |
| Output line regulation | 0.05%/V to 0.1%/V |
| Shutdown threshold low | 0.25V |
| Switch leakage current | 0.01uA to 5uA |
| Shutdown threshold high | 0.9V |
| Макс. темп. хр. | 150C |
| Мин. темп. хр. | -65C |
| Input voltage min ap3015a | 1.0V |
| Макс. раб. темп. | 85C |
| Мин. раб. темп. | -40C |
| Температура пайки выводов | 260C |
| Switching current limit max | 400mA |
| Switching current limit min | 300mA |
| Switching current limit typ | 350mA |
| Switch saturation voltage max | 300mV |
| Switch saturation voltage typ | 200mV |
| Feedback comparator hysteresis | 8mV |
| Switching current limit ap3015a max | 125mA |
| Switching current limit ap3015a min | 75mA |
| Switching current limit ap3015a typ | 100mA |
| Тепл. сопр. переход-корпус | 52C/W |
| Switch saturation voltage ap3015a max | 120mV |
| Switch saturation voltage ap3015a typ | 70mV |
| Термосопротивление переход-среда | 265C/W |
