DC-DC преобразователь напряжения понижающий вход 4.5..18В один выход 0.6-13V 3A
У поставщика
ПроизводительCHIPOWN
КатегорияМикросхемы
У поставщиков
7 158 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:6 841 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,74 |
| от 291 | 11,86 |
| от 485 | 10,80 |
| от 805 | 9,95 |
| от 1 349 | 9,37 |
Склад 13
В наличии:317 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 42 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 17,05 |
| от 129 | 15,19 |
| от 258 | 13,64 |
| от 515 | 12,44 |
| от 1 029 | 11,58 |
Описание
Понижающий DC-DC преобразователь от CHIPOWN преобразует входное напряжение от 4,5 до 18 В в стабильные 0,6–13 В. Микросхема рассчитана на выходной ток до 3 А и выпускается в компактном корпусе Micro6 (SOT23-6L). Подходит для построения источников питания в бытовой электронике и портативных устройствах.
Технические характеристики
| Min on time | 100ns |

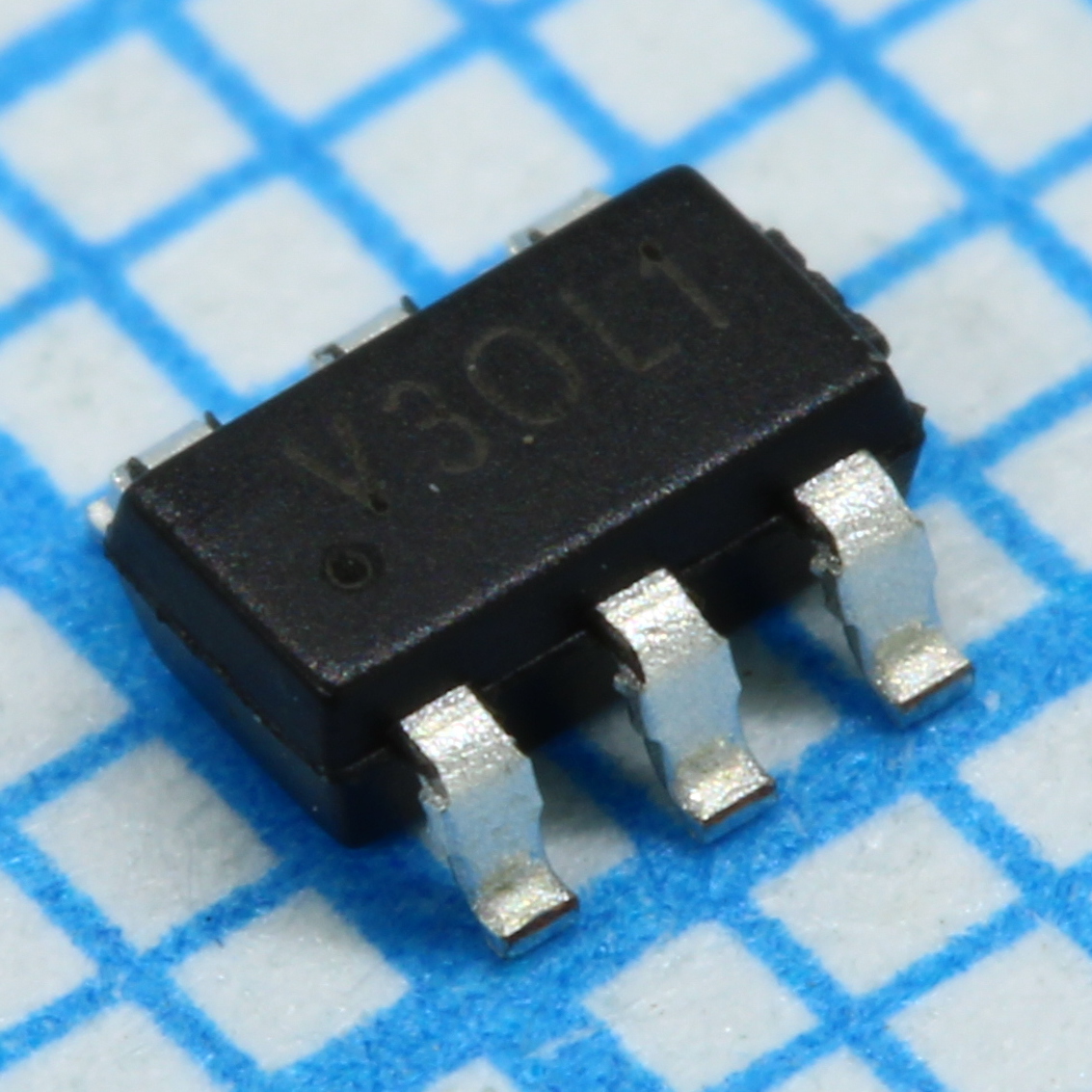

| Артикул | AP2973TC-A1 |
| Производитель | Chipown |
| Тип упаковки | SOT23-6L |
| Корпус | Micro6 (SOT23 6L) |
| Ограничение тока | 4.5A |
| Тип монтажа | SMD |
| Макс. рабочий цикл | 90% |
| Время мягкого пуска | 1ms |
| Uvlo hysteresis | 50mV |
| Напряжение обратной связи | 0.6V |
| Ток отключения | 1μA |
| Тепловая защита | 160°C |
| Макс. вх. напр. | 18V |
| Мин. входное напряжение | 4.5V |
| Ток покоя | 410μA |
| Макс. вых. ток | 3A |
| Макс. выходное напряжение | 13V |
| Мин. вых. напряжение | 0.6V |
| En threshold rising | 1.6V |
| Частота перекл. | 500kHz |
| En threshold falling | 0.4V |
| Recommended inductor | 4.7μH |
| Uvlo threshold rising | 4.2V typ |
| Input capacitor typical | 10μF MLCC |
| Low side fet resistance | 50mΩ |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| High side fet resistance | 70mΩ |
| Output capacitor typical | 22μF MLCC |
| Feedback voltage accuracy | ±1.5% |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Описание (англ.) | DC-DC 4.5V to 18V Step Down Single-Out 0.6V to 13V 3A |
| Тепловое сопр. переход-корпус | 40°C/W |
| Тепловое сопротивление переход-среда | 160°C/W |
