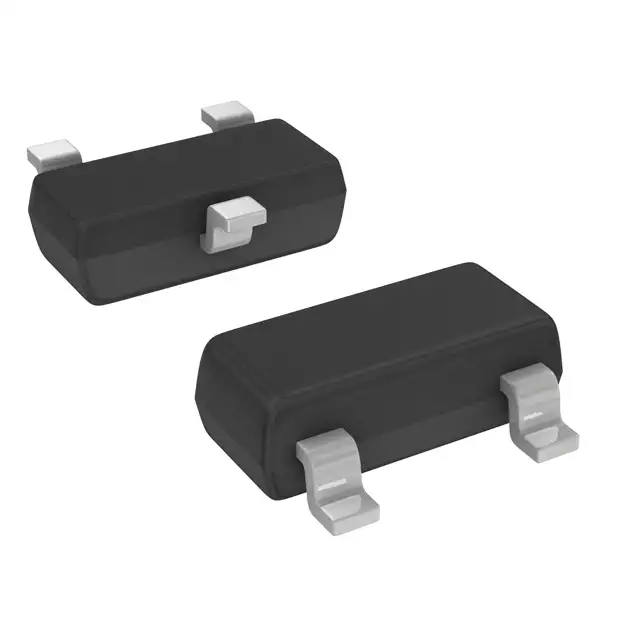

Ic pwr sw usb switch sot23 AP2331SA-7
У поставщика
ПроизводительDIODES
У поставщиков
5 248 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:5 248 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 74 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 9,34 |
| от 631 | 8,28 |
| от 1 261 | 7,58 |
| от 3 000 | 6,96 |
| от 6 000 | 6,58 |
Описание
Микросхема AP2331SA-7 от DIODES — это одноканальный силовой ключ с ограничением тока. Работает при напряжении до 5,5 В и обеспечивает нагрузку до 0,2 А, выпускается в компактном корпусе SOT-23. Применяется в USB-коммутации и защите портов в портативной и бытовой электронике.
Технические характеристики
| Green | Да |
| ESD (мм) | 300V |
| ЭСР HBM | 3kV |
| Корпус | SOT23, SC59, U-DFN2020-3 |
| Тип монтажа | SMD |
| Без свинца | Да |
| Время включения | 0.7ms typical |
| Ограничение тока | 0.4A typical, 0.3A min, 0.5A max |
| On resistance | 250mΩ typical, 100mΩ min, 350mΩ max |
| UL признан | Да |
| Соотв. RoHS | Да |
| Uvlo threshold | 2.35V min, 2.65V max |
| Описание | Power Switch ICs - Power Distribution USB Power Switch,SOT Switch,SOT23,3K |
| Ток покоя | 85µA typical, 125µA max |
| Макс. вых. ток | 0.2A |
| Диап. вх. напр. | 2.7V to 5.2V |
| Iec60950 1 certified | Да |
| Ток КЗ | 0.4A typical, 0.3A min, 0.5A max |
| Обратный ток утечки | 0.01µA typical, 0.10µA max |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Диапазон темп. окр. | -40°C to +85°C |
| Диап. темп. хр. | -65°C to +150°C |
| Thermal shutdown threshold | 150°C |
| Гистерезис тепловой защиты | 20°C |
| Описание (англ.) | Single Channel 0.2 A Current-Limited Load Switch - SOT-23 |
| Deglitch time reverse current | 0.7ms typical, 0.5ms min, 1.0ms max |
| Reverse current trigger point | 0.25A typical, 0.20A min |
| Output over voltage trip point | 5.3V min, 5.6V max |
| Output over voltage debounce time | 15µs |
| Рабочая температура | -40°C ~ 85°C (TA) |
| Thermal resistance junction to ambient sc59 | 255°C/W |
| Thermal resistance junction to ambient sot23 | 215°C/W |
| Thermal resistance junction to ambient udfn2020 3 | 180°C/W |
| Тип | AP2331SA-7 |
