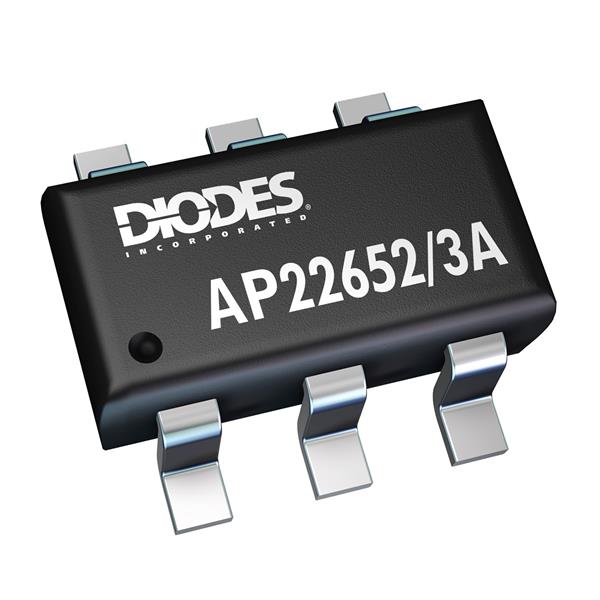

USB ключ силовой одиночный 5.5В 0.125A...2.665A 6-Pin SOT-26 лента на катушке
У поставщика
ПроизводительDIODES
У поставщиков
909 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:909 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,83 |
| от 74 | 12,83 |
| от 147 | 11,85 |
| от 293 | 11,07 |
| от 586 | 10,68 |
Описание
Силовой ключ USB от DIODES для защиты и управления питанием. Работает при напряжении до 5.5 В и поддерживает ток от 0.125 до 2.665 А. Выпускается в компактном корпусе SOT-23-6 на ленте. Применяется в портативной и бытовой электронике, где требуется надёжное включение и отключение USB-устройств.
Технические характеристики
| ESD CDM | 500V |
| ЭСР HBM | 2kV |
| Корпус | SOT-23-6 |
| Упаковка | Tape and Reel |
| Тип монтажа | SMD |
| Без свинца | Да |
| Кол-во выводов | 6 |
| Описание | Precision Adjustable Current-Limited Power Switch |
| Enable type | Active High |
| Артикул | AP22653AW6-7 |
| Без галогенов | Да |
| Channel count | 1 |
| Соотв. RoHS | Да |
| Номер файла UL | E322375 |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 3.0V |
| Fault blanking time | 6ms |
| Input capacitor min | 0.1µF |
| Мин. выходной конденсатор | 10µF |
| Output capacitor usb | 120µF |
| Rlim recommended max | 210kΩ |
| Rlim recommended min | 10kΩ |
| Current limit accuracy | ±10% |
| Fault sink current max | 25mA |
| Esd iec61000 4 2 output | 15kV |
| Ilim source current max | 1mA |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Current limit protection | Latch-Off |
| Макс. темп. перехода | +150°C |
| Soft start rise time typ | 0.5ms |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Max continuous load current | 2.1A |
| Adjustable current limit max | 2665mA |
| Adjustable current limit min | 125mA |
| Описание (англ.) | USB Power Switch Single 5.5V 0.125A to 2.665A 6-Pin SOT-26 T/R |
| Short circuit response time typ | 5µs |
| Current limit accuracy 1735mA rlim 15k | ±7% |
| Absolute max voltage in out fault ilim en | -0.3V to +6.0V |
