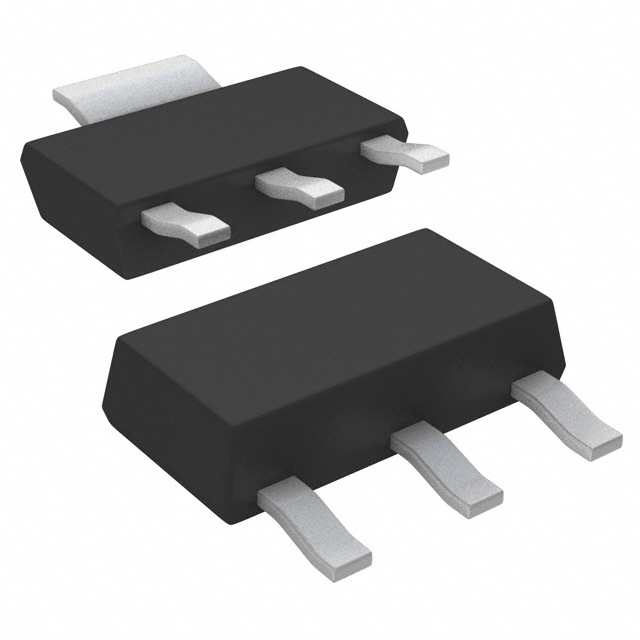

Импульсный стабилизатор напряжения регулируемый AP1117EG-13 / SOT-223
У поставщика
ПроизводительDIODES
КатегорияDC-DC Преобразователи
У поставщиков
4 259 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:4 259 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 174 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,43 |
| от 77 | 3,98 |
| от 128 | 3,57 |
| от 255 | 3,28 |
| от 510 | 3,05 |
Описание
AP1117EG-13 — регулируемый импульсный стабилизатор напряжения от DIODES. Выполнен в компактном корпусе SOT-223, что удобно для поверхностного монтажа. Предназначен для обеспечения стабильного выходного напряжения в цепях питания различной электронной аппаратуры. Отличается низким падением напряжения и встроенной защитой от перегрузок.
Технические характеристики
| Tab | VOUT |
| Вывод 1 | Adj (GND) |
| Вывод 2 | VOUT |
| Вывод 3 | VIN |
| Статус | NOT RECOMMENDED FOR NEW DESIGN |
| Корпус | SOT223 |
| Тип монтажа | SMD |
| Без свинца | Да |
| Кол-во выводов | 3 |
| Описание | 1A Dropout Positive Adjustable or Fixed-Mode Regulator |
| Артикул | AP1117EG-13 |
| Replacement | AZ1117C/E |
| Применение | PC Peripheral, Communication, Consumer Equipment, VGA cards, High-speed bus termination, Low current 3.3V logic supply |
| Без галогенов | Да |
| Без сурьмы | Да |
| Соотв. RoHS | Да |
| Мин. ток ограничения | 1.1A |
| Опорное напряжение | 1.250V |
| Макс. вых. ток | 1A |
| Dropout voltage max | 1.4V |
| Dropout voltage typ | 1.3V |
| Input capacitor min | 4.7µF |
| Диап. вх. напр. | 6.4V to 18V |
| Макс. регулировка линии | 0.2% |
| Мин. выходной конденсатор | 4.7µF |
| Диап. вых. напр. | 1.25V to 5.0V |
| Ripple rejection max | 70dB |
| Ripple rejection typ | 60dB |
| Макс. опорное напряжение | 1.275V |
| Мин. опорное напряжение | 1.225V |
| Температурная стабильность | 0.5% |
| Варианты выходного напряжения | 1.5V, 1.8V, 2.5V, 3.3V, 5.0V, Adjustable |
| Thermal regulation max | 0.040%/W |
| Thermal regulation typ | 0.008%/W |
| Input capacitor esr max | 0.5Ω |
| Input capacitor esr min | 0.15Ω |
| Load regulation adj max | 1% |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Dropout voltage at 800mA | 1.2V |
| Load regulation 1.5V max | 15mV |
| Load regulation 1.8V max | 18mV |
| Load regulation 2.5V max | 25mV |
| Load regulation 3.3V max | 33mV |
| Load regulation 5.0V max | 50mV |
| Minimum load current max | 10mA |
| Minimum load current typ | 5mA |
| Output capacitor esr max | 0.5Ω |
| Output capacitor esr min | 0.15Ω |
| Абс. макс. вх. напр. | 18V |
| Input voltage absolute min | -0.3V |
| Макс. температура перехода | +150°C |
| Описание (англ.) | LDO Regulator Pos 1.25V to 5V 1A 4-Pin(3+Tab) SOT-223 T/R |
| Input output differential min | 1.3V |
| Recommended cin cout below 0c | 22µF |
| Макс. темп. перехода | +125°C |
| Мин. темп. перехода | 0°C |
| Тепл. сопр. переход-корпус | 15°C/W |
| Рабочая температура | -20°C ~ 125°C |
| Термосопротивление переход-среда | 107°C/W |
| Operating junction temperature industrial max | +125°C |
| Operating junction temperature industrial min | -40°C |
