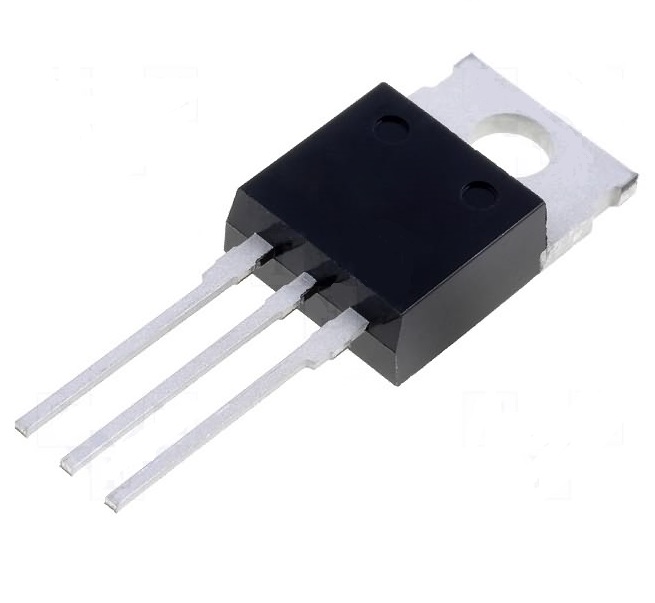

Транзистор полевой AOT1N60 TO220
Нет в наличии
Описание
Полевой N-канальный MOSFET-транзистор AOT1N60 от ALPHA & OMEGA Semiconductor. Выполнен в корпусе TO-220, рассчитан на низкое сопротивление затвора и малые времена переключения — типовые значения tr и tf не превышают 6,7 и 11,5 нс соответственно. Подходит для импульсных источников питания и преобразователей в промышленной автоматике.
Технические характеристики
| Тип | N-Channel MOSFET |
| Макс. заряд затвора | 8nC |
| Тип. заряд затвора | 6.1nC |
| Rg max | 5.3Ω |
| Rg min | 2.8Ω |
| Rg typ | 3.5Ω |
| Макс. TF | 15ns |
| Tf тип. | 11.5ns |
| Макс. Tj | 150°C |
| Макс. TR | 8ns |
| Tr тип. | 6.7ns |
| Gfs тип. | 0.9S |
| Корпус | TO-220 |
| Qgd max | 4nC |
| Qgd тип. | 3.1nC |
| Qgs max | 2nC |
| Qgs тип. | 1.3nC |
| Qrr max | 0.76µC |
| Qrr тип. | 0.63µC |
| Макс. время обратного восстановления | 137ns |
| Trr тип. | 114ns |
| Макс. Vds | 600V |
| Vfd max | 1V |
| Vfd typ | 0.65V |
| Макс. Vgs | ±30V |
| Ciss max | 160pF |
| Ciss min | 100pF |
| Тип. Ciss | 130pF |
| Coss max | 17.5pF |
| Coss min | 11pF |
| Coss тип. | 14.5pF |
| Crss max | 2.2pF |
| Crss min | 1.4pF |
| Тип. Crss | 1.8pF |
| Тип монтажа | THT |
| Макс. Tstg | 150°C |
| Мин. Tstg | -55°C |
| Ток стока импульсный | 4A |
| Pd derate | 0.3W/°C |
| Rthcs typ | 0.5°C/W |
| Rthja max | 65°C/W |
| Rthja typ | 55°C/W |
| Rthjc max | 3°C/W |
| Rthjc typ | 2°C/W |
| Td on max | 12ns |
| Td(вкл) тип. | 10ns |
| Pd макс. 25°C | 41.7W |
| Td off max | 25ns |
| Td(выкл) тип. | 20ns |
| Vgs порог макс. | 4.5V |
| Vgs порог мин. | 3V |
| Vgs(th) тип. | 4.1V |
| Артикул | AOT1N60 |
| Id avalanche | 1A |
| Vds max 150c | 700V |
| EAR повторяющийся | 15mJ |
| Dvdt peak diode | 5V/ns |
| Одиночный импульс EAS | 30mJ |
| Lead solder temp | 300°C |
| Ток стока непрерывный 25C | 1.3A |
| Rds on max vgs10v | 9Ω |
| Rds on typ vgs10v | 7.5Ω |
| Непрерывный ток 100°C | 0.9A |
