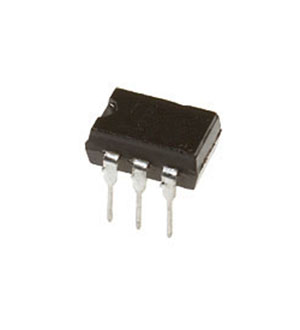

АОТ166Б, оптопара (08-10г.)
У поставщика
ПроизводительПротон
У поставщиков
1 шт.
Норм. уп.: 20
Цены поставщиков
Склад 12
В наличии:1 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 60 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 71,42 |
| от 20 | 46,16 |
| от 200 | 38,08 |
Описание
Оптопара АОТ166Б производства компании «Протон» — это оптрон с AC-входом на двух встречно-параллельных светодиодах и выходным n-p-n фототранзистором. Компонент доступен в корпусах DIP6 и DIP6SMD, обеспечивает изоляцию до 1500 В и типовой коэффициент передачи тока 300%. Подходит для гальванической развязки цепей в промышленной автоматике и блоках питания.
Технические характеристики
| Тип | optocoupler |
| Тип монтажа | сквозное отверстие, smd |
| Компонент | АОТ166Б |
| Тип входа | AC (dual antiparallel LEDs) |
| Тип выхода | n-p-n phototransistor |
| Package dip | DIP6 |
| Package smd | DIP6SMD |
| Задержка включения | 4μs typ |
| Задержка выключения | 14μs typ |
| Напр. изоляции | 1500V |
| Макс. вых. ток | 2mA |
| Макс. выходное напряжение | 9V |
| Мин. вых. напряжение | -0.5V |
| Coupling capacitance | 3pF |
| Сопр. изоляции | 1e11Ω |
| Input forward voltage | 1.5V at 1mA |
| Температура пайки | 235°C ±5°C for 2s at 2.5mm from case |
| Current transfer ratio | 300% typ at 1mA input, 5V |
| Ток утечки вых. | 100μA at 5V |
| Input current max pulse | 100mA (10μs) |
| Input current sensitivity | 0.5mA (group Б) |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -45°C |
| Output saturation voltage | 0.4V at Iin=0.5mA, Iout=2mA |
| Input current max continuous | 10mA |
| Количество каналов | 1 |
| При входном токе Iвх.,мА | 1 |
| Коэффициент передачи тока CTR,% | 300 |
| Постоянное прямое входное напряжение Uвх.,В | 1.2 |
