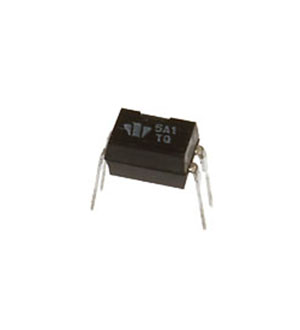

АОТ165А1, (=5П27) оптопара
У поставщика
ПроизводительПротон
У поставщиков
280 шт.
Норм. уп.: 30
Цены поставщиков
Склад 12
В наличии:280 шт
Срок поставки: до недели
Норм. уп.: 30
Минимальная партия: 70 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 83,84 |
| от 30 | 54,03 |
| от 300 | 44,59 |
Описание
Оптопара АОТ165А1 (аналог 5П27) производства «Протон» выполнена в корпусе DIP-4 для монтажа в отверстия. Компонент обеспечивает гальваническую развязку до 3000 В, работает при входном токе до 20 мА и напряжении насыщения выхода 1,15 В. Применяется в промышленной автоматике и устройствах управления для передачи сигналов с изоляцией цепей.
Технические характеристики
| Корпус | DIP-4 |
| Тип монтажа | THT |
| Компонент | АОТ165А1 |
| Описание | Optocoupler with Darlington transistor (group A) |
| Производитель | ЗАО ПРОТОН |
| Напр. изоляции | 3000V (1 min, RH<50%) |
| Макс. входной ток | 20mA |
| Макс. вых. ток | 20mA |
| Coupling capacitance | 1pF typ |
| Сопр. изоляции | 10^11 Ω (at U=500V) |
| Input forward voltage | 1.5V max (at Iвх=1mA) |
| Макс. рас. мощн. | 30mW |
| Температура пайки | 235±5°C (1.5mm from body, 2s) |
| Ток утечки вых. | 0.1μA typ, 10μA max (at Uком=70V) |
| Max pulse input current | 100mA (Q=5, t<10μs) |
| Max reverse input voltage | 3.5V |
| Output saturation voltage | 1.15V typ, 1.5V max (at Iвх=1mA, Iком=20mA) |
| Turn on propagation delay | 10μs typ (Rн=100Ω, Uком=10V, Iвх=1mA) |
| Turn off propagation delay | 40μs typ (Rн=100Ω, Uком=10V, Iвх=1mA) |
| Диап. раб. темп. | -45 to 85°C |
| Max collector emitter voltage | 70V |
| Количество каналов | 1 |
| При входном токе Iвх.,мА | 1 |
| Коэффициент передачи тока CTR,% | 2000 |
| Постоянное прямое входное напряжение Uвх.,В | 1.6 |
