Транзистор полевой MOSFET P-канальный -60В -12А 115 мОм
У поставщика
ПроизводительA&O
КатегорияТранзисторы полевые (FETs, MOSFETs)
У поставщиков
3 840 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:3 840 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 26 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 27,00 |
| от 124 | 24,70 |
| от 247 | 22,86 |
| от 493 | 21,28 |
| от 986 | 20,21 |
Описание

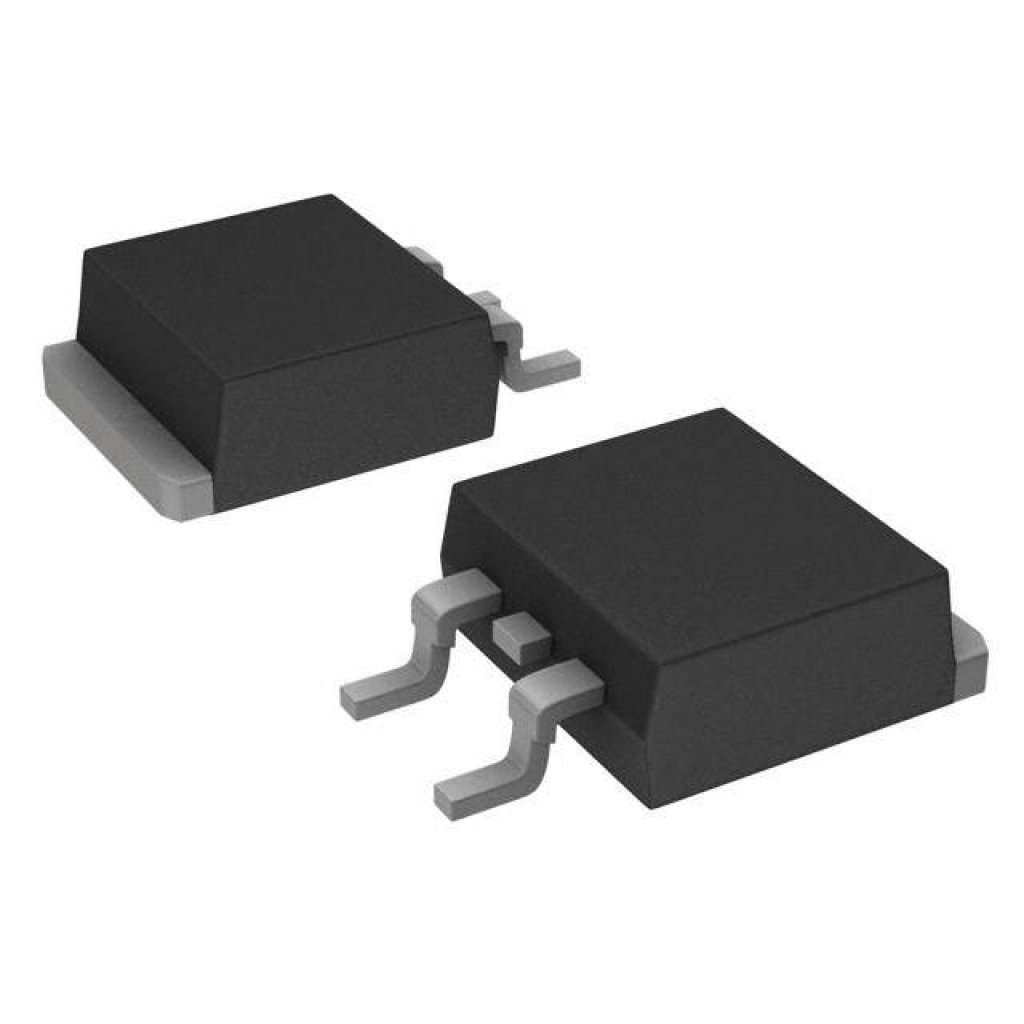

Транзистор полевой MOSFET P-канальный от A&O. Работает при напряжении до -60 В и токе до -12 А, сопротивление открытого канала — 115 мОм. Выпускается в корпусе TO-252 для поверхностного монтажа. Подходит для схем управления питанием и защиты от переполюсовки в промышленной и бытовой электронике.
Технические характеристики
| Корпус | TO-252 |
| Тип монтажа | SMD |
| Rg tested | Да |
| Uis tested | Да |
| Описание | P-Channel Enhancement Mode Field Effect Transistor |
| Артикул | AOD407 |
| Channel type | P-Channel |
| Без галогенов | Да |
| Производитель | Alpha & Omega Semiconductor, Ltd. |
| Соотв. RoHS | Да |
| Turn on rise time tr | 10ns |
| Avalanche current iar | -12A |
| Gate drain charge qgd | 3.5nC |
| Turn off fall time tf | 11ns |
| Gate resistance rg max | 10Ω |
| Gate resistance rg typ | 7Ω |
| Gate source charge qgs | 3nC |
| Power dissipation ta25 | 2.5W |
| Power dissipation ta70 | 1.6W |
| Power dissipation tc25 | 50W |
| Gate source voltage vgs | ±20V |
| Output capacitance coss | 114pF |
| Power dissipation tc100 | 25W |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Drain source voltage vds | -60V |
| Pulsed drain current idm | -30A |
| Turn on delay time td on | 9ns |
| Input capacitance ciss max | 1185pF |
| Input capacitance ciss typ | 987pF |
| Turn off delay time td off | 25ns |
| On state drain current idon | -30A |
| Forward transconductance gfs | 12.8S |
| Total gate charge qg 10v max | 20nC |
| Total gate charge qg 10v typ | 15.8nC |
| Описание (англ.) | Field-effect transistor, P-channel, -60 V, -12 A, 115 mOhm |
| Diode forward voltage vsd max | -1V |
| Diode forward voltage vsd typ | -0.76V |
| Total gate charge qg 4 5v max | 9nC |
| Total gate charge qg 4 5v typ | 7.4nC |
| Gate body leakage current igss | ±100nA |
| Repetitive avalanche energy ear | 23mJ |
| Continuous drain current id tc25 | -12A |
| Gate threshold voltage vgsth max | -3V |
| Gate threshold voltage vgsth min | -1.5V |
| Gate threshold voltage vgsth typ | -2.1V |
| Continuous drain current id tc100 | -10A |
| Reverse transfer capacitance crss | 46pF |
| Junction storage temperature range | -55 to 175°C |
| Drain source breakdown voltage bvdss | -60V |
| Zero gate voltage drain current idss | -1µA |
| Body diode reverse recovery charge qrr | 30nC |
| Thermal resistance junction ambient 10s | 25°C/W |
| Body diode reverse recovery time trr max | 35ns |
| Body diode reverse recovery time trr typ | 27.5ns |
| Maximum body diode continuous current is | -12A |
| Zero gate voltage drain current idss tj55 | -5µA |
| Thermal resistance junction case steady state | 3°C/W |
| Thermal resistance junction ambient steady state | 50°C/W |
| Static drain source on resistance rds on vgs10 id12 max | 115mΩ |
| Static drain source on resistance rds on vgs10 id12 typ | 91mΩ |
| Static drain source on resistance rds on vgs4 5 id8 max | 150mΩ |
| Static drain source on resistance rds on vgs4 5 id8 typ | 114mΩ |
| Static drain source on resistance rds on vgs10 id12 tj125 | 150mΩ |
