Антенна 1/4-волновая 433МГц монтаж в отверстие
У поставщика
ПроизводительLINX
У поставщиков
565 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:565 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 116,56 |
| от 12 | 114,69 |
| от 24 | 112,24 |
| от 47 | 108,84 |
| от 93 | 104,40 |
Описание

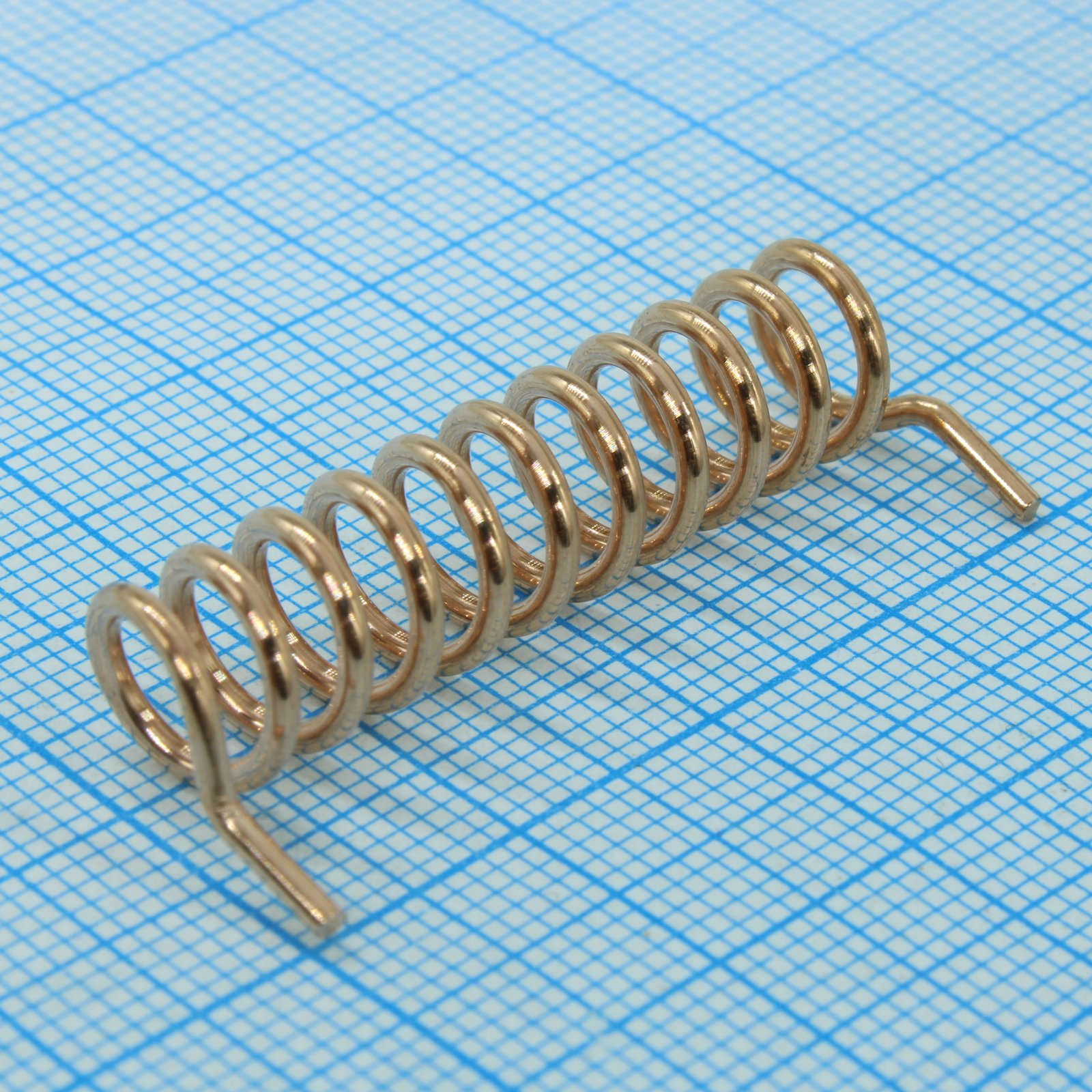

Антенна LINX ANT 433 HETH — это компактная 1/4-волновая модель на 433 МГц. Выполнена в виде катушки, монтируется в отверстие на плате. Подходит для беспроводных систем, телеметрии и устройств удаленного управления.
Технические характеристики
| КСВН | ≤ 2.0 typical at center |
| Корпус | Helical through-hole |
| Тип монтажа | THT |
| Полоса пропускания | Very narrow |
| Тип катушки | Precision-wound |
| Импеданс | 50-ohms |
| Пиковое усиление | 1.9dBi |
| Подключение | сквозное отверстие |
| КПД | Lower than whip-style antennas |
| Длина волны | 1/4-wave |
| Coil length | 15.24mm (0.60") |
| Длина вывода | 3.81mm (0.15") |
| Конструкция | Rugged phosphor-bronze |
| Расстояние между выводами | 7.62mm (0.30") |
| Общая длина | 38.1mm (1.50") |
| Диаметр вывода | 1.52mm (Ø0.060") |
| Диаметр провода | 1.3mm (0.05") |
| Pcb pad length | 12.70mm (0.50") |
| Inside diameter | 6.4mm (0.25") |
| Recommended use | Transmitter end; both ends only for short range (<30% of whip style) |
| Центральная частота | 433MHz |
| Внешний диаметр | 8.89mm (0.35") |
| Reference ground plane | 7.62 x 19.05 cm (3.00" x 7.50") |
| Тип упаковки | Bulk (россыпь) |
| Ground plane requirement | No ground plane or traces under the antenna; ground plane on bottom layer for counterpoise |
| Диап. раб. темп. | -40°C to +80°C |
| Recommended frequency range | 418–458MHz |
| Описание (англ.) | Antenna 1/4 Wave Coil 433MHz THM |
