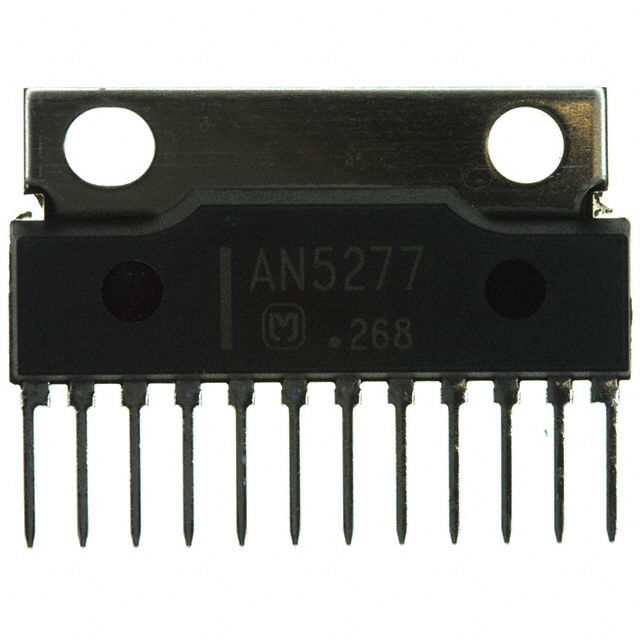

УНЧ 2x10Вт (26В/8 Ом), 34дБ AN5277
У поставщика
ПроизводительMAT
КатегорияМикросхемы
У поставщиков
26 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:26 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 46,76 |
| от 8 | 45,69 |
| от 15 | 44,15 |
| от 29 | 42,31 |
| от 50 | 40,27 |
Описание
Микросхема AN5277 от Matsushita (Panasonic) представляет собой двухканальный усилитель мощности низкой частоты (УНЧ). Устройство рассчитано на выходную мощность 2x10 Вт при сопротивлении нагрузки 8 Ом и напряжении питания 26 В, обеспечивая коэффициент усиления 34 дБ. Микросхема предназначена для применения в бытовой аудиотехнике, автомобильных магнитолах и портативных акустических системах, где требуется качественное стереоусиление.
Технические характеристики
| Корпус | HSIP012-P-0000A |
| Особенности | No Boucherot cells, No Bootstrap Capacitors, No Negative Feedback Capacitors, Built-in muting circuit, Built-in standby circuit, Built-in protection circuits (load-short, thermal, over-voltage, current), High ripple rejection |
| Тип монтажа | Выводной |
| Кол-во выводов | 12 |
| Размеры | 21.9mm x 7.7mm x 3.5mm |
| Frequency test | 1kHz |
| Load impedance | 8Ω |
| Muting ratio min | 70dB |
| Muting ratio typ | 80dB |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Voltage gain max | 36dB |
| Voltage gain min | 32dB |
| Voltage gain typ | 34dB |
| Макс. напр. пит. | 32V |
| Мин. напр. пит. | 10V |
| Напряжение питания тип. | 26V |
| Thermal protection | 150°C |
| Channel balance max | 1dB |
| Channel balance min | -1dB |
| Max output power min | 8W |
| Max output power typ | 10W |
| Ripple rejection min | 45dB |
| Ripple rejection typ | 55dB |
| Channel crosstalk min | 50dB |
| Channel crosstalk typ | 60dB |
| Макс. ток покоя | 80mA |
| Ток покоя тип. | 40mA |
| Supply current abs max | 4A |
| Supply voltage abs max | 35V |
| Тип упаковки | Tube (туба) |
| Output noise voltage max | 0.4mV |
| Output power per channel | 10W |
| Power dissipation abs max | 37.5W |
| Muting control voltage min | 3V |
| Operating ambient temp max | 75°C |
| Operating ambient temp min | -25°C |
| Описание (англ.) | PA 2x10W (26V/8 Ом), Gv=34dB |
| Макс. THD | 0.4% |
| Standby control voltage on max | 5V |
| Standby control voltage off min | 8.5V |
