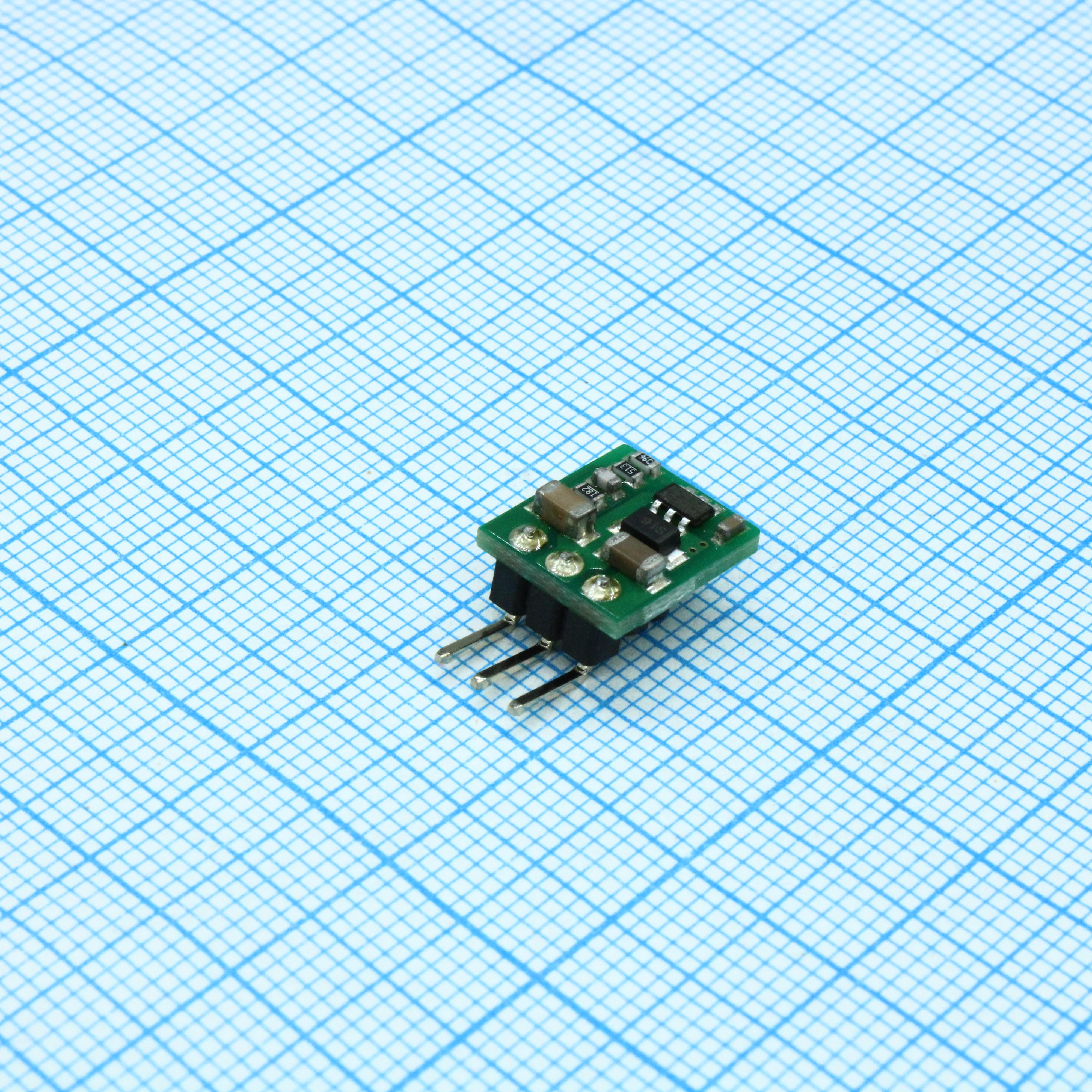

Импульсный стабилизатор, 7.5Вт, вход 19…36В DC, выход 12В/0,5А, SIP3 на плату, рабочая температура -40…+85°C, открытое исполнение
У поставщика
ПроизводительAIMTEC
КатегорияDC-DC преобразователи
У поставщиков
43 шт.
Норм. уп.: 43
Цены поставщиков
Склад 13
В наличии:43 шт
Срок поставки: до недели
Норм. уп.: 43
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 119,92 |
| от 7 | 117,73 |
| от 13 | 114,72 |
| от 26 | 110,18 |
| от 43 | 103,55 |
Описание
Импульсный стабилизатор от AIMTEC. Модель выдаёт стабильные 12В при токе до 0,5А, мощность — 7,5 Вт. Работает от входного напряжения 19…36В DC в диапазоне температур от -40 до +85°C. Компонент в корпусе SIP3 для монтажа на плату подходит для промышленной автоматики и встраиваемых систем.
Технические характеристики
| MTBF | >2,000,000 hrs |
| Модель | AMSRO-7815-NZ |
| Цоколевка | Pin1: +V Input; Pin2: Ground; Pin3: +V Output |
| Серия | AMSRO-78-NZ |
| Вес | 1g |
| Охлаждение | Free air convection |
| Корпус | SIP3 |
| Влажность | 95% non-condensing |
| Тип монтажа | Выводной |
| Сертификаты | UL, IEC/EN/UL60950-1 |
| Изоляция | Non-Isolated |
| Размеры | 10.00 x 7.20 x 11.00 mm |
| Описание | DC-DC Switching Regulator, non-isolated, pin compatible to LM78xx |
| Станд. ЭМС | EN55022 Class B, IEC61000-4-2, IEC61000-4-3, IEC61000-4-4, IEC61000-4-6 |
| Вых. ток | 500mA |
| Вых. напряжение | 15V |
| Макс. вых. мощность | 7.5W |
| Макс. пульс. шум | 75mV p-p |
| Точность напряжения | ±3% |
| Ток покоя | 1.5mA |
| Efficiency vin max | 95% |
| Efficiency vin min | 93% |
| Диап. вх. напр. | 19-36V |
| Макс. емк. нагрузка | 680uF |
| Темп. хранения | -55°C to +125°C |
| Частота перекл. | 330-850KHz |
| Температура снижения характеристик | 71°C |
| Температура корпуса макс. | 100°C |
| Типовой пульсационный шум | 20mV p-p |
| Примечание | Возможно применение вместо AMSR-7815-NZ, AMSRI-7815-NZ |
| Ном. вх. напр. | 24V |
| Раб. температура | -40°C to +85°C |
| Температура пайки | 260°C for 10 sec |
| Line voltage regulation | ±0.2% |
| Load voltage regulation | ±0.4% |
| Темп. коэф. | ±0.03%/°C |
| Время восстановления после переходного процесса | 1mSec |
| Тип упаковки | Bulk (россыпь) |
| Требуется входной конденсатор | 22uF/50V for Vin >30VDC |
| Защита от КЗ | Continuous, auto recovery |
| Отклонение переходной характеристики | 250mV |
| Описание (англ.) | Module DC-DC 24V/12VIN 2-OUT 15V/-15V 0.5A/-0.15A 7.5W 3-Pin |
| Тип | AMSRO-7815-NZ |
