Импульсный регулятор 9 Вт; вход 13~36В; однополярный выход 9В; 1А ; -40~85 ⁰C, дерейтинг при 71 ⁰C; MTBF 2000000 часов; КПД 89 %; корпус SIP3, пластик; установка на печатную плату; 8x11.6x10.4 мм; 1.9 г; частота преобр.520 кГц; защита от КЗ длительная
У поставщика
ПроизводительAIMTEC
КатегорияDC-DC Преобразователи
У поставщиков
86 шт.
Норм. уп.: 43
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 16срок до недели
Цена за шт213,98 ₽
Сумма641,94 ₽
+ доплата 750,00 ₽
В наличии23 шт
+750,00 ₽ на каждый заказ со склада, в ценах позицийзаказ со склада от 100,00 ₽от 3 штюрлицам и ИП
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии63 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
продаётся от 5 штпри 5 — 240,75 ₽
Заказ со склада «Склад 16» с этой позицией — 641,94 ₽. К заказу с этого склада добавляется доплата 750,00 ₽ — одна на весь заказ, распределится по ценам его позиций.
3 шт · Склад 16 · 641,94 ₽
Описание

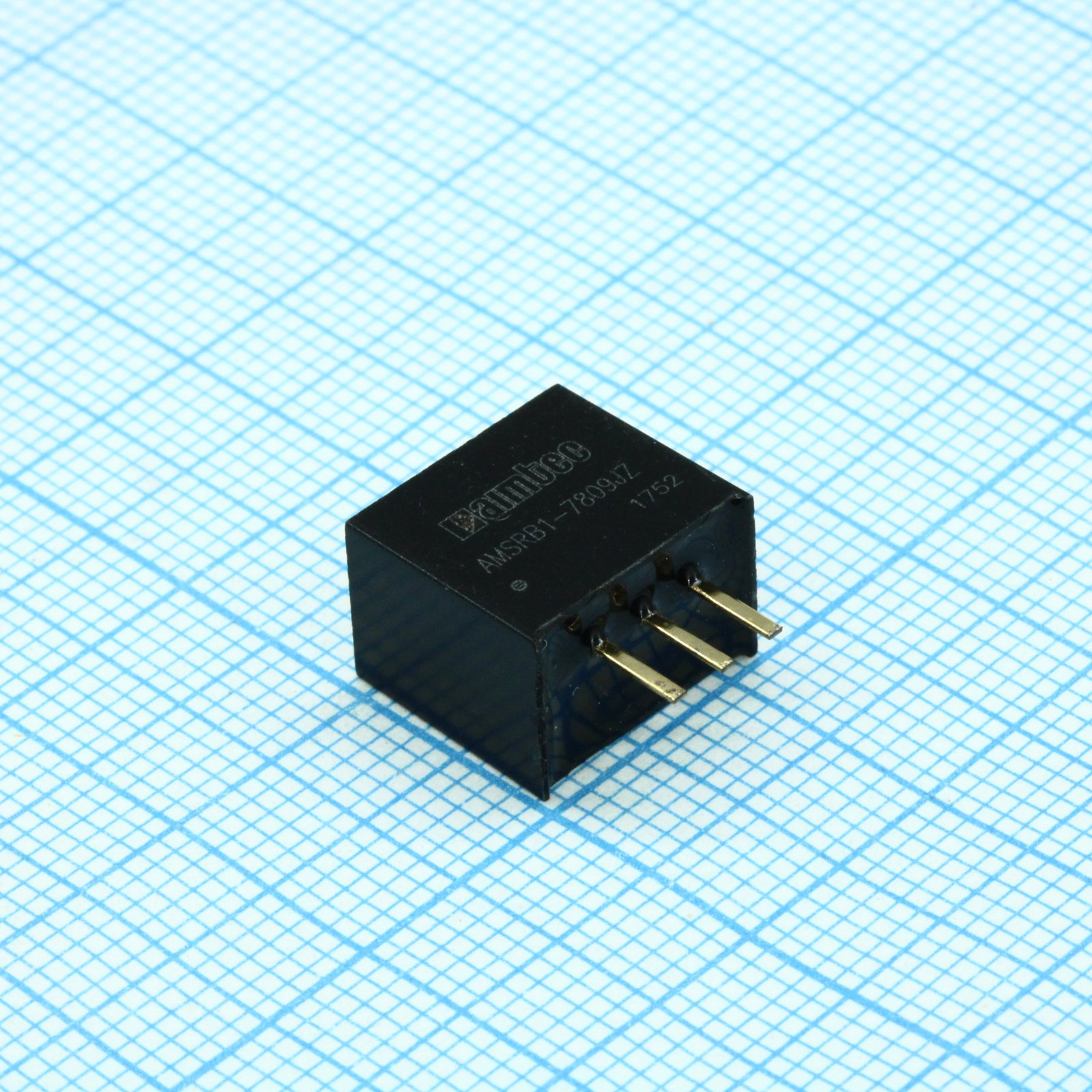

Импульсный регулятор (DC-DC преобразователь) производства AIMTEC. Модель обеспечивает стабильное однополярное выходное напряжение 9 В при токе до 1 А и мощности 9 Вт. Устройство рассчитано на широкий диапазон входного напряжения от 13 до 36 В, имеет высокий КПД 89% и длительную защиту от короткого замыкания. Компонент выполнен в компактном пластиковом корпусе SIP3 для монтажа на печатную плату и работает в температурном диапазоне от -40 до +85 °C.
Технические характеристики
| MTBF | 2000000 hours |
| RoHS | Да |
| Тип | DC-DC Switching Regulator |
| Модель | AMSRB1-7809JZ |
| Серия | AMSRB1-78JZ |
| Вес | 1.9g |
| КПД | 89 % |
| Ток, А | 1А |
| Охлаждение | свободная воздушная конвекция |
| Корпус | SIP3 |
| Тип монтажа | Выводной |
| Размеры | 11.6 x 8.0 x 10.4 mm |
| Макс. влажность | 95% RH |
| Non isolated | Да |
| Материал корпуса | Plastic (UL94-V0) |
| Макс. КПД | 94% |
| Тип. КПД | 89% |
| Вых. напряжение | 9V |
| Размеры | 8x11.6x10.4 мм |
| Частота | 520 кГц |
| Стандарт безопасности | EN 62368 |
| Макс. вых. мощность | 9W |
| Макс. пульс. шум | 75mV p-p |
| Пульсации шум тип. | 25mV p-p |
| Мощность, Вт | 9 |
| Макс. вх. напр. | 36V |
| Мин. входное напряжение | 13V |
| Макс. вых. ток | 1000mA |
| Время пайки макс. | 10s |
| Макс. регулировка линии | ±0.4% |
| Стаб. по линии тип. | ±0.2% |
| Макс. регулировка нагрузки | ±0.6% |
| Типовая регулировка нагрузки | ±0.4% |
| Частота перекл. | 520kHz |
| Температура снижения характеристик | 71°C |
| Точность напряжения макс. | ±3% |
| Типовая точность напряжения | ±1.5% |
| Макс. ток покоя | 1mA |
| Ток покоя тип. | 0.3mA |
| Short circuit restart | Auto-Recovery |
| Вход обратной полярности | Prohibited |
| Макс. емкостная нагрузка | 680uF |
| Макс. темп. хр. | +125°C |
| Мин. темп. хр. | -55°C |
| Макс. температура корпуса | 100°C |
| Защита от КЗ | Continuous, hiccup mode |
| Negative output available | Нет |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Температура пайки макс. | 260°C |
| Наработка (MTBF) | 2000000 часов |
| Входное напряжение | 13~36В |
| Выходное напряжение | 9В |
| Рабочая температура | -40~85 °C |
| Макс. входное напряжение DC, В | 36 |
| Мин. входное напряжение DC, В | 13 |
