Документация
Линейный стабилизатор напряжения, положительной полярности, 1.2-12 В, 0.8 А
У поставщика
ПроизводительAMS
КатегорияМикросхемы
У поставщиков
2 961 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:2 961 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 40 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 17,97 |
| от 114 | 16,08 |
| от 227 | 14,51 |
| от 453 | 13,31 |
| от 906 | 12,43 |
Описание

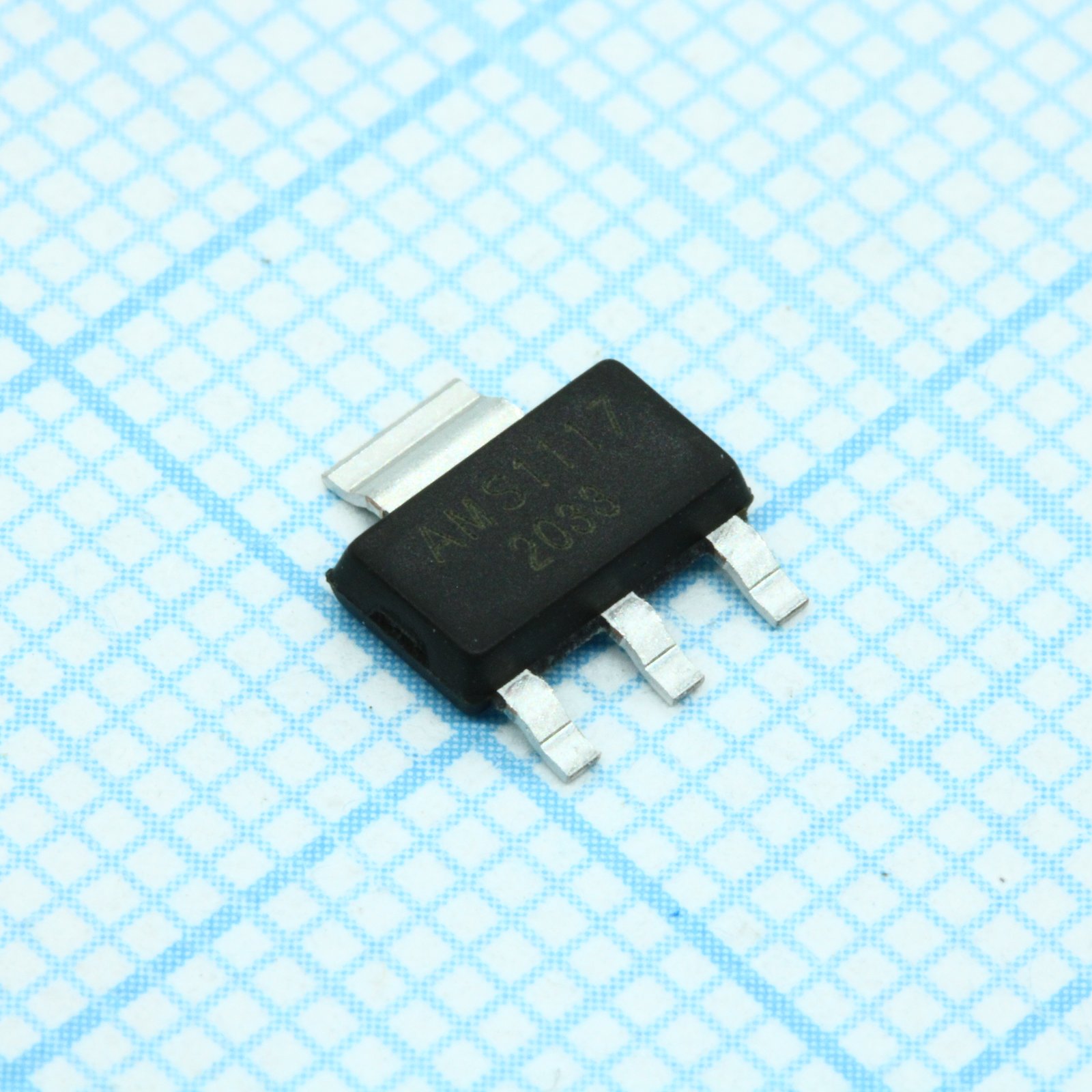

Линейный стабилизатор напряжения положительной полярности от AMS. Выходное напряжение регулируется от 1,2 до 12 В, максимальный выходной ток — 0,8 А. Компонент выполнен в компактном корпусе SOT-223 для поверхностного монтажа. Подходит для построения стабилизированных источников питания в бытовой и промышленной электронике.
Технические характеристики
| Тип монтажа | SMD |
| Корпус | SOT-223, TO-252, 8L SOIC |
| Корпус | SOT-223 |
| Rms output noise | 0.003% of Vout |
| Макс. ток ограничения | 1500mA |
| Мин. ток ограничения | 900mA |
| Макс. вх. напр. | 15V |
| Опорное напряжение | 1.250V typical |
| Макс. вых. ток | 1A |
| Dropout voltage max | 1.3V at 0.8A |
| Макс. регулировка линии | 0.2% |
| Макс. регулировка нагрузки | 0.4% |
| Долговременная стабильность | 0.3% typical, 1% max |
| Мин. ток нагр. | 5mA typical, 10mA max |
| Диап. вых. напр. | 1.25V to 12V (adjustable) |
| Ripple rejection max | 75dB (with CADJ=10µF) |
| Current limit typical | 1100mA |
| Power dissipation so8 | 780mW |
| Макс. ток покоя | 11mA |
| Температурная стабильность | 0.5% |
| Adjust pin current max | 120µA |
| Thermal resistance so8 | 160°C/W |
| Типовое падение напряжения | 1.1V at 0.8A |
| Power dissipation to252 | 2.2W |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Power dissipation sot223 | 1.2W |
| Ripple rejection typical | 60dB |
| Thermal resistance to252 | 80°C/W |
| Adjust pin current change | 0.2µA typical, 5µA max |
| Output capacitor required | 22µF tantalum |
| Pin configuration adj so8 | Pin1=ADJ, Pin2=Vout, Pin3=Vout, Pin4=Vin, Pins5-8=N/C |
| Ток покоя тип. | 5mA |
| Диап. темп. хр. | -65°C to 150°C |
| Thermal resistance sot223 | 90°C/W (with copper area) |
| Adjust pin current typical | 55µA |
| Диапазон темп. перехода | -40°C to 125°C |
| Adjust pin bypass capacitor | 10µF (for ripple rejection) |
| Pin configuration adj to252 | Pin1=GND/ADJ, Pin2=Vout, Pin3=Vin, Tab=Vout |
| Pin configuration adj sot223 | Pin1=GND/ADJ, Pin2=Vout, Pin3=Vin, Tab=Vout |
| Описание (англ.) | Linear voltage regulator, positive polarity, 1.2-12 V, 0.8 A |
| Input output differential range | 1.5V to 12V |
