Описание

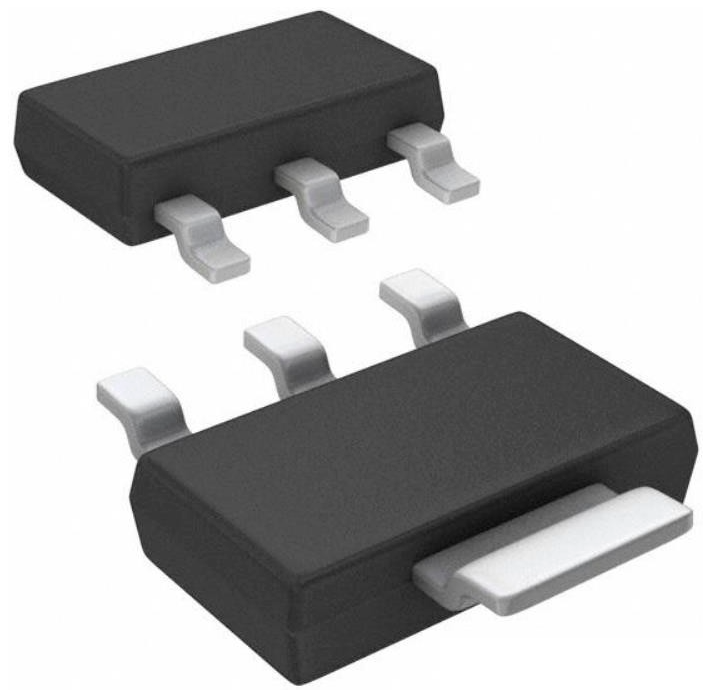

Микросхема AMS1117-ADJ от YOUTAI — регулируемый низковольтный линейный стабилизатор (LDO) с выходным током до 1 А. Входное напряжение до 18 В, опорное напряжение 1,25 В, падение напряжения всего 1,2 В при полной нагрузке. Доступна в SMD-корпусах SOT-223, TO-252 и SOT-89. Применяется в промышленной автоматике и бытовой электронике для точного питания микроконтроллеров и периферии.
Технические характеристики
| Тип | low_dropout_linear_regulator |
| Тип монтажа | SMD |
| Корпус | ['SOT-223', 'TO-252', 'SOT-89'] |
| ESD рейтинг | 2000V |
| Артикул | AMS1117-ADJ |
| Ограничение тока | 1.6A |
| Рег. линии | 15mV |
| Рег. нагрузки | 18mV |
| Выходной шум (СКЗ) | 0.005% Vout |
| Подавление пульсаций | 60dB |
| Макс. ток ограничения | 1.8A |
| Мин. ток ограничения | 1.4A |
| Макс. вх. напр. | 18V |
| Ток покоя | 5mA |
| Опорное напряжение | 1.25V |
| Ток вывода регулировки | 60uA |
| Макс. вых. ток | 1A |
| Размеры упаковки | Sot89: не указано; To252: не указано; Sot223: не указано |
| Долговременная стабильность | 0.3% |
| Dropout voltage at 1A | 1.2V |
| Макс. ток покоя | 10mA |
| Макс. опорное напряжение | 1.275V |
| Мин. опорное напряжение | 1.225V |
| Adjust pin current max | 120uA |
| Точность выходного напряжения | 1.5% |
| Dropout voltage at 100mA | 1.00V |
| Dropout voltage at 500mA | 1.05V |
| Макс. темп. перехода | 150°C |
| Изменение тока регулировки | 5uA |
| Регулируемое вых. напр. | Да |
| Диап. темп. хр. | -65°C to +150°C |
| Температура пайки выводов | 260°C |
| Диап. раб. темп. | -40°C to +125°C |
| Thermal resistance ja sot89 | 30°C/W |
| Thermal resistance ja to252 | 100°C/W |
| Тепловое сопротивление переход-корпус TO220 | 4.5°C/W |
| Thermal resistance jc to252 | 10°C/W |
| Thermal resistance ja sot223 | 120°C/W |
| Thermal resistance jc sot223 | 15°C/W |
| Темп. тепловой защиты | 150°C |
| Рекомендуемое макс. входное напряжение | 12V |
| Output voltage temperature stability | 0.3% |
