Линейный стабилизатор напряжения, положительной полярности, 1.5 В 1А
У поставщика
ПроизводительUMW-Youtai
КатегорияЛинейные регуляторы
У поставщиков
1 846 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:1 846 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 120 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,36 |
| от 55 | 5,81 |
| от 94 | 5,27 |
| от 187 | 4,85 |
| от 374 | 4,52 |
Описание

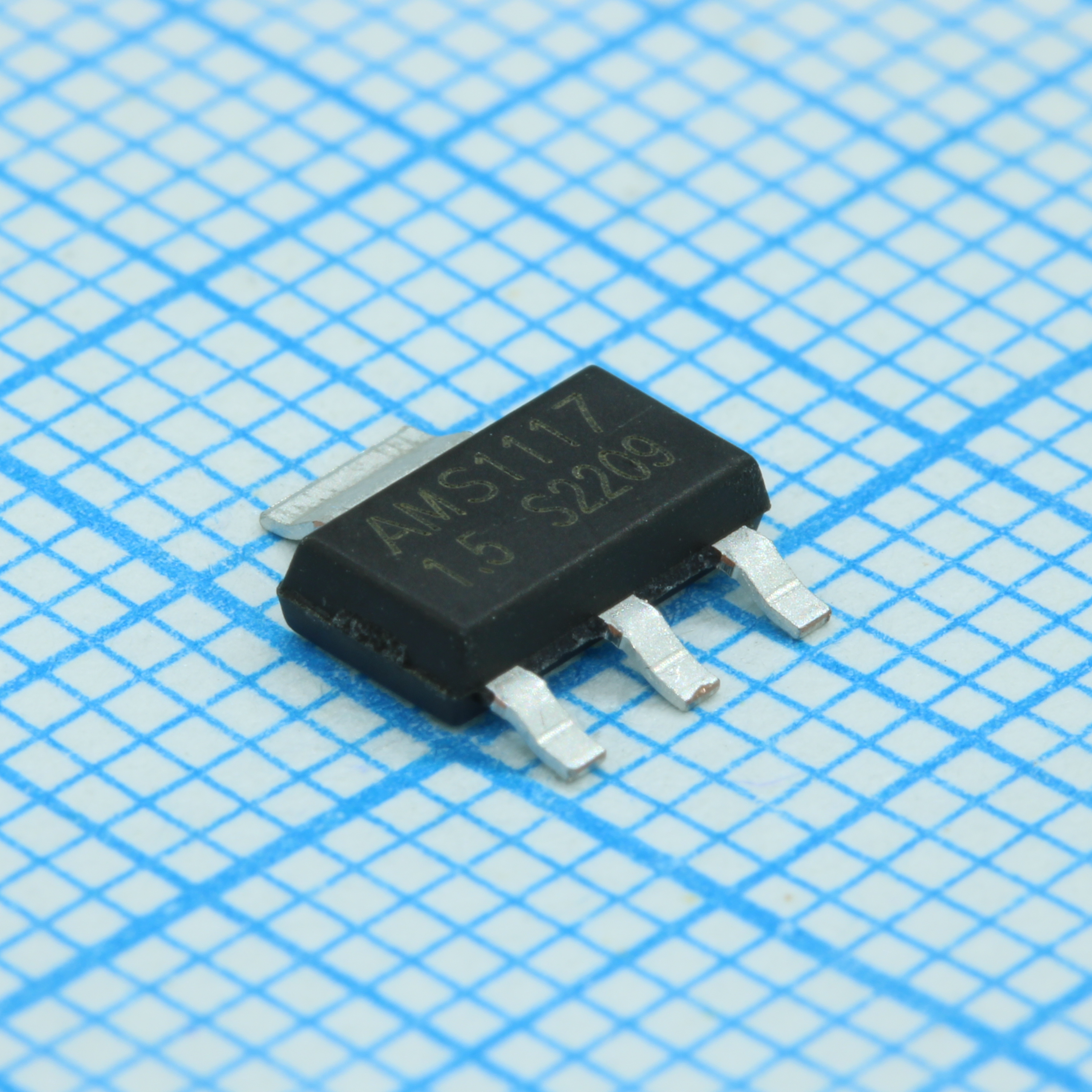

Линейный стабилизатор напряжения AMS1117-1.5 от UMW-Youtai. Обеспечивает фиксированное выходное напряжение 1.5 В при токе до 1 А. Выполнен в компактном корпусе SOT-223. Подходит для питания низковольтных цепей в бытовой электронике и промышленных контроллерах.
Технические характеристики
| Корпус | SOT-223 |
| Тип монтажа | SMD |
| ESD рейтинг | 2000V |
| Выходной шум | 0.005% of Vout |
| Ограничение тока | 1.4A (min), 1.6A (typ), 1.8A (max) |
| Вых. напряжение | 1.5V |
| Падение напряжения | 1.2V @ 1A |
| Рег. линии | 6mV (typ), 15mV (max) |
| Рег. нагрузки | 6mV (typ), 18mV (max) |
| Подавление пульсаций | 60dB (typ) |
| Тепловая защита | 150°C |
| Макс. вх. напр. | 18V |
| Ток покоя | 5mA (typ), 10mA (max) |
| Опорное напряжение | 1.25V |
| Adjust pin current | 60uA (typ), 120uA (max) |
| Макс. вых. ток | 1A |
| Долговременная стабильность | 0.3% |
| Точность выходного напряжения | 1.5% |
| Темп. коэф. | 0.5% |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Adjust pin current change | 0.2uA (typ), 5uA (max) |
| Диап. темп. хр. | -65°C to +150°C |
| Температура пайки выводов | 260°C |
| Диап. раб. темп. | -40°C to +125°C |
| Описание (англ.) | LDO Voltage Regulator 1.5V 1A |
| Input voltage recommended max | 12V |
| Тепл. сопр. переход-корпус | TO-220: 4.5°C/W; TO252-2L: 10°C/W; SOT223-3L: 15°C/W |
| Output voltage temperature stability | 0.3% |
| Термосопротивление переход-среда | SOT89-3L: 30°C/W; TO252-2L: 100°C/W; SOT223-3L: 120°C/W |
